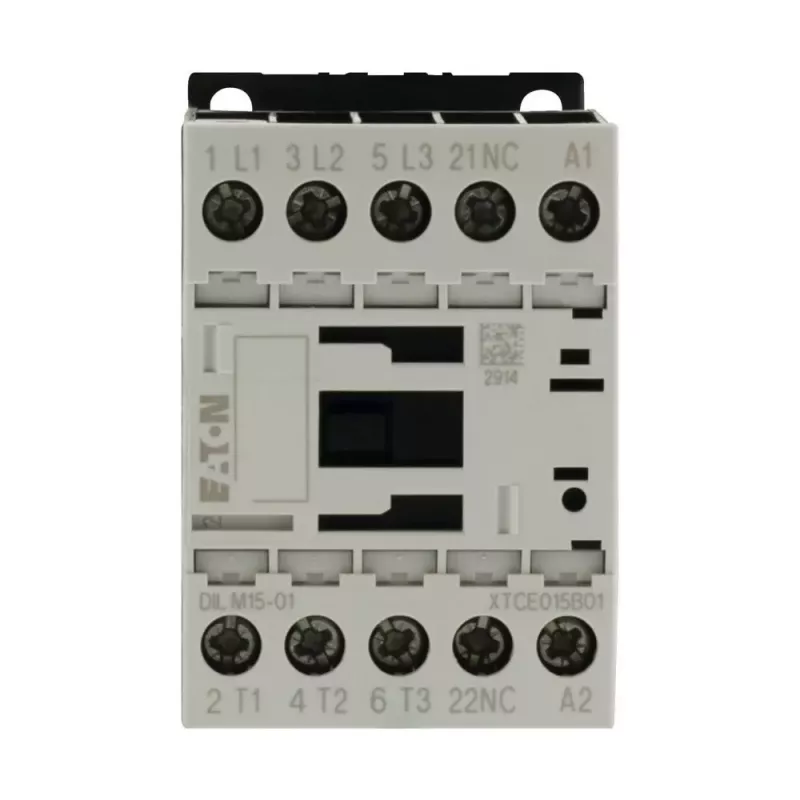

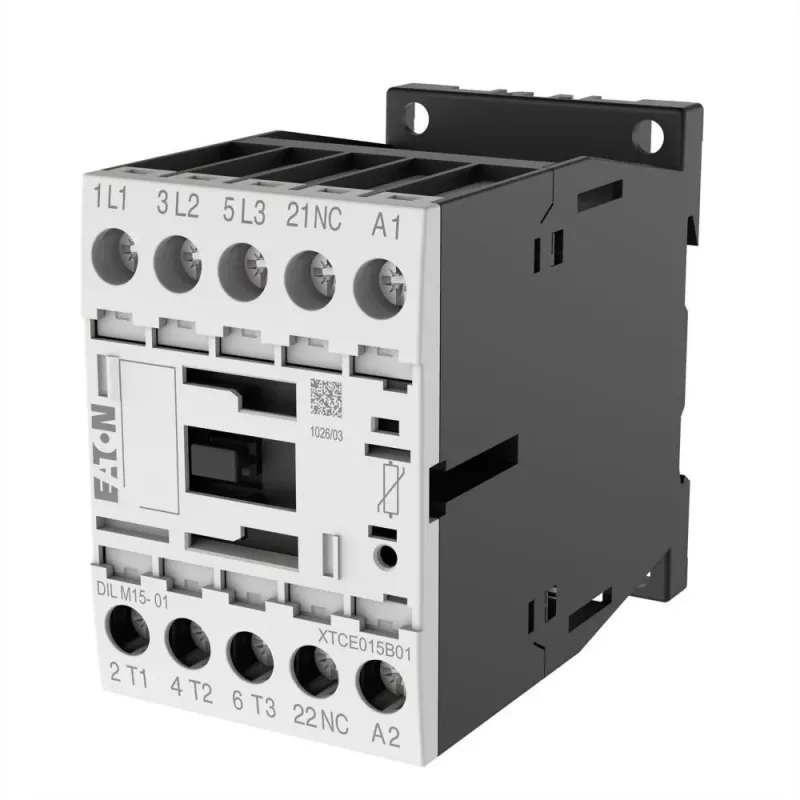

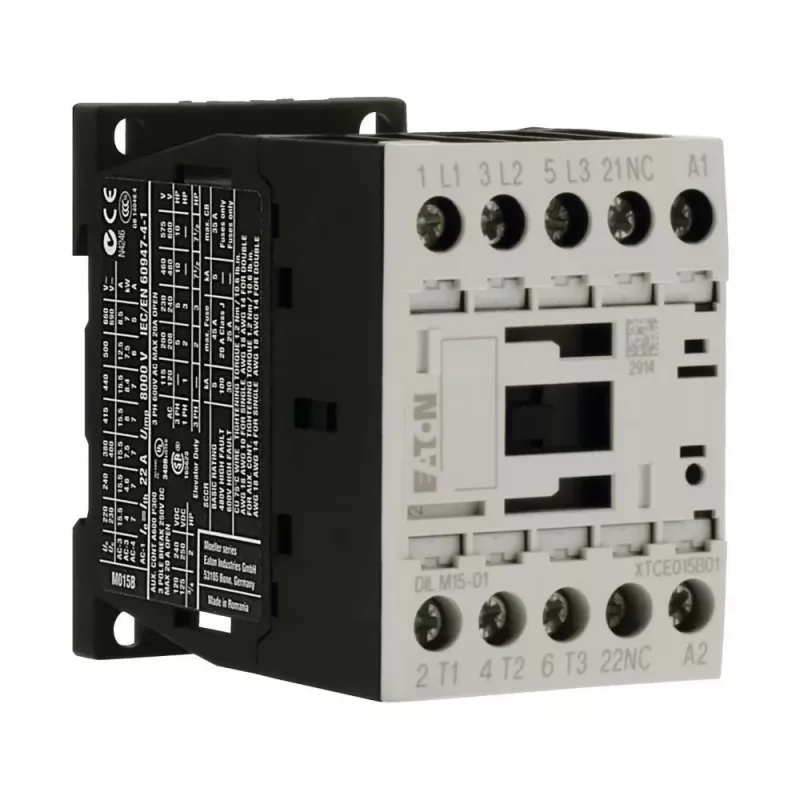

Eaton DILM15-01 24VDC 3 polu kontaktors, 1 NC palīgkontakts, 15 A AC-3, DIN sliedei/skrūvēm 290108

Ja jūsu vadības shēma darbojas ar 24 V līdzstrāvu, Eaton DILM15-01 ir kontaktors, kas radīts tieši šim nolūkam. Tā spolīte ir paredzēta 24 V DC, tāpēc to var vadīt tieši no PLC izejām vai līdzstrāvas barošanas avota, neizmantojot papildu starprelejus. Šis modelis ir piemērots elektriķiem un automatizācijas speciālistiem, kuri būvē kompaktas, uzticamas vadības sistēmas.

Galvenās priekšrocības

• 3 polu galvenie kontakti ar 15 A (AC-3, 400 V) – motoru komutācijai līdz 7,5 kW
• 24 V DC spolīte – tieša vadība no PLC vai DC barošanas avota
• Iebūvēts 1 NC palīgkontakts – signālam, bloķēšanai vai PLC ieejai
• Montāža uz DIN sliedes vai ar skrūvēm – elastīga uzstādīšana sadalnē
• Nominālais izolācijas spriegums 690 V un impulsa izturība 6 kV – drošai rūpnieciskai videi

Lietošana ikdienā

Uzstādiet DILM15-01 uz standarta 35 mm DIN sliedes vai pieskrūvējiet to pie montāžas plāksnes. Pievienojiet 24 V DC spolīti vadības ķēdei un savienojiet trīs galvenos polus ar motoru vai slodzi. NC palīgkontakts atveras, kad kontaktors tiek iedarbināts, nodrošinot uzticamu signālu bloķēšanai vai PLC ieejai. Skrūvju spailes nodrošina drošu un ērtu vadu pievienošanu.

Pilna specifikācija

• Polu skaits: 3
• Palīgkontakti: 1 NC
• Spolītes spriegums: 24 V DC
• Nominālā darba strāva (AC-3, 400 V): 15 A
• Nominālā darba strāva (AC-1, 400 V): 22 A
• Nominālā darba jauda (AC-3, 400 V): 7,5 kW
• Nominālais darba spriegums: līdz 690 V AC
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Montāža: DIN sliede / skrūves
• Spaiļu tips: skrūvju spailes
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 līdz +60 °C
• Elektriskā izturība (AC-3): 10 miljoni darbību
• Mehāniskā izturība: 20 miljoni darbību

Nobeigumā

DILM15-01 ir pārbaudīts rūpnieciskais kontaktors motoru vadībai un komutācijai, kas nodrošina uzticamu DC spolītes darbību un ilgu kalpošanas laiku.
