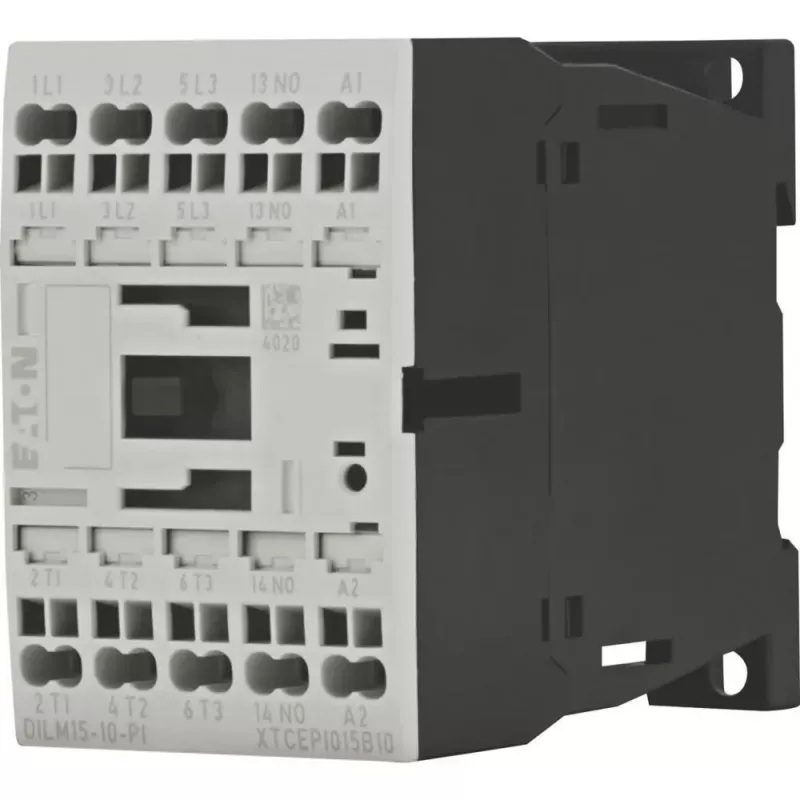

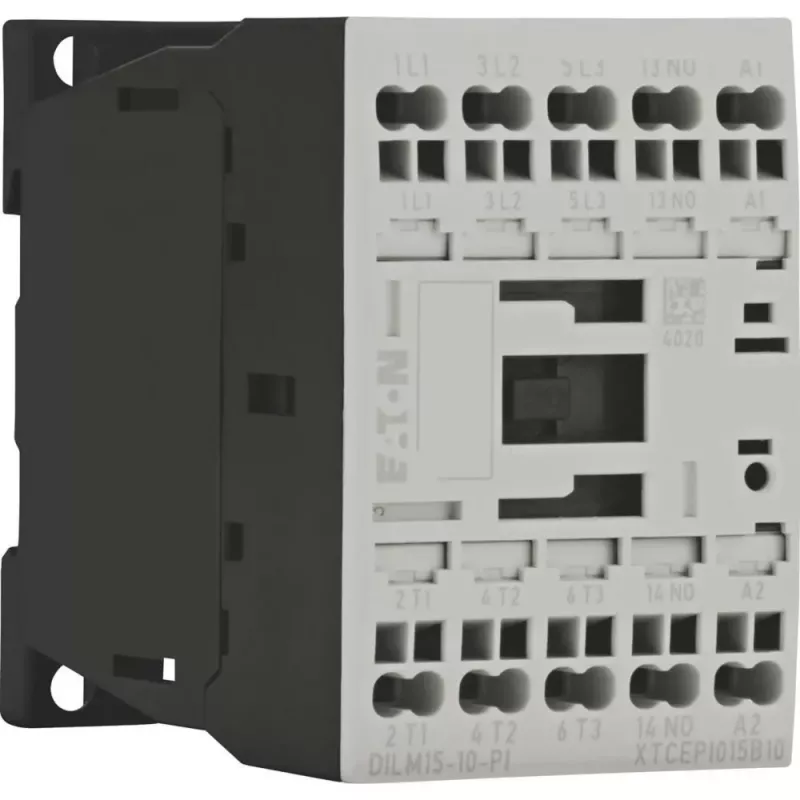

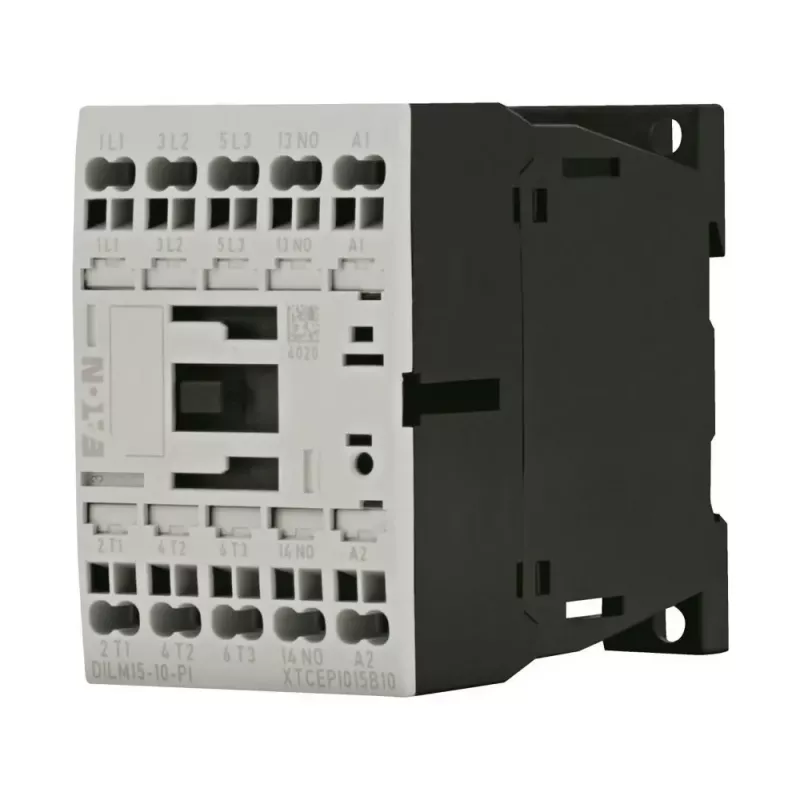

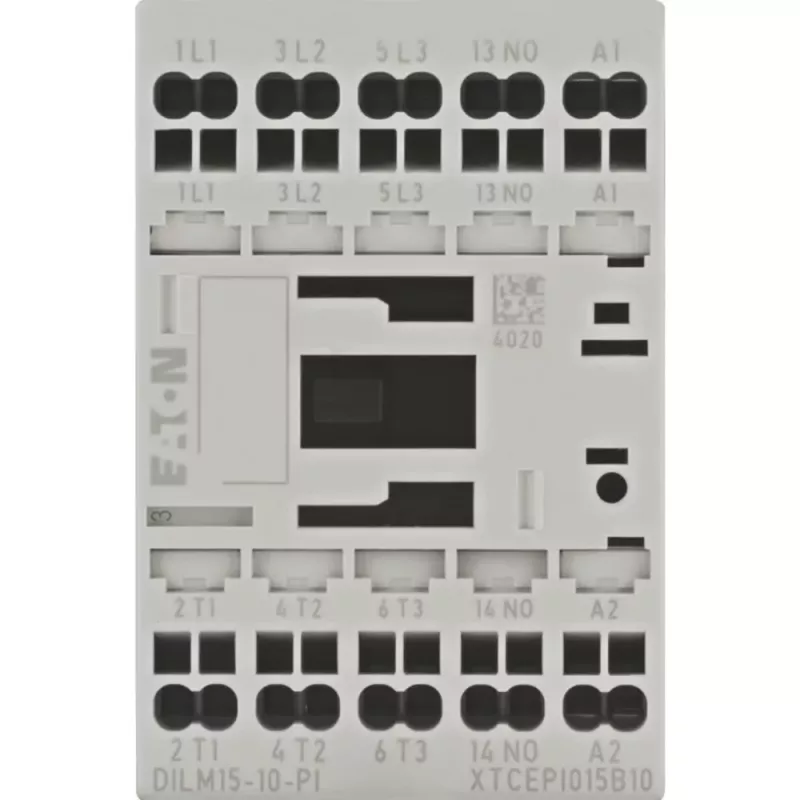

EATON DILM15 kontakts 3 polu, 15 A, 230 V 50 Hz / 240 V 60 Hz spole, 1NO+1NC 199249

Ja meklējat uzticamu risinājumu trīsfāžu motoru vadībai, EATON DILM15 kontakts ir izvēle, kas apvieno izturību un vienkāršu uzstādīšanu. Tā divu frekvenču spole ļauj izmantot gan 230 V 50 Hz, gan 240 V 60 Hz tīklos, padarot to piemērotu starptautiskiem projektiem.

Galvenās priekšrocības

• 3 polu galvenie kontakti ar nominālo strāvu 15 A (AC-3, 400 V)
• Palīgkontakti: 1 normāli atvērts (NO) un 1 normāli aizvērts (NC)
• Plašs darba temperatūras diapazons no -25 °C līdz +60 °C
• Augsta mehāniskā izturība – 10 miljoni darbības ciklu

Praktiska lietošana

Šis kontakts ir ideāli piemērots trīsfāžu motoru pārslēgšanai ar jaudu līdz 7,5 kW pie 400 V AC-3. Skrūvju spailes pieņem elastīgus vadus ar uzmavām līdz 6 mm² galvenajās ķēdēs, nodrošinot drošu savienojumu. IP20 aizsardzības klase nozīmē aizsardzību pret cietiem priekšmetiem, kas lielāki par 12 mm, tāpēc tas ir piemērots uzstādīšanai aizsargātos sadalņos.

Pilna specifikācija

• Nominālā darba strāva (AC-3, 400 V): 15 A
• Nominālā darba strāva (AC-1, 400 V): 22 A
• Nominālais darba spriegums: līdz 690 V AC
• Spoles spriegums: 230 V (50 Hz), 240 V (60 Hz)
• Nominālā jauda (AC-3, 400 V): 7,5 kW
• Montāža: DIN sliede vai skrūvju montāža
• Savienojumu tips: skrūvju spailes
• Nominālais impulsa izturības spriegums (Uimp): 8 kV
• Nominālais izolācijas spriegums (Ui): 690 V
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 līdz +60 °C
• Elektriskā izturība (AC-3): 1,5 miljoni darbības ciklu
• Mehāniskā izturība: 10 miljoni darbības ciklu
• Galvenās ķēdes savienojuma jauda: 1 x 6 mm² / 2 x 2,5 mm² (elastīgs ar uzmavu)
• Vadības ķēdes savienojuma jauda: 1 x 2,5 mm² / 2 x 1,5 mm² (elastīgs ar uzmavu)
• Īsslēguma aizsardzības ierīce (galvenā ķēde): 35 A (gG/gL drošinātājs)

Nobeigumā

Pateicoties izturīgajai konstrukcijai un atbilstībai starptautiskajiem standartiem, DILM15 ir uzticama izvēle motoru vadības lietojumiem.
