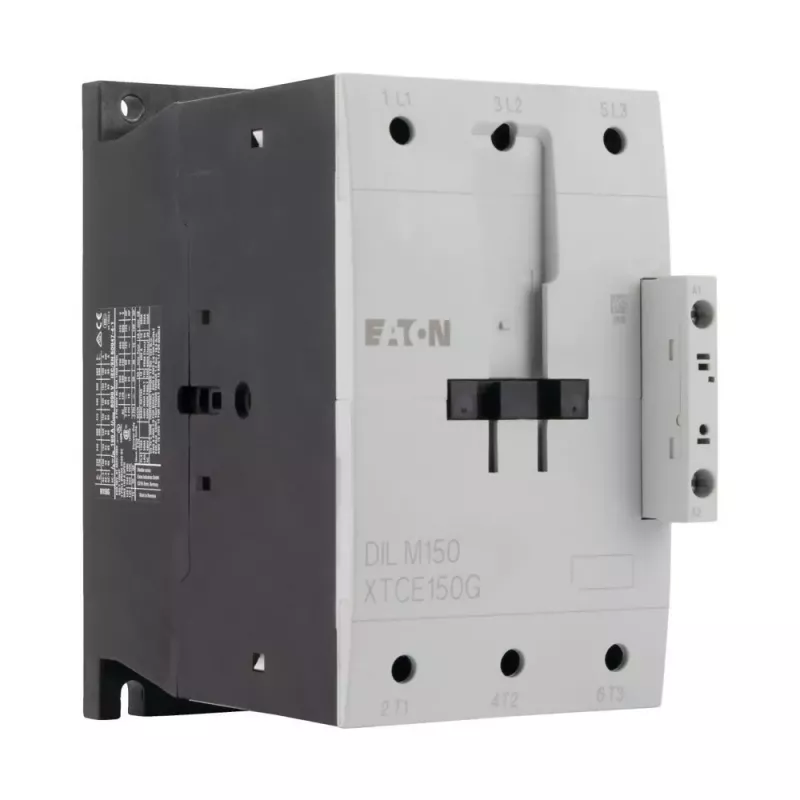

Eaton DILM150(RDC24) kontaktors - 3 polu, 150 A, 24 V DC spole, IP00, skrūvju spailes 239591

Rūpniecisko motoru vadībai, kur nepieciešama uzticama 150 A komutācija, Eaton DILM150(RDC24) kontaktors nodrošina stabilu darbību pat prasīgos apstākļos. Tā 3 polu uzbūve un 24 V DC spole ļauj vadīt motorus līdz 75 kW pie 400 V AC-3.

Kam paredzēts

Šis kontaktors ir piemērots elektriķiem, mašīnbūves speciālistiem un apkopes inženieriem, kuri strādā ar rūpnieciskajām iekārtām, kur nepieciešama bieža motoru ieslēgšana un izslēgšana. Tas ir ideāls risinājums ražošanas līnijām, sūkņu stacijām un citām sistēmām, kur svarīga ir ilgmūžība un drošība.

Galvenās priekšrocības

• Liela komutācijas jauda: 150 A (AC-3, 400 V)
• Plašs sprieguma diapazons: nominālais izolācijas spriegums 690 V
• Izturīga spole: 24 V DC darbība
• Iebūvēti palīgkontakti: 1 NO + 1 NC
• Noturīga konstrukcija: skrūvju spailes, skrūvju montāža

Tehniskie dati

• Polu skaits: 3
• Nominālā darba strāva (AC-3, 400 V): 150 A
• Nominālā darba jauda (AC-3, 400 V): 75 kW
• Spoles spriegums: 24 V DC
• Palīgkontakti: 1 NO + 1 NC
• Aizsardzības pakāpe: IP00
• Galvenās ķēdes pieslēgums: skrūvju spailes
• Vadības ķēdes pieslēgums: skrūvju spailes
• Montāža: skrūvju montāža
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 8000 V
• Darba temperatūras diapazons: -25 līdz +60 °C
• Standarti: IEC/EN 60947, VDE 0660, UL, CSA
• Sērija: DILM

Kā lietot

Kontaktors jāuzstāda aizsargātā sadalnē, jo tam ir IP00 aizsardzības pakāpe. Galvenās ķēdes un vadības ķēdes vadi jāpievieno ar skrūvju spailēm, nodrošinot drošu kontaktu. Pirms lietošanas pārliecinieties, ka spoles spriegums atbilst 24 V DC. Palīgkontaktus var izmantot signalizācijai vai bloķēšanai.

Padoms: regulāri pārbaudiet skrūvju savienojumu stingrību un tīrību, lai novērstu pārkaršanu. Izmantojiet kontaktoru tikai tam paredzētajā temperatūras diapazonā no -25 līdz +60 °C.
