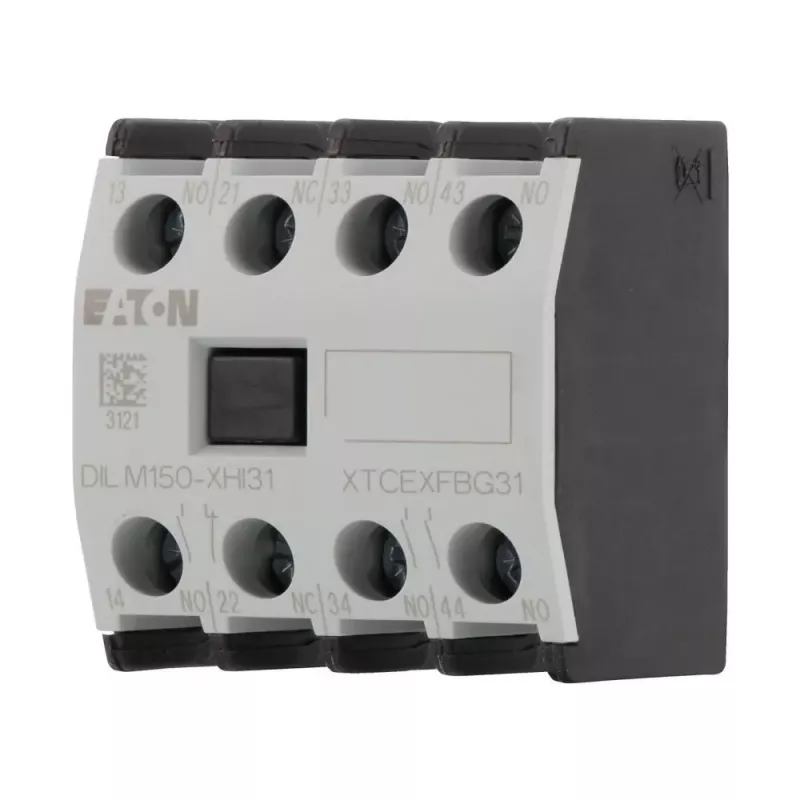

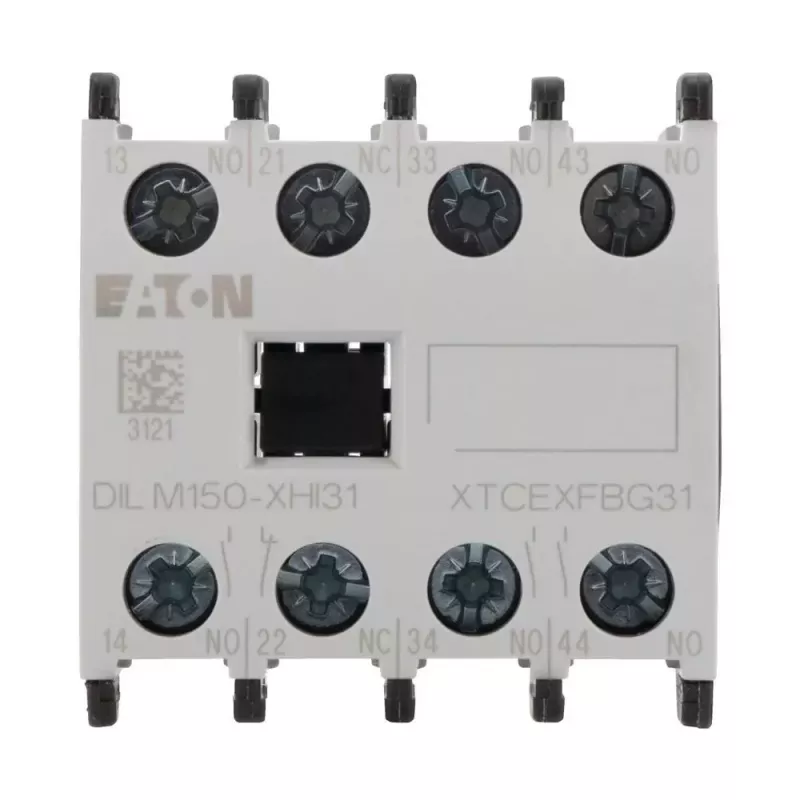

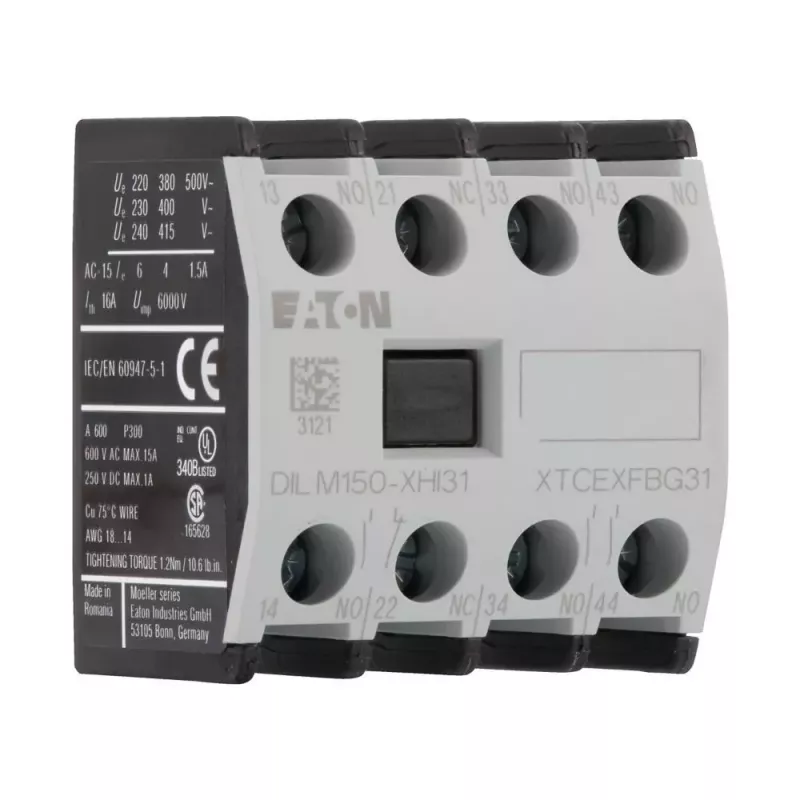

Eaton DILM150-XHI31 papildu kontaktu bloks, 3NO+1NC, priekšējā montāža, skrūvju spailes 277949

Ja jūsu vadības panelī trūkst signālu vai bloķēšanas kontaktu, Eaton DILM150-XHI31 papildu kontaktu bloks to atrisina vienā piegājienā. Tas pievieno trīs normāli atvērtus (NO) un vienu normāli aizvērtu (NC) kontaktu tieši uz DILM sērijas kontaktora priekšpuses, dodot jums papildu loģiku bez papildu relejiem.

Kam tas noder

Elektriķiem, paneļu montētājiem un apkopes tehniķiem, kuri strādā ar Eaton DILM kontaktoriem (izmēri no DILM40 līdz DILM150) un kuriem nepieciešami papildu kontakti statusa signalizācijai, savstarpējai bloķēšanai vai vadības shēmām rūpnieciskās iekārtās.

Galvenās priekšrocības

• Kontaktu konfigurācija: 3 NO + 1 NC
• Priekšējā montāža – uzstādīšana ātra un ērta, nav nepieciešami papildu instrumenti
• Skrūvju spailes ar pievienojuma šķērsgriezumu 0,75–2,5 mm² (viendzīslu/daudzdzīslu)
• Nominālā darba strāva: 6 A pie AC-15 230 V, 4 A pie AC-15 400 V, 10 A pie DC-13 24 V
• Nominālais darba spriegums: 690 V AC, 220 V DC
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 līdz +60 °C
• Atbilst IEC/EN 60947-5-1 un VDE 0660 standartiem

Specifikācijas

• Papildu kontaktu skaits: 4
• Kontaktu konfigurācija: 3 NO + 1 NC
• Montāžas veids: priekšējā montāža
• Saderība: Eaton DILM kontaktori (DILM40 līdz DILM150)
• Spaiļu tips: skrūvju spailes
• Nominālā darba strāva (AC-15, 230 V): 6 A
• Nominālā darba strāva (AC-15, 400 V): 4 A
• Nominālā darba strāva (DC-13, 24 V): 10 A
• Nominālais darba spriegums (Ue AC): 690 V
• Nominālais darba spriegums (Ue DC): 220 V
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 līdz +60 °C
• Uzglabāšanas temperatūras diapazons: -40 līdz +80 °C
• Atbilstība standartiem: IEC/EN 60947-5-1, VDE 0660
• Pievienojuma šķērsgriezums (viendzīslu/daudzdzīslu): 0,75–2,5 mm²
• Pievilkšanas griezes moments: 0,8 Nm
• Produktu sērija: DILM
• Funkcija: papildu kontaktu bloks

Kā lietot

Pirms pasūtīšanas pārbaudiet sava kontaktora modeli – bloks ir paredzēts tikai DILM40–DILM150 sērijai. Uzstādiet to kontaktora priekšpusē, pievienojiet vadus ar skrūvju spailēm un pievelciet ar 0,8 Nm griezes momentu. Nav nepieciešami īpaši instrumenti, izņemot skrūvgriezi.

Padoms: vienmēr atstājiet nedaudz rezerves kontaktu – tie bieži noder, ja vēlāk paplašināt vadības shēmu. Pārbaudiet, vai spaiļu pievilkšanas moments atbilst ražotāja norādītajam, lai izvairītos no pārkaršanas.
