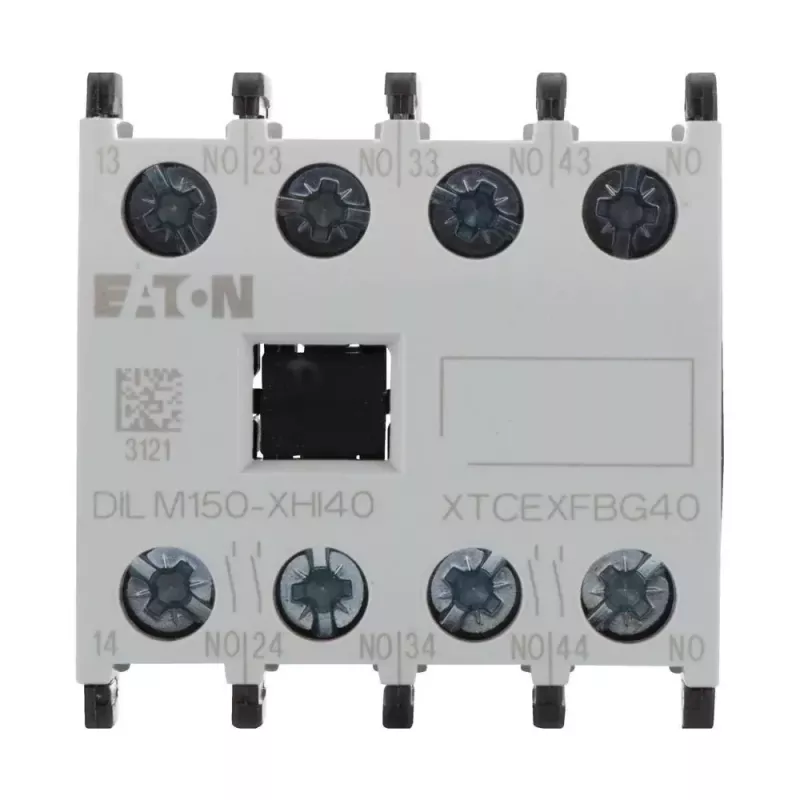

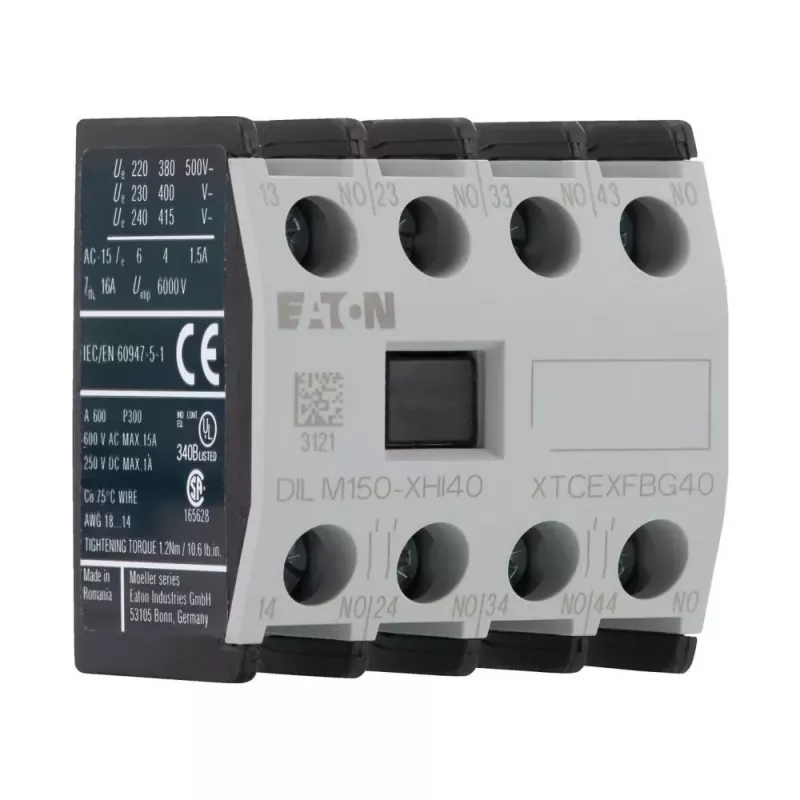

Eaton DILM150-XHI40 palīgkontakts 4NO priekšējā montāža DILM kontaktoram 277948

Četru normāli atvērtu kontaktu bloks, kas pieskrūvējas tieši DILM kontaktoram no priekšpuses — bez papildu kronšteiniem un bez instrumentiem. Ja vajag paplašināt vadības ķēdi vai nodot signālu tālāk, DILM150-XHI40 to izdara vienā piegājienā.

Kāpēc izvēlēties šo

• 4 normāli atvērti (NO) kontakti — pietiek gan pašbloķēšanai, gan signālam uz PLC vai indikāciju
• Priekšējā montāža — uzstādīšana aizņem sekundes, jo bloks paredzēts tieši DILM sērijai
• Skrūvju spailes pieņem gan viendzīslu, gan daudzdzīslu vadus no 0,75 līdz 2,5 mm²
• Nominālais izolācijas spriegums 690 V un impulsa izturība 6 kV — droši pat prasīgās rūpniecības shēmās
• Mehāniskā izturība pārsniedz 10 miljonus pārslēgumu, tāpēc reti jādomā par nomaiņu
• Darba temperatūras diapazons no -25 līdz +60 °C

Kam piemērots

Elektriķiem un automatizācijas speciālistiem, kuri būvē vai apkalpo vadības skapjus ar Eaton DILM kontaktiem no DILM40 līdz DILM170. Ja nepieciešams papildu signāls par kontakta stāvokli, šis bloks ir vienkāršākais risinājums — nav jāmaina viss kontaktors.

Galvenie tehniskie dati

• Kontaktu konfigurācija: 4 NO
• Polu skaits: 4
• Montāžas veids: priekšējā montāža
• Saderība: DILM kontaktori (DILM40 līdz DILM170)
• Savienojumu tips: skrūvju spailes
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā darba strāva (AC-15, 230 V): 4 A
• Nominālā darba strāva (AC-15, 400 V): 1,5 A
• Nominālā darba strāva (DC-13, 60 V): 1 A
• Nominālā darba strāva (DC-13, 110 V): 0,5 A
• Aizsardzības pakāpe: IP20
• Darba temperatūra: no -25 līdz +60 °C
• Uzglabāšanas temperatūra: no -40 līdz +80 °C
• Standarti: IEC/EN 60947-5-1
• Elektriskā izturība (AC-15): > 1,5 x 10^6 pārslēgumu
• Mehāniskā izturība: > 10 x 10^6 pārslēgumu
• Pievienojamība (viendzīslu): 1 x (0,75 - 2,5) mm²
• Pievienojamība (daudzdzīslu): 1 x (0,75 - 2,5) mm²

Uzstādīšana

Noņemiet kontaktoram priekšējo vāciņu, uzspiediet bloku vietā un pieskrūvējiet vadus. IP20 aizsardzība nozīmē, ka bloks paredzēts lietošanai slēgtā sadalnē — nevis atklātā vidē. Pārbaudiet, vai izvēlētais kontaktors ir DILM40–DILM170 diapazonā, jo citiem modeļiem stiprinājums var neatbilst.

Padoms: ja izmantojat bloku signālam uz PLC, ņemiet vērā AC-15 slodzes pie 230 V (4 A) un DC-13 pie 60 V (1 A) — šie ir maksimālie lielumi, pie kuriem kontakti kalpos ilgi. Vienmēr atstājiet nelielu rezervi.
