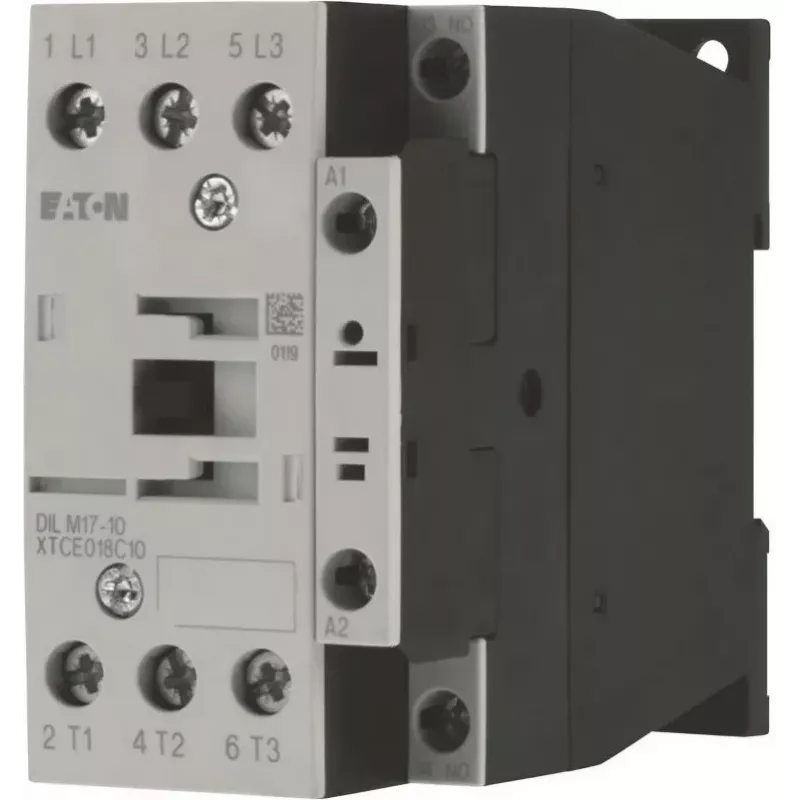

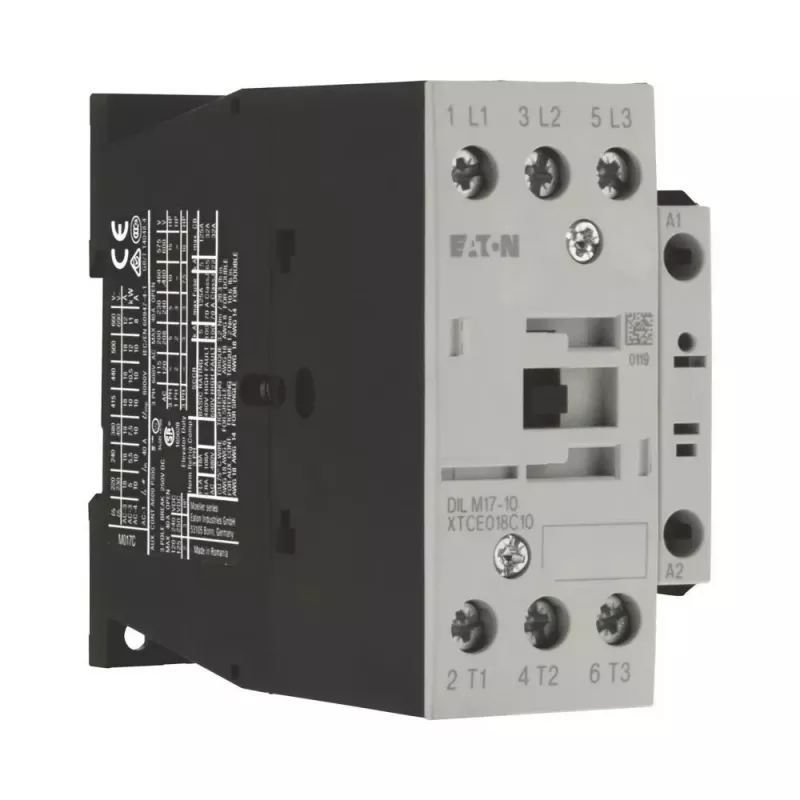

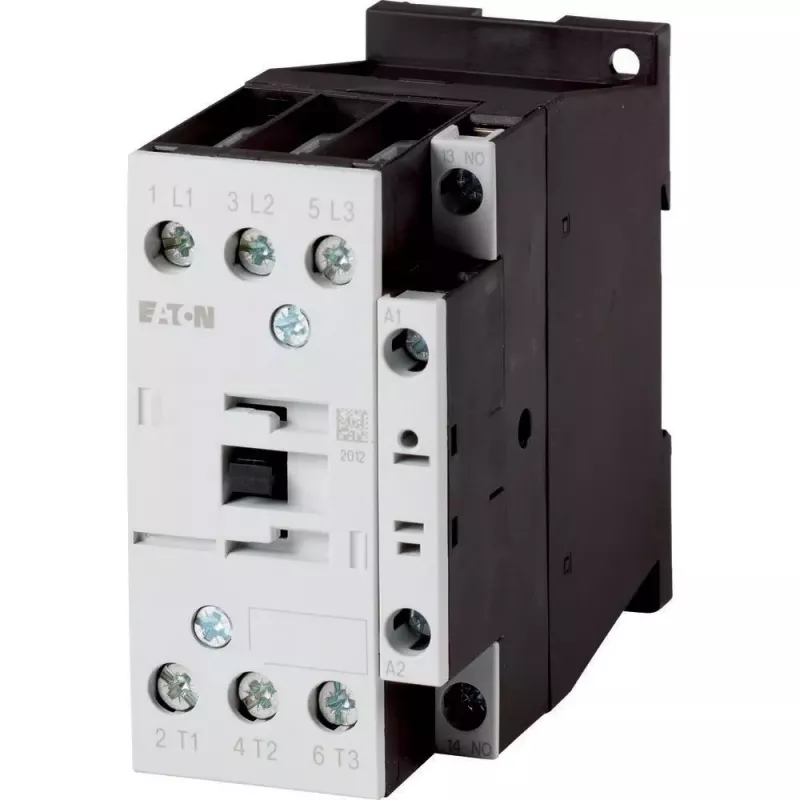

Eaton DILM17-10 24V 50Hz trīspolu jaudas kontaktors, 1NO palīgkontakts, 17A AC-3, 7,5kW, skrūvju spailes, IP00, DIN sliedes/skrūvju montāža 276991

Ja meklējat uzticamu risinājumu trīsfāžu motoru vadībai, Eaton DILM17-10 ir izvēle, kas nodrošina stabilu darbību pat prasīgos apstākļos. Šis jaudas kontaktors ar 3 galvenajiem normāli atvērtajiem kontaktiem un iebūvētu 1NO palīgkontaktu ir piemērots gan motoru ieslēgšanai, gan pretestības slodžu pārslēgšanai. Tā kompaktie izmēri (56 mm platums, 85 mm augstums) ļauj to ērti izvietot sadales skapjos, bet DIN sliedes vai skrūvju montāža nodrošina elastīgu uzstādīšanu.

Galvenās priekšrocības

• 3 galvenie normāli atvērtie kontakti (3 NO) un 1 normāli atvērts palīgkontakts (1 NO)
• Nominālā strāva 17 A pie AC-3 (400 V) un 32 A pie AC-1
• Jauda līdz 7,5 kW pie AC-3 (400 V)
• Spole darbojas ar 24 V AC, 50 Hz
• Skrūvju spailes drošam un vienkāršam savienojumam
• IP00 aizsardzības klase
• Augsta elektriskā izturība: 1,5 miljoni darbības ciklu (AC-3)
• Mehāniskā izturība: 10 miljoni darbības ciklu
• Plašs darba temperatūras diapazons: no -25 līdz +60 °C

Kam piemērots

Šis kontaktors ir ideāls rūpniecisko vadības panelu, mašīnu un iekārtu ražotājiem, kā arī elektriķiem, kas nodarbojas ar motoru vadību. Pateicoties 24 V AC spolei, tas ir saderīgs ar bieži izmantotajiem vadības spriegumiem, nodrošinot drošu un uzticamu darbību.

Kā lietot

Uzstādiet kontaktoru uz DIN sliedes vai piestipriniet ar skrūvēm. Pievienojiet galvenos kontaktus trīsfāžu motora barošanas ķēdei, bet palīgkontaktu izmantojiet vadības signāliem. Pievienojiet 24 V AC spoli vadības ķēdei. Pārliecinieties, ka visi savienojumi ir droši pievilkti. Kontaktors ir gatavs darbam.

Tehniskā specifikācija

• Nominālā darba strāva (AC-3, 400 V): 17 A
• Nominālā darba jauda (AC-3, 400 V): 7,5 kW
• Nominālā darba strāva (AC-1, 400 V): 32 A
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Savienojuma veids: skrūvju spailes
• Montāžas veids: DIN sliede / skrūvju montāža
• Elektriskā izturība (AC-3): 1,5 x 10^6 darbības ciklu
• Mehāniskā izturība: 10 x 10^6 darbības ciklu
• Darba temperatūras diapazons: no -25 līdz +60 °C
• Izstrādājuma kods: 276991

Nobeigumā

Eaton DILM17-10 ir uzticams partneris ikdienas rūpnieciskajās aplikācijās. Tā izturīgā konstrukcija un precīzie parametri nodrošina ilgu kalpošanas laiku pat intensīvas lietošanas apstākļos.
