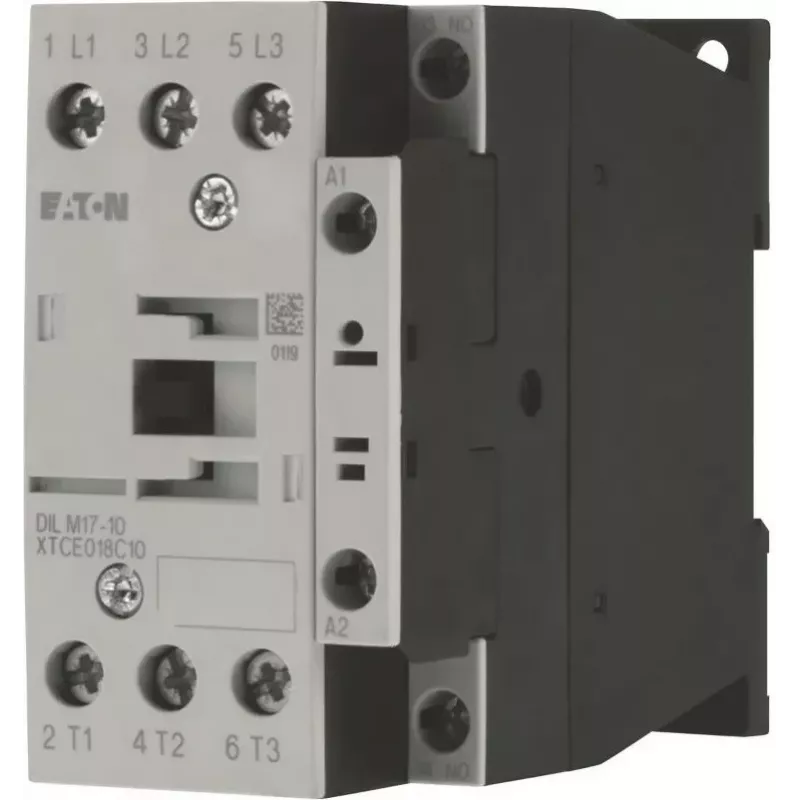

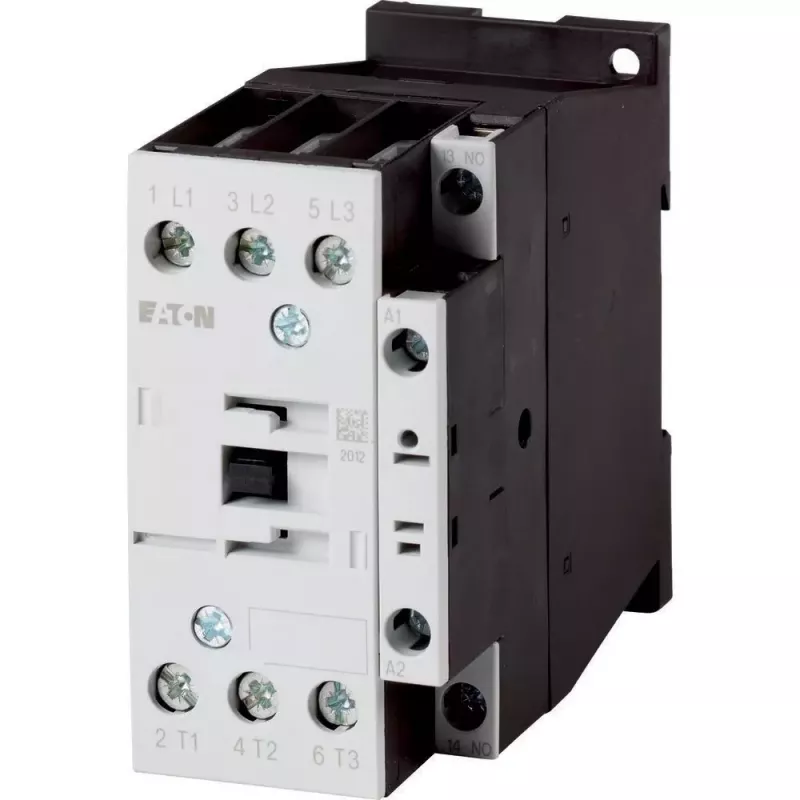

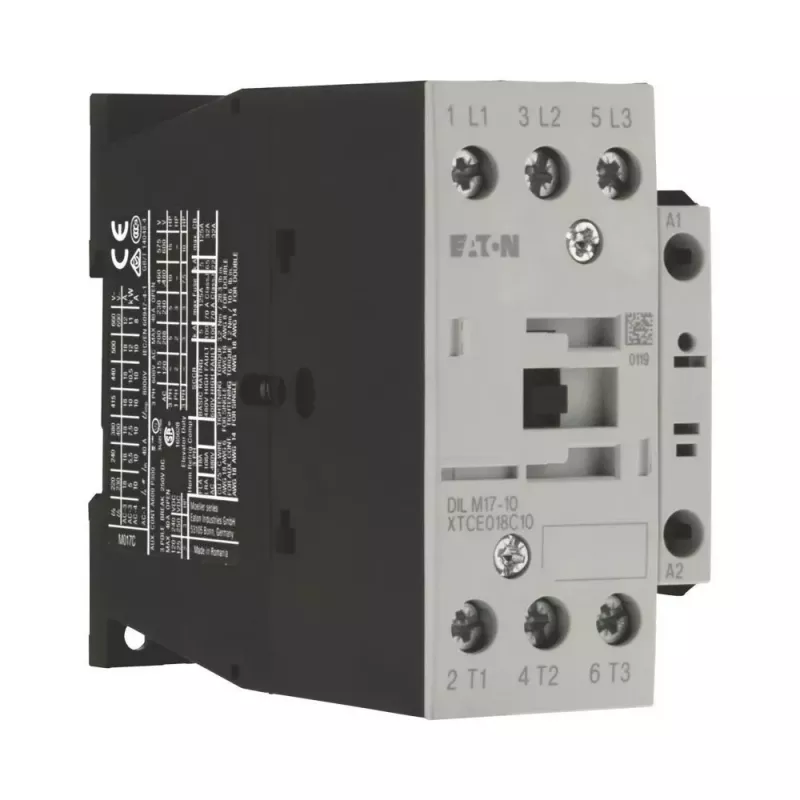

EATON DILM17-10 24V AC 50/60Hz jaudas kontaktors, 3 polu, 17A AC-3, 1NO palīgkontakts 277008

17 A pie AC-3 (400 V) un 7,5 kW motora jauda — EATON DILM17-10 jaudas kontaktors ir paredzēts slēgšanas uzdevumiem līdz 690 V izolācijas spriegumam ar 3 polu galveno ķēdi un 1 NO palīgkontaktu. 24 V AC spole darbojas 50/60 Hz frekvencē, padarot to piemērotu dažādām rūpnieciskām vadības sistēmām.

Pārskats

DILM17-10 ir kompakts kontaktors no EATON DILM sērijas, ko var montēt uz DIN sliedes vai ar skrūvēm. Tas nodrošina trīs normāli atvērtus galvenos polus trīsfāžu slodžu pārslēgšanai un papildu normāli atvērtu palīgkontaktu vadībai vai signalizācijai. Ar skrūvju spailēm un IP20 aizsardzību tas ir paredzēts uzstādīšanai noslēgtos vadības skapjos.

Kas izceļas

• Augsta pārslēgšanas jauda: 17 A pie AC-3, 400 V, un 32 A pie AC-1.
• Plašs sprieguma diapazons: spole pieņem 24 V AC pie 50/60 Hz.
• Izturīgs dizains: nominālais impulsa izturības spriegums 6 kV un izolācijas spriegums 690 V.
• Elastīga montāža: DIN sliede (35 mm) vai skrūvju montāža.
• Kompakts izmērs ar skrūvju spailēm drošai elektroinstalācijai.

Tehniskie dati

• Polu skaits: 3
• Galveno kontaktu konfigurācija: 3 NO
• Palīgkontaktu konfigurācija: 1 NO
• Spoles spriegums: 24 V AC
• Spoles frekvence: 50/60 Hz
• Nominālā darba strāva (AC-3, 400 V): 17 A
• Nominālā darba strāva (AC-1, 400 V): 32 A
• Nominālā darba jauda (AC-3, 230 V): 5,5 kW
• Nominālā darba jauda (AC-3, 400 V): 7,5 kW
• Nominālais izolācijas spriegums (Ui): 690 V AC
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Montāžas veids: DIN sliede (35 mm) / skrūvju montāža
• Spaiļu tips: skrūvju spailes
• Aizsardzības pakāpe: IP20
• Apkārtējās vides darba temperatūra: -25 līdz +60 °C

Mūsu vērtējums

Uzticams un daudzpusīgs jaudas kontaktors motoru vadībai un pārslēgšanas uzdevumiem, kas nodrošina stabilu veiktspēju kompaktā korpusā.
