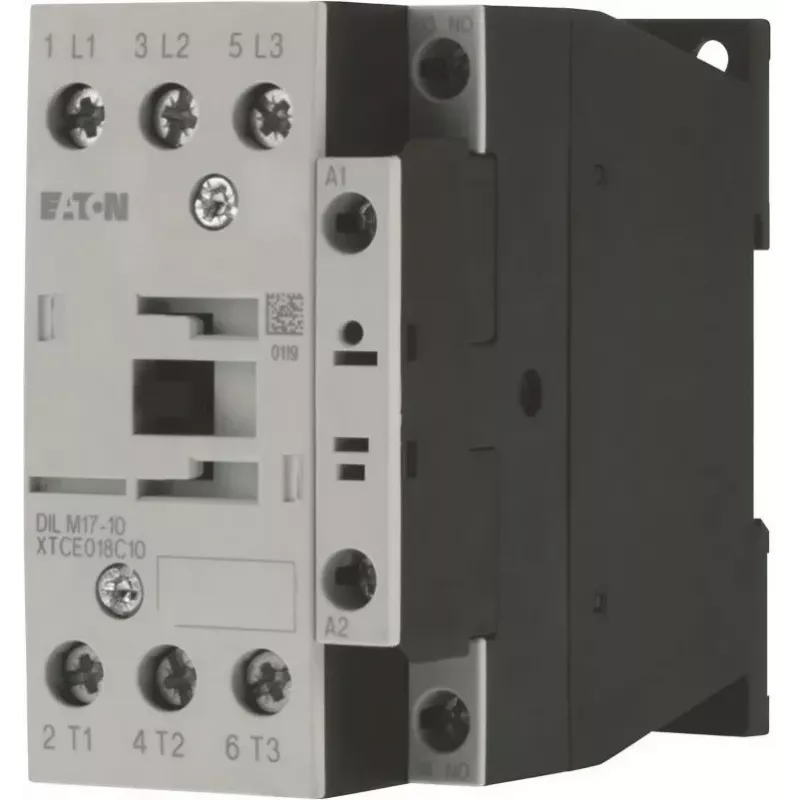

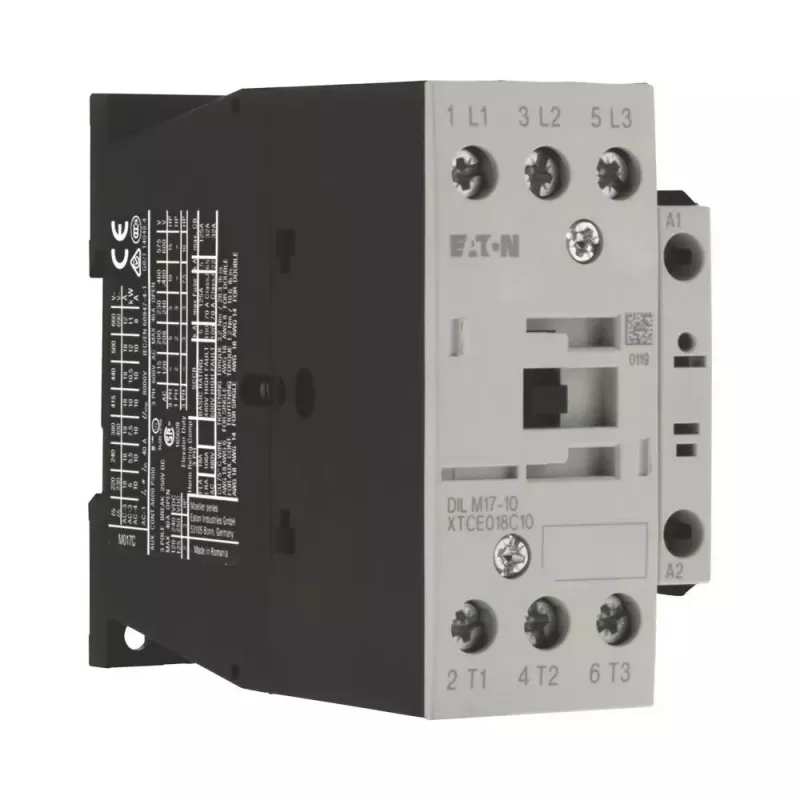

Eaton DILM17-10 jaudas kontaktors, 3 polu, 17 A, 690 V AC, spole 42 V 50 Hz / 48 V 60 Hz, 1 NO palīgkontakts, IP00, melns/balts 277000

Kad vadības skapī jāslēdz trīsfāžu motors vai sildelements, Eaton DILM17-10 ir uzticama izvēle. Šis 3 polu jaudas kontaktors ir paredzēts 17 A strāvai pie AC-3 un līdz 690 V AC, tāpēc tas der daudzveidīgiem zemsprieguma komutācijas uzdevumiem. Spole darbojas ar 42 V pie 50 Hz vai 48 V pie 60 Hz, un viens normāli atvērts palīgkontakts ļauj viegli integrēt vadības ķēdē. Skrūvju spailes un IP00 aizsardzības pakāpe nozīmē, ka kontaktors jāuzstāda sadales skapī. Korpuss ir melns ar baltiem marķējumiem.

Galvenie tehniskie dati

• Nominālā darba strāva (AC-3): 17 A
• Nominālais darba spriegums: 690 V AC
• Spoles spriegums: 42 V AC (50 Hz) / 48 V AC (60 Hz)
• Polu skaits: 3
• Palīgkontakti: 1 NO
• Aizsardzības pakāpe: IP00
• Montāža: DIN sliede vai skrūves
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 8 kV
• Motora jauda pie 400 V AC-3: 7,5 kW
• Elektriskā izturība (AC-3): 1,5 miljoni darbību
• Mehāniskā izturība: 10 miljoni darbību
• Darba temperatūra: -25 līdz +60 °C
• Spaiļu tips: skrūvju spailes
• Standarti: IEC/EN 60947, UL, CSA

Kāpēc izvēlēties šo kontaktoru

DILM17-10 apvieno kompaktus izmērus ar pārbaudītu komutācijas veiktspēju. Divu frekvenču spoles konstrukcija ļauj to izmantot gan 50 Hz, gan 60 Hz tīklos bez spoles nomaiņas. Palīgkontakts vienkāršo vadības ķēdes izveidi, un robustā konstrukcija nodrošina ilgu kalpošanas laiku prasīgā rūpnieciskā vidē.

Piemēroti lietošanas gadījumi

• Trīsfāžu motoru līdz 7,5 kW pie 400 V komutācija
• Pretestības sildelementu vadība
• Motoru vadība konveijeros, sūkņos un ventilatoros
• Integrācija vadības skapjos un motoru palaidējos

Noderīga informācija

Kontaktors tiek piegādāts ar IP00 aizsardzības pakāpi, tāpēc tas jāuzstāda korpusā, kas nodrošina nepieciešamo aizsardzību pret putekļiem un mitrumu. Montāža iespējama uz standarta 35 mm DIN sliedes vai ar skrūvēm. Spoles spailes ir skaidri marķētas vienkāršai pieslēgšanai.

Padoms: pirms montāžas pārbaudiet, vai spoles spriegums atbilst jūsu vadības ķēdes spriegumam. Lai pagarinātu kontaktora kalpošanas laiku, nodrošiniet, ka slodzes strāva nepārsniedz 17 A AC-3 režīmā. Regulāri pārbaudiet skrūvju savienojumu pievilkumu, jo vibrācija var tos atslābināt.
