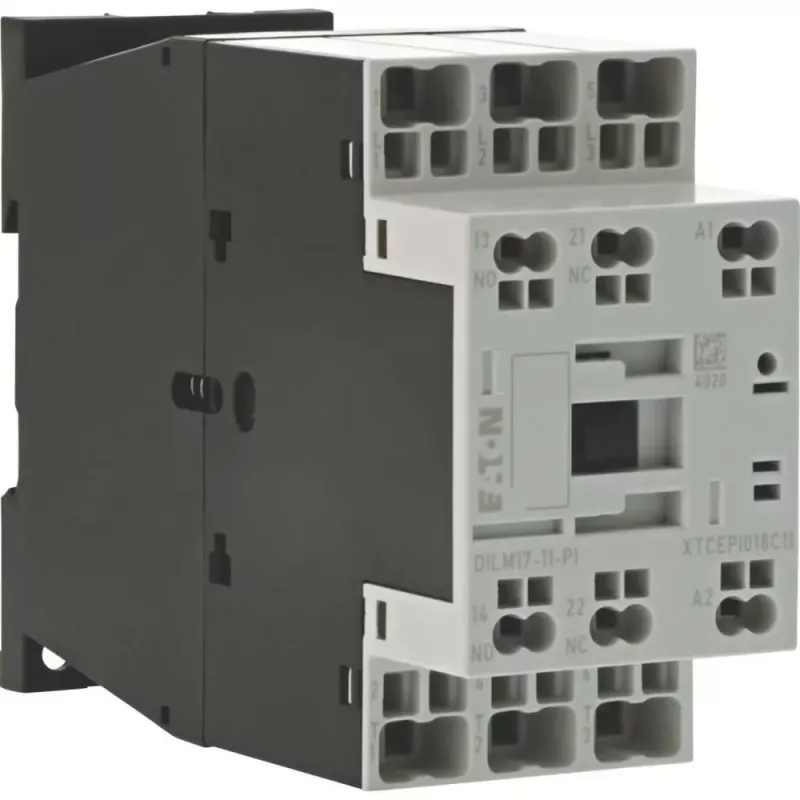

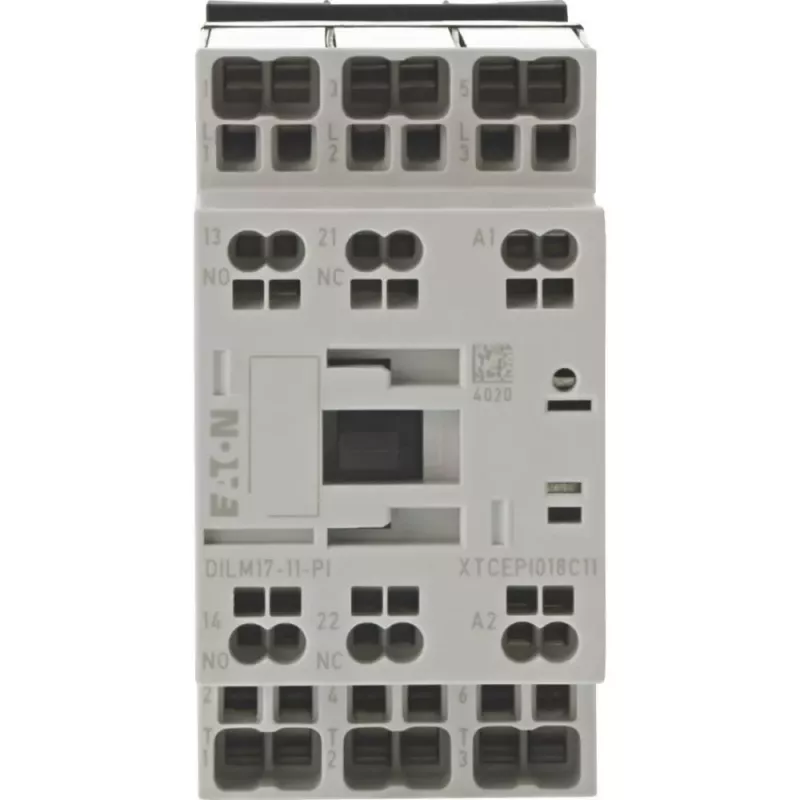

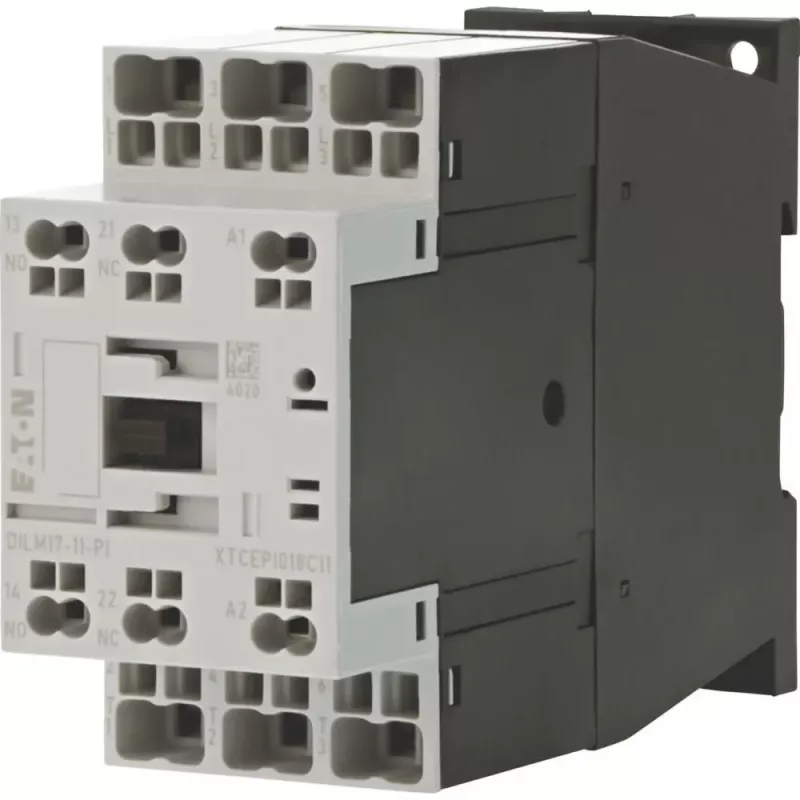

Eaton DILM17-11(RDC24)-PI jaudas kontaktors, 3 NO galvenie kontakti, 24 V DC spole, 17 A 199283

Rūpniecisko vadības panelu projektētājiem un elektromontieriem, kuri meklē uzticamu risinājumu trīsfāžu motoru komutācijai, Eaton DILM17-11(RDC24)-PI ir kontaktors ar iebūvētu aizsardzības ķēdi, kas novērš sprieguma pārspriegumus un samazina elektromagnētiskos traucējumus. Šī iezīme ne vienmēr ir pieejama standarta kontaktoriem, tāpēc tas ir īpaši piemērots vidēm ar jutīgām vadības sistēmām.

Galvenās priekšrocības

• 3 galvenie kontakti, parasti atvērti (NO), trīsfāžu slodzēm
• 24 V DC spole ar iebūvētu slāpēšanas ķēdi, kas nodrošina traucējumu brīvu darbību
• Nominālā strāva 17 A (AC-3, 400 V) un motora jauda līdz 7,5 kW
• Palīgkontakti: 1 NO + 1 NC vadībai un signalizācijai
• Augsta mehāniskā izturība: 10 miljoni darbības ciklu

Ikdienas lietošanā

Šis kontaktors ir darba zirgs motoru vadības lietojumos, sākot no konveijeriem līdz sūkņiem un ventilatoriem. 24 V DC spole ļauj tieši vadīt no PLC izejām, un iebūvētā slāpēšanas ķēde daudzos gadījumos novērš nepieciešamību pēc ārējām brīvgaitas diodēm. Skaidri marķētie skrūvju spailes un IP20 pirkstiem drošais dizains vienkāršo uzstādīšanu un apkopi.

Pilni tehniskie dati

• Polu skaits: 3
• Galveno kontaktu konfigurācija: 3 NO
• Palīgkontaktu konfigurācija: 1 NO + 1 NC
• Spoles spriegums: 24 V DC
• Nominālā darba strāva (AC-3, 400 V): 17 A
• Nominālā darba jauda (AC-3, 400 V): 7,5 kW
• Nominālā darba strāva (AC-1, 690 V): 32 A
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Montāžas veids: DIN sliede / skrūvju montāža
• Spaiļu tips: skrūvju spailes
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 līdz +60 °C
• Mehāniskā kalpošanas ilguma prognoze: 10 miljoni darbības ciklu
• Elektriskā kalpošanas ilguma prognoze (AC-3): 1,5 miljoni darbības ciklu
• Atbilstība standartiem: IEC/EN 60947, VDE 0660, UL, CSA

Nobeiguma piezīme

Izvēlieties DILM17-11(RDC24)-PI, lai nodrošinātu uzticamu motoru komutāciju ar iebūvētu spoles aizsardzību, ko atbalsta Eaton inženiertehniskais mantojums.
