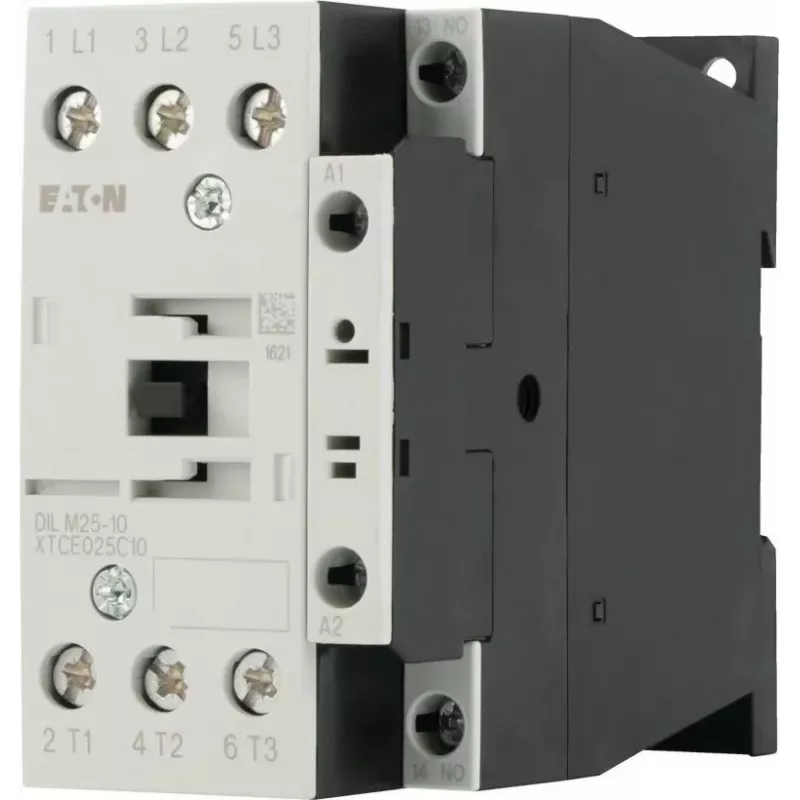

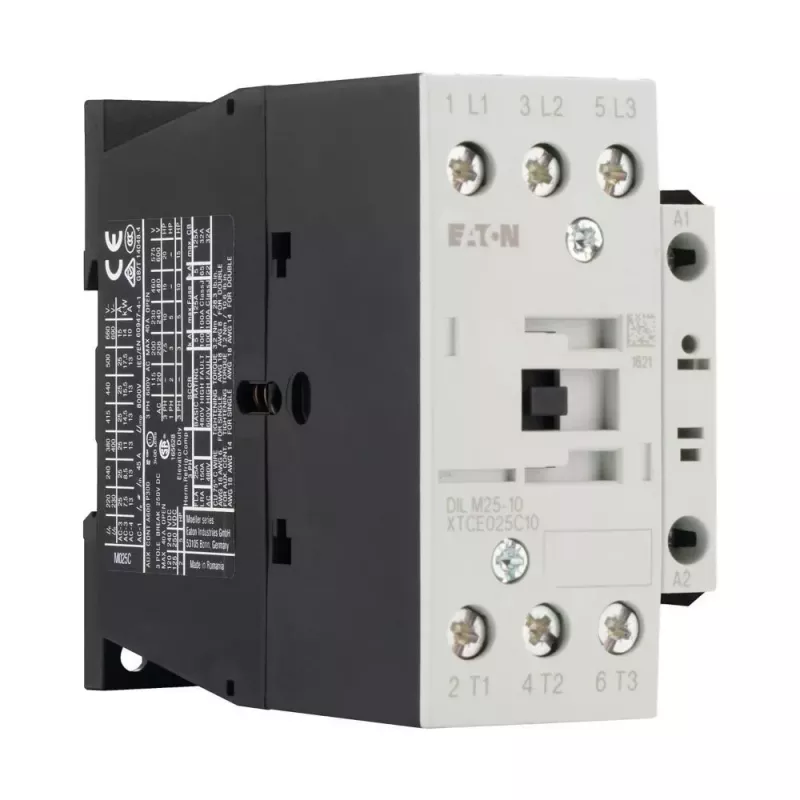

Eaton DILM25-10 24V 50Hz 3-polų galios kontaktorius, 25 A AC-3, 11 kW, 1 NO pagalbinis kontaktas, varžtiniai gnybtai, DIN bėgelio montavimas, IP00 277119

Skydų montuotojams ir techninės priežiūros inžinieriams, kuriems reikia patikimo trifazių variklių perjungimo sprendimo iki 11 kW. Eaton DILM25-10 galios kontaktorius sukurtas atlaikyti dideles įjungimo sroves ir milijonus operacijų be gedimų. Tai 3 polių įtaisas, skirtas 25 A esant AC-3 (400 V) ir 45 A esant AC-1, su 24 V 50 Hz AC rite ir vienu normaliai atviru pagalbiniu kontaktu valdymo blokavimui.

Kam skirtas

Skydų montuotojams ir techninės priežiūros inžinieriams, kuriems reikia patikimo, ant DIN bėgelio montuojamo kontaktorius variklių starteriams, šildymo grandinėms ar apšvietimo valdymui pramoninėje aplinkoje. Jis tinka standartiniams 35 mm DIN bėgeliams arba gali būti tvirtinamas varžtais tiesiai prie montavimo plokštės.

Pagrindinės savybės

• 3 polių pagrindiniai kontaktai, 25 A AC-3 vardinė darbinė srovė esant 400 V
• Ritės valdymo įtampa 24 V AC, 50 Hz
• 1 normaliai atviras (NO) pagalbinis kontaktas
• IP00 apsaugos klasė, skirta montuoti skyduose
• Varžtiniai gnybtai patikimam, atspariam vibracijai prijungimui
• Mechaninis ilgaamžiškumas: 10 milijonų operacijų
• Elektrinis ilgaamžiškumas: 1,5 milijono operacijų esant AC-3
• Vardinė izoliacijos įtampa 690 V, impulsų atsparumas 6 kV
• Darbinės temperatūros diapazonas nuo -25 iki +60 °C

Specifikacijos

• Kontaktoriaus tipas: galios kontaktorius
• Polių skaičius: 3
• Vardinė darbinė srovė (AC-3, 400 V): 25 A
• Vardinė darbinė srovė (AC-1, 400 V): 45 A
• Vardinė darbinė galia (AC-3, 400 V): 11 kW
• Ritės valdymo įtampa: 24 V AC
• Ritės dažnis: 50 Hz
• Pagalbiniai kontaktai: 1 NO
• Montavimas: DIN bėgelis / varžtai
• Gnybtų tipas: varžtiniai gnybtai
• Mechaninis tarnavimo laikas: 10 000 000 operacijų
• Elektrinis tarnavimo laikas (AC-3): 1 500 000 operacijų
• Izoliacijos įtampa (Ui): 690 V
• Vardinė impulsų atsparumo įtampa (Uimp): 6 kV
• Darbinė temperatūra: -25 iki +60 °C
• Spalva: juoda / balta

Naudojimo patarimai

Ritės slopinimui pridėkite RC elementą arba varistorių prie ritės gnybtų, kad apsaugotumėte jautrius PLC išėjimus. Užtikrinkite, kad skydas būtų tinkamai vėdinamas, nes kontaktorius yra IP00 ir turi būti apsaugotas nuo dulkių ir drėgmės.

Patarimas: montuodami ant DIN bėgelio, palikite bent 10 mm tarpą tarp gretimų įtaisų, kad būtų užtikrintas tinkamas aušinimas. Periodiškai patikrinkite varžtinių gnybtų priveržimą, ypač po pirmųjų eksploatacijos valandų.
