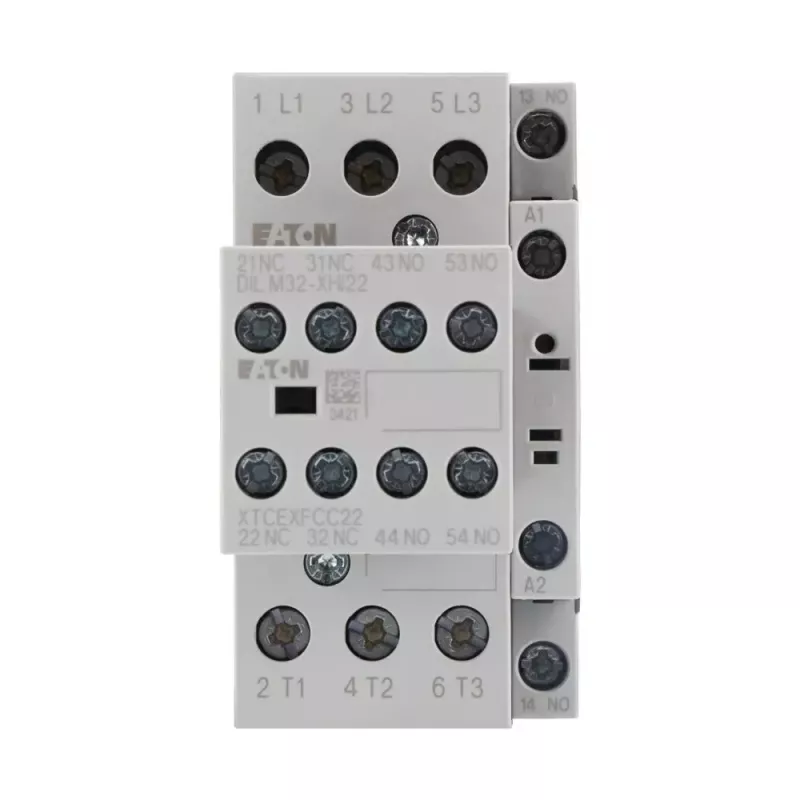

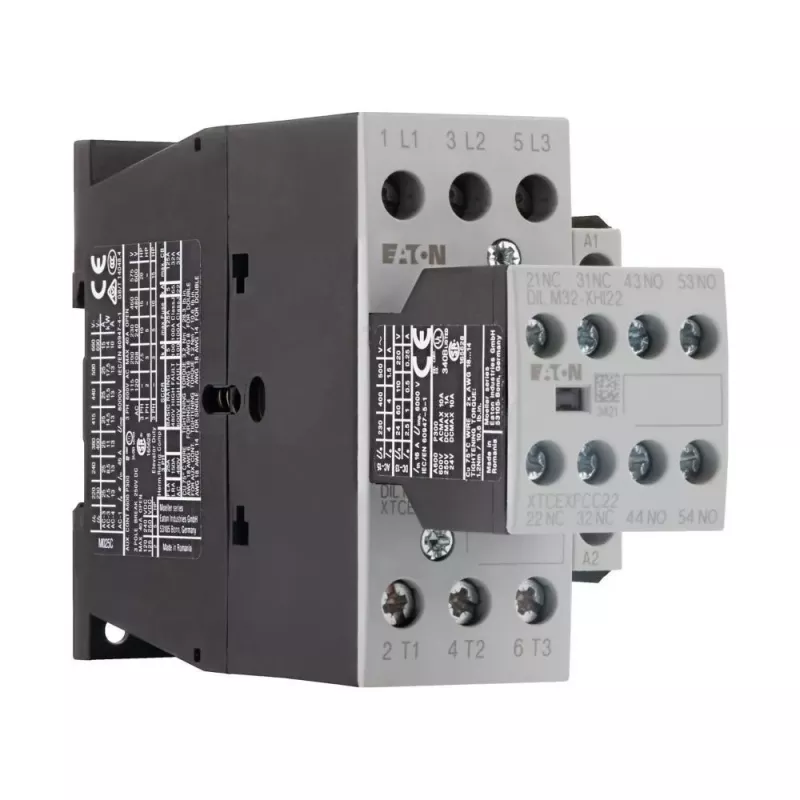

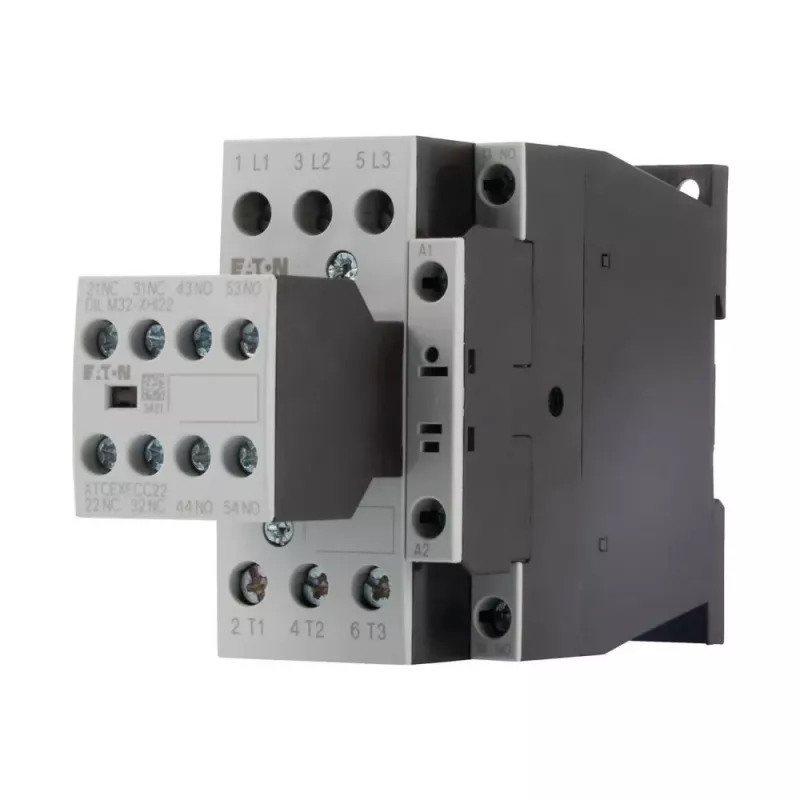

Eaton DILM25-32 3 polu jaudas kontaktors, 230 V AC spole, 11 kW, 25 A, 3NO + 2NO/2NC palīgkontakti 277228

Ja jūsu vadības panelī trūkst vietas, bet nepieciešams droši pārslēgt trīsfāžu motorus līdz 11 kW, Eaton DILM25-32 ir praktisks risinājums. Šis jaudas kontaktors apvieno kompaktu izmēru ar iespēju izturēt lielas strāvas, tāpēc to bieži izvēlas mašīnu ražotāji un apkopes inženieri.

Kam paredzēts

Šis kontaktors ir piemērots panelu montētājiem, mašīnu ražotājiem un apkopes speciālistiem, kuri ikdienā strādā ar motoru palaišanas shēmām, apkures kontūriem un citām industriālām slodzēm. Tas der vietās, kur nepieciešama uzticama komutācija un vienkārša uzstādīšana uz DIN sliedes.

Galvenās priekšrocības

• 3 galvenie poli (3 NO), nominālā strāva 25 A AC-3 pie 400 V, kas atbilst 11 kW motoram.
• Iebūvēti palīgkontakti: 2 NO + 2 NC vadības loģikai, bloķēšanai vai statusa signālam.
• 230 V AC spole, 50/60 Hz, darbības temperatūras diapazons no -25 līdz +60 °C.
• Augsta elektriskā izturība: 1,5 miljoni darbības ciklu pie AC-3 slodzes; mehāniskā izturība līdz 10 miljoniem ciklu.
• Nominālais izolācijas spriegums 690 V un impulsa izturība 6 kV drošai darbībai industriālajos tīklos.
• Montāža uz standarta 35 mm DIN sliedes vai ar skrūvēm; IP20 aizsardzība lietošanai sadales skapjos.

Specifikācijas

• Produkta tips: Jaudas kontaktors
• Modelis: DILM25-32
• Galveno polu skaits: 3
• Galveno kontaktu konfigurācija: 3 NO
• Palīgkontaktu konfigurācija: 2 NO + 2 NC
• Spoles spriegums: 230 V AC, 50/60 Hz
• Nominālā darba jauda (AC-3, 400 V): 11 kW
• Nominālā darba strāva (AC-3, 400 V): 25 A
• Nominālā darba strāva (AC-1, 400 V): 45 A
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Montāža: DIN sliede vai skrūves
• Aizsardzības pakāpe: IP20
• Apkārtējās vides temperatūra: -25 līdz +60 °C
• Elektriskā izturība (AC-3): 1,5 x 10^6 darbības
• Mehāniskā izturība: 10 x 10^6 darbības
• Savienojumu tips: Skrūvju spailes
• Atbilstība standartiem: IEC/EN 60947
• Maksimālā pārslēgšanas frekvence (AC-3): 900 darbības stundā

Kā lietot

Piemērots motoru palaišanai kopā ar termisko pārslodzes releju. Pārliecinieties, ka vadības ķēdē ir tieši 230 V AC spolei. Montējot sadales skapī, nodrošiniet pietiekamu ventilāciju, lai apkārtējā temperatūra nepārsniegtu +60 °C.

Padoms: vienmēr pārbaudiet spoles spriegumu pirms pieslēgšanas – 230 V AC modeļiem nepieciešams atbilstošs vadības transformators vai tiešs tīkla spriegums. Izvēloties termisko releju, ņemiet vērā motora nominālo strāvu un palaišanas režīmu.
