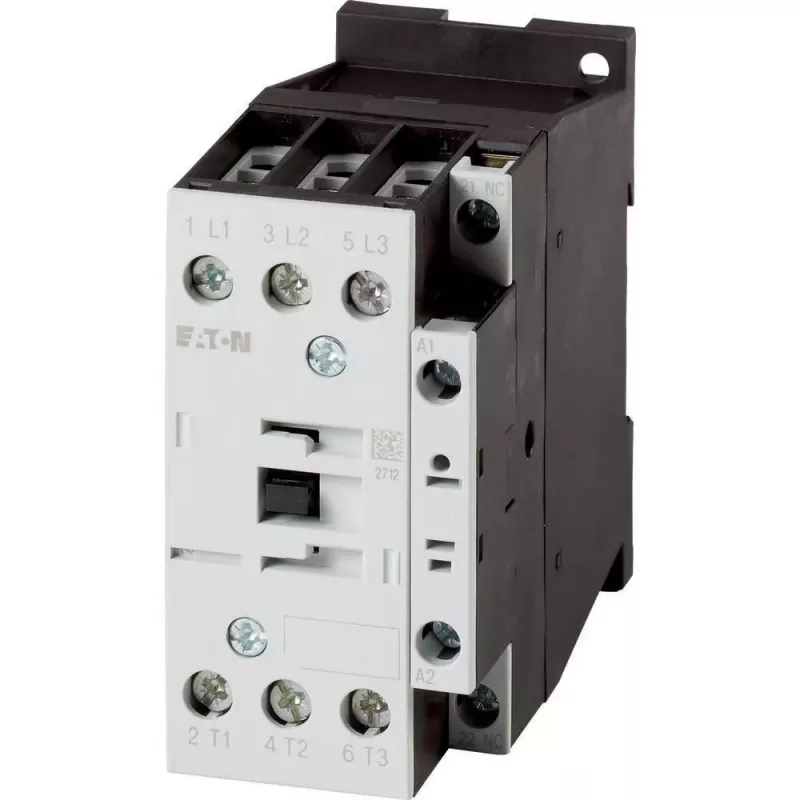

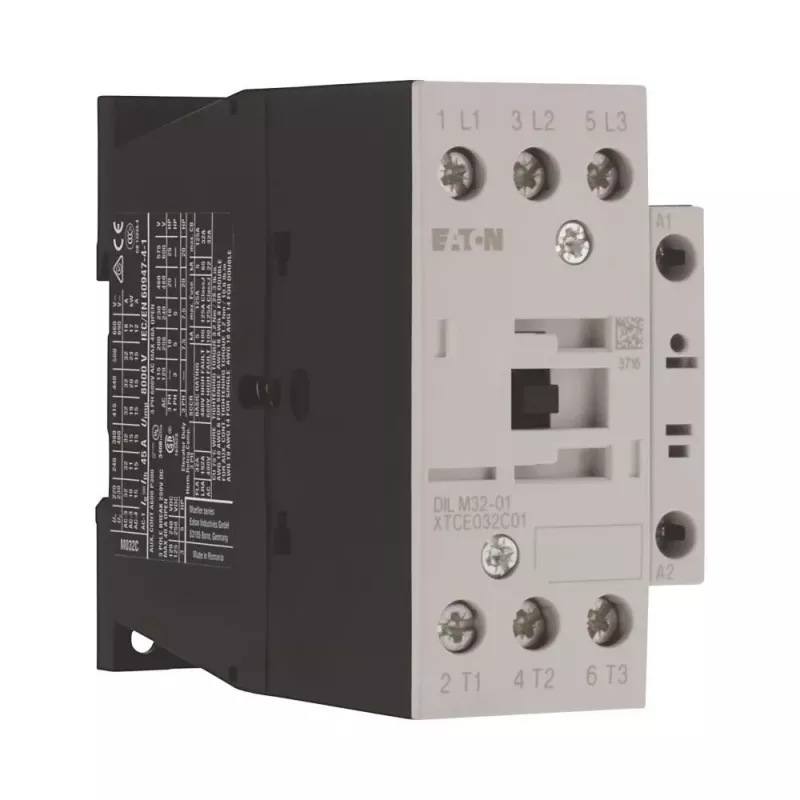

Eaton DILM32-01 jaudas kontaktors, 3 polu, 32 A, 230 V AC 50 Hz / 240 V AC 60 Hz spole, 1 NC palīgkontakts 277292

Kad trīsfāžu motoram jāpieslēdzas bez aizķeršanās un vadības panelī jāpaliek vietas citiem komponentiem, izvēle bieži vien ir starp dārgu importu un kompromisu. Eaton DILM32-01 ir risinājums, kas nāk no rūpnieciskās automatizācijas klasikas – 3 polu jaudas kontaktors ar 32 A nominālo strāvu AC-3 režīmā un iebūvētu vienu normāli slēgtu (NC) palīgkontaktu. Šis nav tikai vēl viens kontaktors; tā uzbūve un parametri ir domāti, lai strādātu ilgi un paredzami.

Kam tas piemērots

Šis kontaktors ir paredzēts panelu būvētājiem, mašīnu ražotājiem un apkopes inženieriem, kuri slēdz trīsfāžu motorus līdz 15 kW pie 400 V AC. Pateicoties skrūvju spailēm un DIN sliedes vai skrūvju montāžai, tas viegli iekļaujas standarta rūpnieciskajos sadalnes.

Galvenās priekšrocības

• 3 polu galvenie kontakti ar nominālo darba strāvu 32 A (AC-3, 400 V) un 45 A (AC-1, 400 V)
• Spoles spriegums: 230 V AC pie 50 Hz vai 240 V AC pie 60 Hz
• 1 iebūvēts normāli slēgts (NC) palīgkontakts
• Nominālais darba spriegums līdz 690 V AC
• Augsta mehāniskā izturība: 10 miljoni darbību
• Elektriskā izturība (AC-3): 1,5 miljoni darbību
• Nominālais izolācijas spriegums 690 V AC un impulsa izturība 8 kV
• Darba temperatūras diapazons no -25 līdz +60 °C
• Aizsardzības pakāpe IP20 – droši lietojams slēgtos panelos
• Atbilst IEC/EN 60947-4-1 un VDE 0660

Specifikācijas

• Sērija: DILM
• Polu skaits: 3
• Nominālā darba strāva (AC-3, 400 V): 32 A
• Nominālā darba strāva (AC-1, 400 V): 45 A
• Nominālais darba spriegums (Ue): 690 V AC
• Spoles spriegums: 230 V AC (50 Hz) / 240 V AC (60 Hz)
• Palīgkontakti: 1 NC
• Motora jauda (AC-3, 400 V): 15 kW
• Nominālais izolācijas spriegums (Ui): 690 V AC
• Nominālais impulsa izturības spriegums (Uimp): 8 kV
• Montāžas veids: DIN sliede / skrūvju montāža
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: no -25 līdz +60 °C
• Elektriskā kalpošanas ilgums (AC-3): 1,5 x 10^6 darbības
• Mehāniskais kalpošanas ilgums: 10 x 10^6 darbības
• Spaiļu tips: skrūvju spailes

Kā lietot

Kontaktoru montē uz DIN sliedes vai piestiprina ar skrūvēm. Galvenos kontaktus pievieno trīsfāžu motora barošanas ķēdei, ievērojot nominālo strāvu atbilstoši AC-3 režīmam. Spoles spailēm pieslēdz vadības spriegumu 230 V AC (50 Hz) vai 240 V AC (60 Hz). NC palīgkontaktu var izmantot vadības ķēdes bloķēšanai vai statusa signālam uz PLC.

Padoms: izvēloties kontaktoru motora palaišanai, pārbaudiet, vai AC-3 nominālā strāva atbilst motora pilnas slodzes strāvai. Ja izmantojat NC palīgkontaktu PLC signālam, ņemiet vērā, ka tas ir normāli slēgts – tas atvērsies, kad kontaktors tiks iedarbināts.
