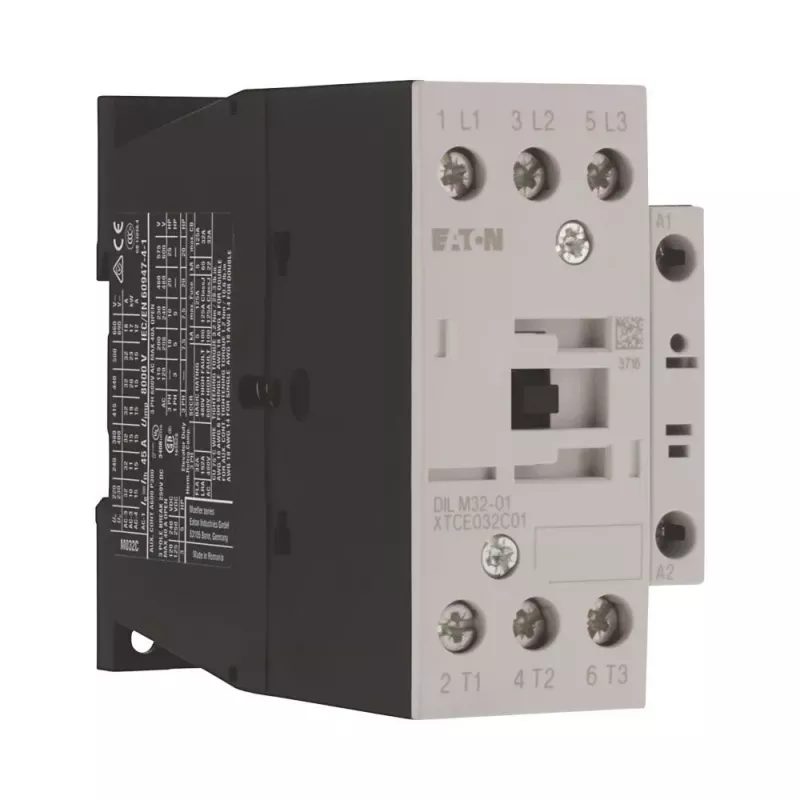

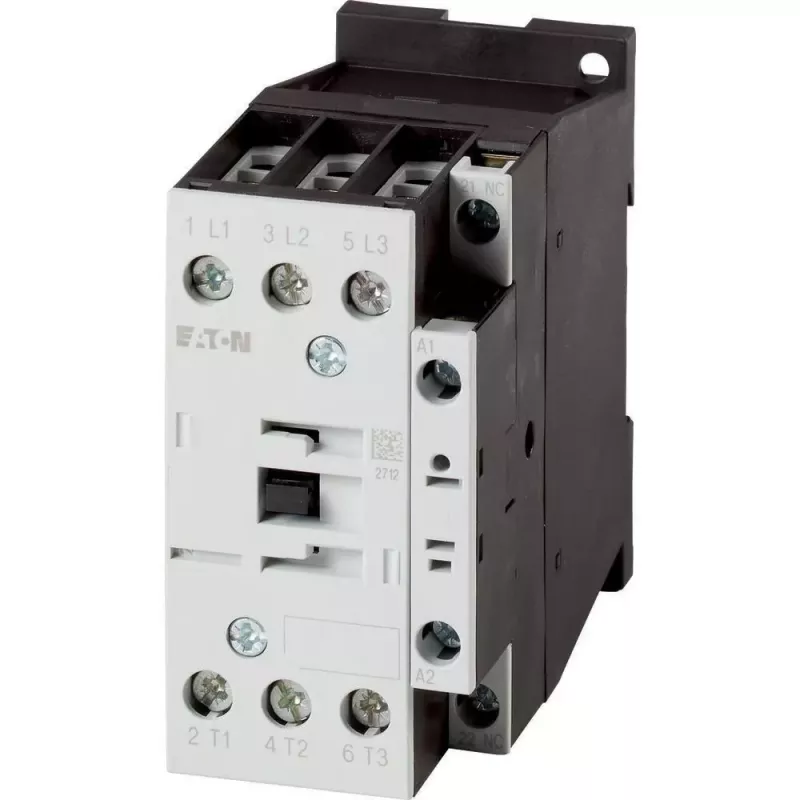

Eaton DILM32-01(RDC24) jaudas kontaktors, 3 polu, 32 A, 24-27 V DC spole, 1 NC palīgkontakts 277306

Eaton DILM32-01(RDC24) ir 3 polu jaudas kontaktors ar 32 A nominālo strāvu AC-3 (400 V) un 24–27 V DC spoli, kas nodrošina uzticamu motoru un citu industriālo slodžu pārslēgšanu līdz 15 kW.

Galvenās priekšrocības

• Augsta elektriskā izturība: vairāk nekā 1,5 miljoni darbības ciklu pie AC-3, kas nodrošina ilgu kalpošanas laiku.
• Mehāniskā izturība pārsniedz 10 miljonus ciklu, nodrošinot uzticamu darbību.
• Kompakts dizains ar IP20 aizsardzību, piemērots uzstādīšanai vadības skapjos.
• Plašs darba temperatūras diapazons no -25°C līdz +60°C.

Kam piemērots

Šis kontaktors ir ideāli piemērots rūpnieciskām vadības sistēmām, mašīnbūvei, automātikai un citām vietām, kur nepieciešama uzticama motoru un citu slodžu pārslēgšana. Piemērots gan montāžai uz DIN sliedes, gan skrūvēm.

Tehniskie dati

• Galvenie kontakti: 3 NO, nominālā strāva 32 A (AC-3, 400 V).
• Palīgkontakts: 1 NC.
• Spoles spriegums: 24–27 V DC.
• Nominālais izolācijas spriegums: 690 V.
• Nominālais impulsa izturības spriegums: 6 kV.
• Termināļu ietilpība: 1 x (1–16 mm²) vai 2 x (1–10 mm²).
• Standarti: IEC/EN 60947, UL, CSA.

Kā lietot

Pievienojiet spoli atbilstoši 24–27 V DC barošanas avotam, ievērojot polaritāti. Galvenos kontaktus izmantojiet motora vai citas slodzes komutācijai, bet palīgkontaktu – vadības signālu vai atgriezeniskās saites ķēdēm. Uzstādiet uz DIN sliedes vai piestipriniet ar skrūvēm, nodrošinot atbilstošu ventilāciju.

Padoms: pirms uzstādīšanas pārliecinieties, ka spoles spriegums atbilst vadības ķēdes spriegumam, un vienmēr izslēdziet barošanu pirms kontaktu pieslēgšanas.
