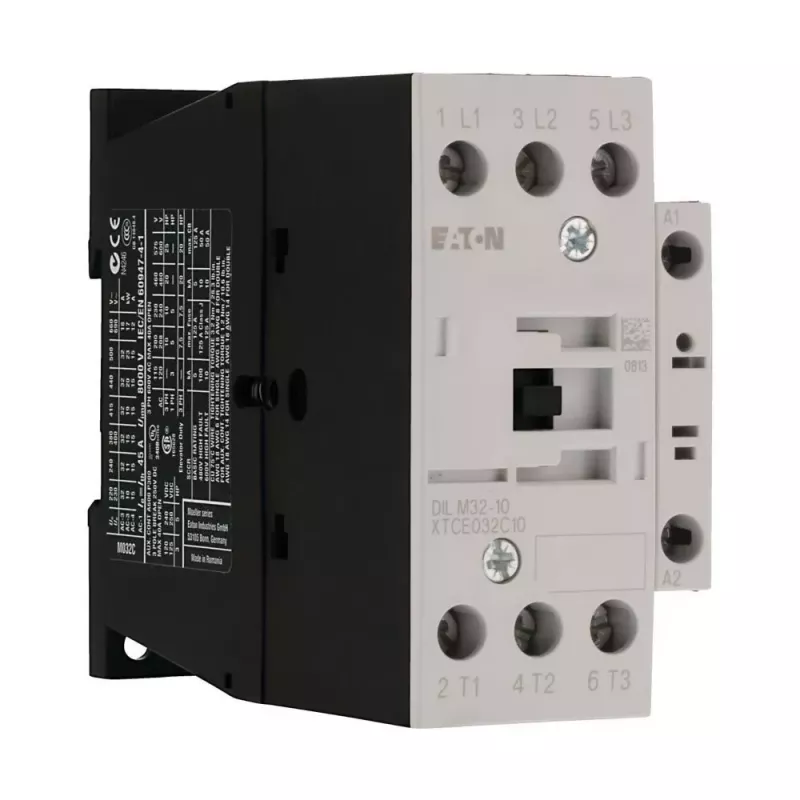

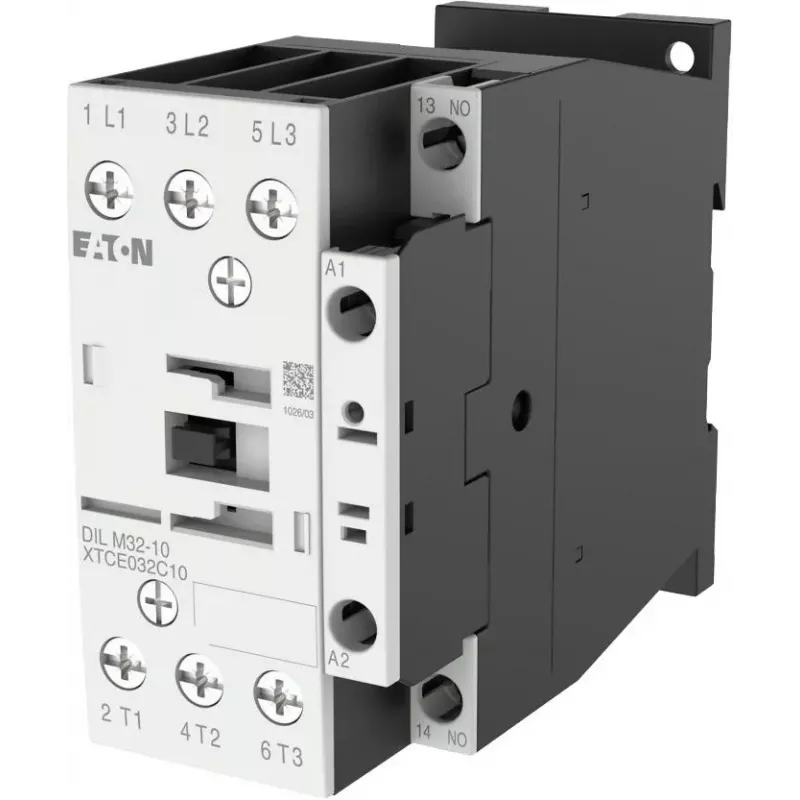

Eaton DILM32-10(RDC24) jaudas kontaktors, 3 polu, 32 A, 24-27 V DC spole, 1 NO palīgkontakts 277274

32 A pie AC-3 (400 V) un 15 kW komutācijas jauda — Eaton DILM32-10(RDC24) ir kompakts risinājums, kas paredzēts trīsfāžu motoru un citu AC slodžu drošai pārslēgšanai.

Galvenās priekšrocības

• Augsta elektriskā izturība: vairāk nekā 1,5 miljoni darbību AC-3 režīmā
• Plašs darba temperatūras diapazons no -25 °C līdz +60 °C
• Nominālais impulsa izturības spriegums 6 kV nodrošina robustu izolāciju
• Kompakts dizains — montāža uz DIN sliedes vai ar skrūvēm

Kam piemērots

Šis kontaktors ir ideāls industriālo vadības panelu, motoru palaidēju un citu automātikas sistēmu veidotājiem, kur nepieciešama uzticama 32 A slodzes pārslēgšana. Pateicoties 24-27 V DC spolei, to var ērti integrēt arī sistēmās ar līdzstrāvas vadības spriegumu.

Tehniskā specifikācija

• Galvenie kontakti: 3 normāli atvērti (NO)
• Palīgkontakti: 1 normāli atvērts (NO)
• Nominālā darba strāva (AC-3, 400 V): 32 A
• Nominālā darba jauda (AC-3, 400 V): 15 kW
• Nominālā darba strāva (AC-1, 400 V): 50 A
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Aizsardzības pakāpe: IP20
• Savienojumu tips: skrūvju spailes
• Darba temperatūras diapazons: -25 °C līdz +60 °C
• Elektriskā izturība (AC-3): >1,5 x 10^6 darbības
• Standarti: IEC/EN 60947, VDE, UL, CSA

Kā lietot

Kontaktoru montē uz DIN sliedes vai piestiprina ar skrūvēm. Pievienojiet galvenos kontaktus trīsfāžu barošanas ķēdei un motoram, bet spoles vadības spriegumu (24-27 V DC) — atbilstošajai vadības ķēdei. Palīgkontaktu var izmantot signālu padevei vai bloķēšanas shēmās.

Padoms: pirms montāžas pārliecinieties, ka vadības spriegums atbilst spoles parametriem (24-27 V DC). Lai nodrošinātu ilgmūžību, ievērojiet ražotāja norādīto pievilkšanas griezes momentu skrūvju spailēm un regulāri pārbaudiet kontaktu stāvokli.
