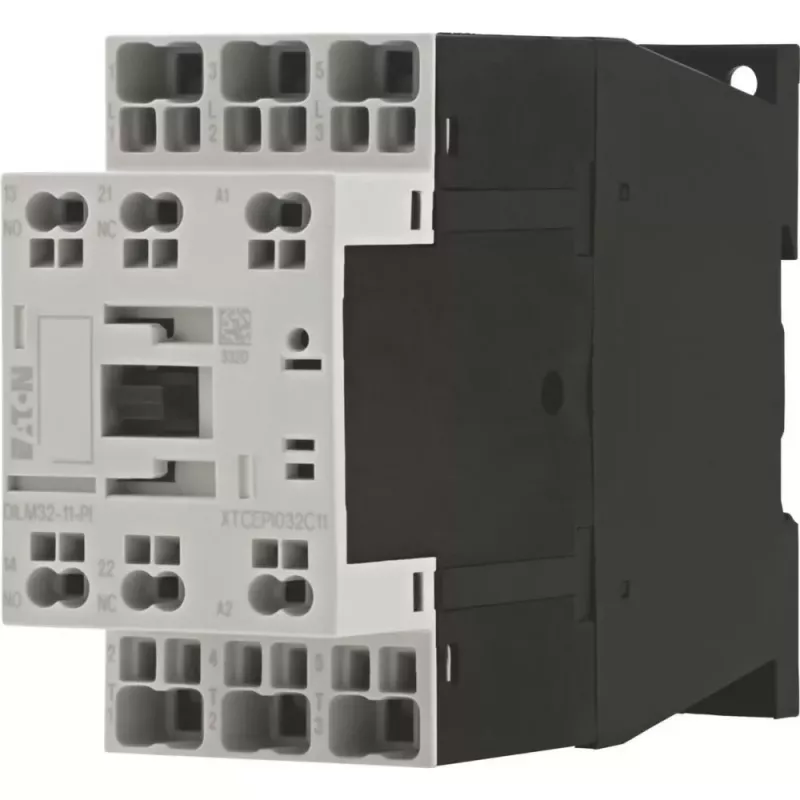

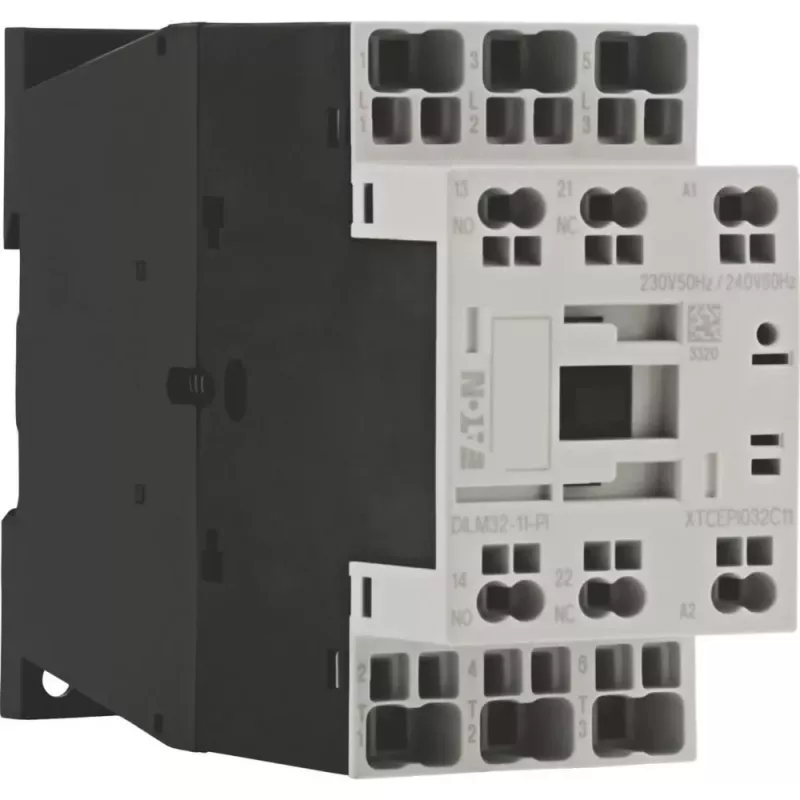

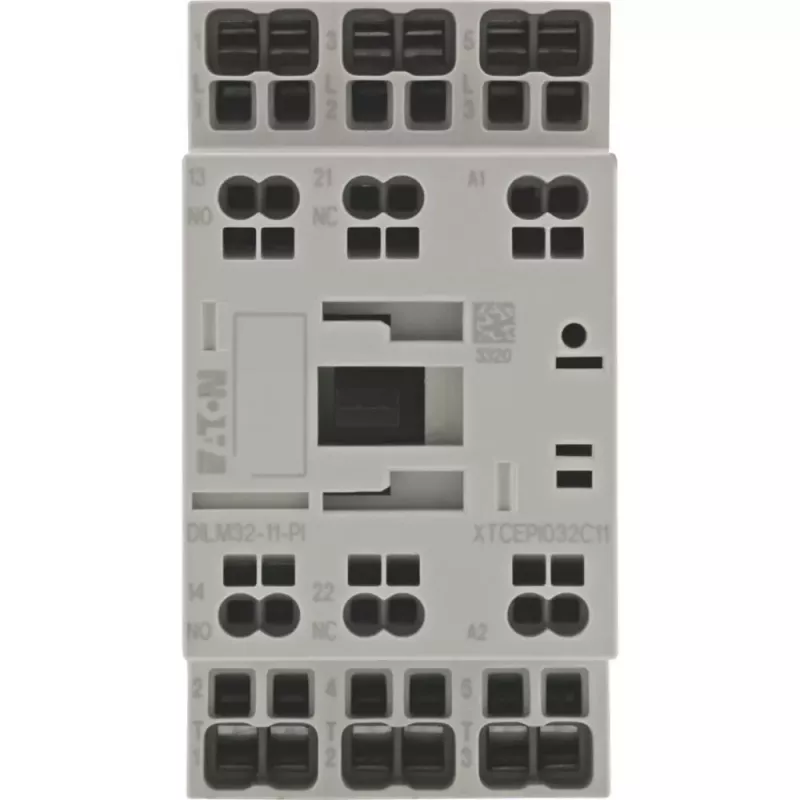

Eaton DILM32-11 jaudas kontaktoris, 3 polu, 32 A, 230/240 V AC spole, 1NO+1NC palīgkontakti 199289

Kad jāslēdz jaudīgs trīsfāžu motors vai cita liela slodze, parasts kontaktors var izrādīties par vāju. Eaton DILM32-11 ir konstruēts tieši šādiem uzdevumiem – tas droši pārslēdz strāvas līdz 32 A (AC-3, 400 V) un 50 A (AC-1, 400 V), tāpēc piemērots gan motoru vadībai, gan jaudas sadalei rūpnieciskās sistēmās.

Kāpēc izvēlēties DILM32-11

• Trīs galvenie kontakti (3 NO) un iebūvēts palīgkontaktu bloks 1NO+1NC – ērti vadības un atgriezeniskās saites signāliem.
• Spole paredzēta 230 V AC (50 Hz) vai 240 V AC (60 Hz) – saderīga ar standarta rūpnieciskajiem vadības spriegumiem.
• Augsta elektriskā izturība: 1,5 miljoni darbības ciklu (AC-3).
• Plašs darbības temperatūras diapazons: no -25 °C līdz +60 °C.
• Kompakts korpuss ar skrūvju spailēm – vienkārša uzstādīšana uz DIN sliedes vai ar skrūvēm.

Tehniskie dati

• Polu skaits: 3
• Galvenie kontakti: 3 NO
• Palīgkontakti: 1 NO + 1 NC
• Nominālā darba strāva (AC-3, 400 V): 32 A
• Nominālā darba strāva (AC-1, 400 V): 50 A
• Spoles spriegums: 230 V AC (50 Hz), 240 V AC (60 Hz)
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālais darba spriegums (Ue): 690 V
• Montāža: DIN sliede / skrūves
• Aizsardzības pakāpe: IP20
• Savienojumu tips: skrūvju spailes
• Elektriskā kalpošana (AC-3): 1,5 x 10^6 darbības

Kam piemērots

Šis kontaktors ir paredzēts elektriķiem, apkopes speciālistiem un automatizācijas inženieriem, kuri strādā ar rūpnieciskajām iekārtām. Tas lieliski der motoru palaišanai, apgaismojuma un sildelementu vadībai, kā arī citām jaudas komutācijas vajadzībām. Pateicoties IP20 aizsardzībai, to var izmantot tikai noslēgtos sadales skapjos.

Lietošana

Uzstādiet kontaktoru uz 35 mm DIN sliedes vai piestipriniet ar skrūvēm. Pievienojiet galvenos kontaktus (L1, L2, L3, T1, T2, T3) pie barošanas un slodzes, ievērojot shēmu. Spoles spailēm A1 un A2 pieslēdziet vadības spriegumu 230 V AC (50 Hz) vai 240 V AC (60 Hz). Palīgkontaktus 1NO un 1NC izmantojiet vadības ķēdēs – piemēram, pašnoturēšanai vai signālam par kontaktora stāvokli. Pirms darba uzsākšanas pārliecinieties, ka sistēma ir atslēgta no sprieguma.

Padoms: vienmēr pārbaudiet, vai spoles spriegums atbilst jūsu vadības ķēdei. Ja izmantojat 60 Hz tīklu, spole darbojas ar 240 V AC, bet 50 Hz gadījumā – ar 230 V AC. Lai pagarinātu kontaktora kalpošanas laiku, izvairieties no pārslodzēm un nodrošiniet atbilstošu dzesēšanu sadales skapī.
