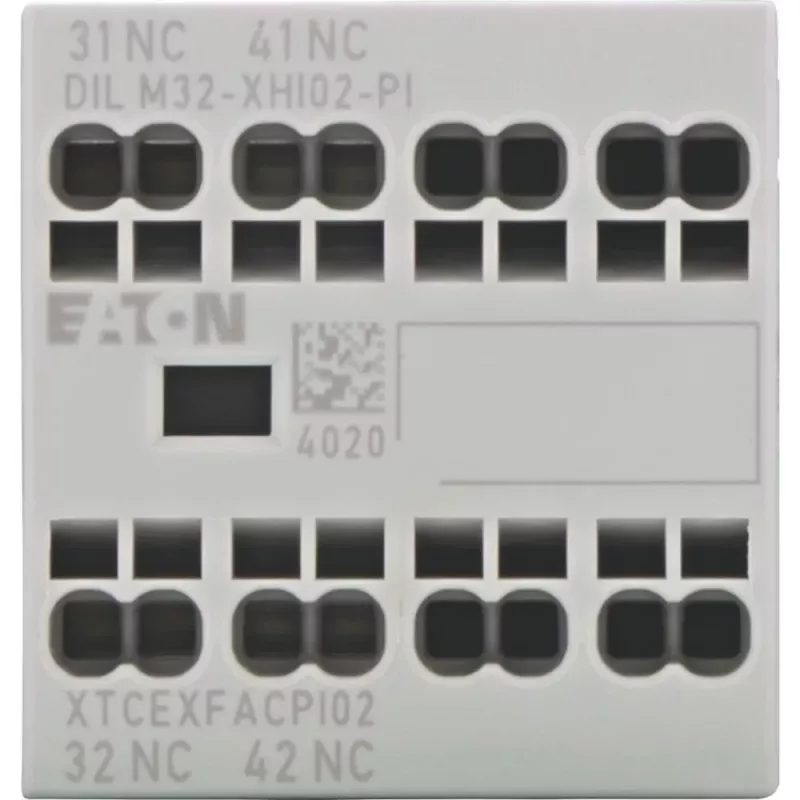

Eaton DILM32-XHI02-PI palīgkontaktu bloks, 2 NC, 4 A, priekšējā montāža 199310

Ja kontaktora iebūvētie kontakti vairs nav pietiekami vadības ķēdes loģikai, šis Eaton palīgkontaktu bloks paplašina iespējas bez jauna kontaktora iegādes. DILM32-XHI02-PI nodrošina divus normāli slēgtus (NC) kontaktus, kas ļauj ērti realizēt signālu ķēdes, bloķēšanas vai atgriezeniskās saites funkcijas.

Kam tas noder

Rūpnieciskās automatizācijas un elektroapgādes sistēmās bieži vajag papildu NC kontaktus, piemēram, lai izslēgtu blakus ķēdi, kad galvenais kontaktors tiek aktivizēts, vai lai pārraidītu statusu uz vadības kontrolieri. Šis bloks ir paredzēts Eaton DILM7 līdz DILM32 kontaktoriem un uzstādāms tieši priekšpusē, tāpēc nomaiņa vai papildināšana neprasa sarežģītu pārbūvi.

Galvenās priekšrocības

• Divi NC kontakti – elastīga vadības un signalizācijas shēmu veidošana
• Nominālā darba strāva 4 A pie AC-15 (220/240 V) – pietiekama tipiskām vadības ķēdēm
• Priekšējā montāža uz DILM7–DILM32 kontaktoriem – ātra uzstādīšana
• Augsta elektriskā izturība: 1,3 miljoni darbības ciklu
• Plašs darba temperatūras diapazons: no -25 līdz +60 °C

Tehniskie dati

• Kontaktu konfigurācija: 0 NO / 2 NC
• Nominālā darba strāva (AC-15, 220/240 V): 4 A
• Nominālā darba strāva (DC-13, 24 V): 1 A
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Aizsardzības pakāpe: IP20
• Savienojuma tips: skrūvju spailes
• Pievienojamība (viendzīslas vads): 0,75–2,5 mm² (1 vai 2 vadi)
• Pievienojamība (daudzdzīslu ar uzmavu): 0,75–2,5 mm² (1 vai 2 vadi)
• Mehāniskā izturība: 10 miljoni darbības ciklu
• Elektriskā izturība: 1,3 miljoni darbības ciklu
• Atbilstība standartiem: IEC/EN 60947-5-1

Kā uzstādīt

Bloku uzsprauž kontaktora priekšpusē paredzētajā vietā, pēc tam pievelk skrūvju spailes atbilstoši shēmai. Pārliecinieties, ka vadi atbilst 0,75–2,5 mm² diapazonam un ka izolācijas attālumi tiek ievēroti atbilstoši IEC/EN 60947-5-1 prasībām. Pirms ieslēgšanas pārbaudiet kontaktu darbību ar multimetru.

Kam piemērots

Elektriķiem, automatizācijas inženieriem un apkopes personālam, kas strādā ar Eaton DILM sērijas kontaktoriem un vēlas paplašināt vadības ķēdes ar uzticamiem NC kontaktiem. Piemērots arī mācību laboratorijām un ražošanas līniju modernizācijai.

Padoms: vienmēr pārbaudiet, vai jūsu kontaktora modelis ir DILM7–DILM32 diapazonā, jo citu sēriju kontaktoriem šis bloks var nebūt savietojams. Uzstādot, izmantojiet pareiza izmēra skrūvgriezi, lai nesabojātu spailes.
