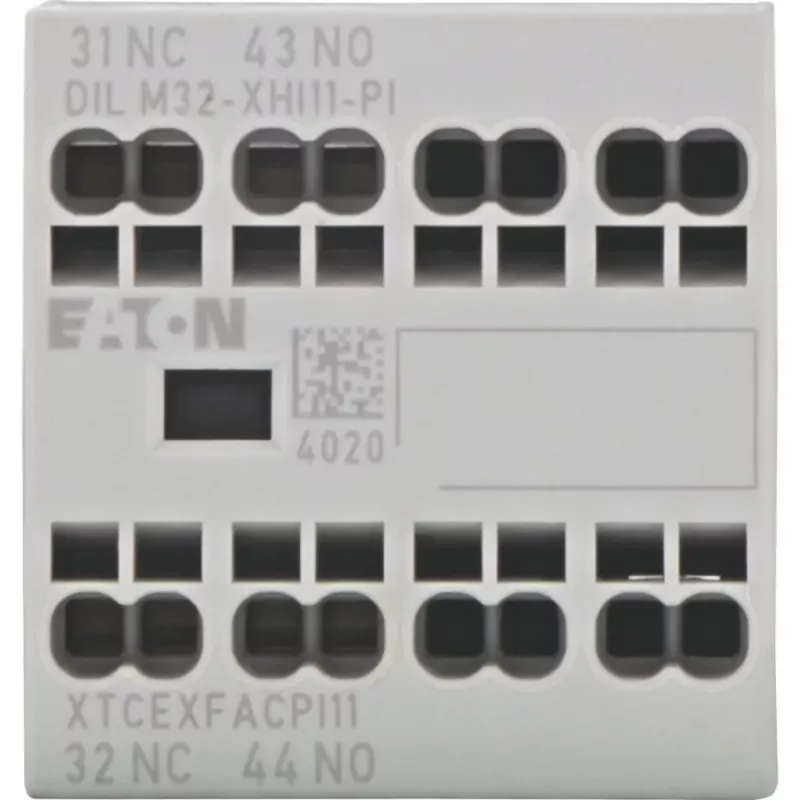

Eaton DILM32-XHI11-PI papildu kontaktu bloks, 1 NO + 1 NC, 4 A, priekšējā montāža, DILM7-DILM32 kontaktoriem 199309

Eaton DILM32-XHI11-PI ir papildu kontaktu bloks, kas paredzēts DILM7–DILM32 sērijas kontaktoru vadības un signalizācijas ķēžu paplašināšanai. Tas pievieno vienu normāli atvērtu (NO) un vienu normāli aizvērtu (NC) kontaktu, ļaujot ērti realizēt bloķēšanas, signalizācijas un loģikas funkcijas.

Kam tas paredzēts

Elektromontieriem, sadales skapju būvētājiem un apkopes speciālistiem, kuri vēlas paplašināt esošo Eaton DILM7–DILM32 kontaktoru funkcionalitāti, nemainot galveno shēmu.

Galvenās priekšrocības

• Kontaktu konfigurācija: 1 NO + 1 NC
• Nominālā darba strāva: 4 A pie AC-15 230 V, 1 A pie DC-13 220 V
• Priekšējā montāža – ātra uzstādīšana uz saderīgiem kontaktorim
• Skrūvju spailes nodrošina drošu un pret vibrācijām izturīgu savienojumu
• Nominālais izolācijas spriegums 690 V, impulsa izturība 6 kV
• Darba temperatūras diapazons no -25 °C līdz +60 °C
• Termoplastmasas korpuss pelēkā/melnā krāsā

Specifikācijas

• Zīmols: Eaton
• Modelis: DILM32-XHI11-PI
• Ražotāja kods: 199309
• EAN: 4015081973934
• Kontaktu konfigurācija: 1 NO + 1 NC
• Polu skaits: 2
• Montāžas veids: priekšējā montāža
• Saderība: DILM7 līdz DILM32 kontaktoriem
• Nominālā darba strāva (AC-15, 230 V): 4 A
• Nominālā darba strāva (DC-13, 220 V): 1 A
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Aizsardzības pakāpe: IP20
• Savienojuma veids: skrūvju spailes
• Standarti: IEC/EN 60947
• Darba temperatūras diapazons: -25 līdz +60 °C
• Papildu kontakta tips: momentānais
• Sērija: DILM
• Materiāls: termoplastmasa
• Krāsa: pelēka/melna
• Atbilst RoHS: jā

Kā lietot

Bloku uzstāda uz kontakttora priekšējās daļas, kur tas fiksējas ar speciāliem fiksatoriem. Pēc tam pievienojiet vadus pie skrūvju spailēm atbilstoši shēmai. Pārliecinieties, ka kontakttora modelis ir DILM7–DILM32 diapazonā.

Pirms pasūtīšanas pārbaudiet sava kontakttora modeli – šis bloks der tikai DILM7 līdz DILM32 sērijai. Augstas komutācijas frekvences gadījumā ņemiet vērā kontaktu elektrisko izturību pie jūsu slodzes apstākļiem.
