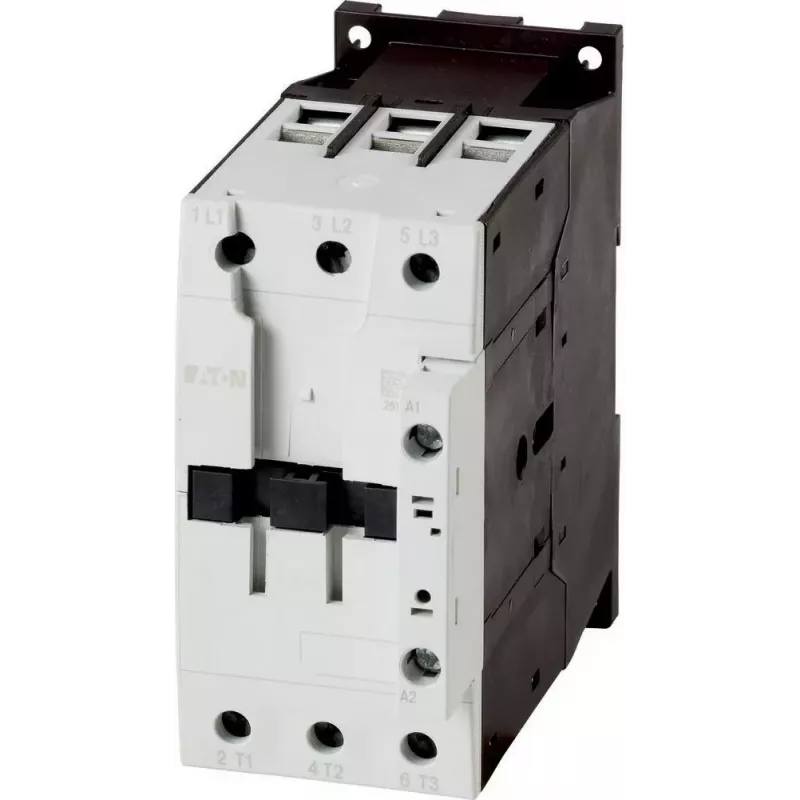

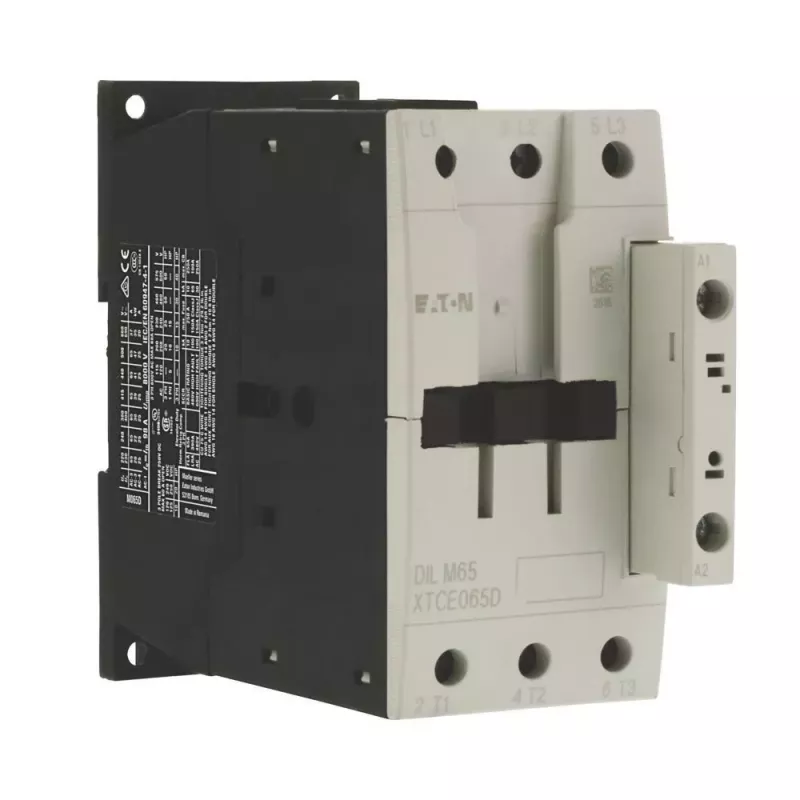

Eaton DILM65 jaudas kontaktors 230V AC 65A 30kW 3-polu 277902

Eaton DILM65 ir jaudas kontaktors, kas izceļas ar spēju ilgstoši izturēt 10 miljonus mehānisko darbību un 1,5 miljonus elektrisko darbību. Šī izturība padara to par uzticamu izvēli industriālām vadības sistēmām, kur bieža pārslēgšanās ir ikdiena.

Priekšrocības

Kontaktors nodrošina stabilu trīsfāžu maiņstrāvas motoru pārslēgšanu līdz 30 kW pie 400 V. Tā 65 A nominālā darba strāva un 230 V AC vadības spriegums ļauj to viegli integrēt esošajās vadības shēmās. Montāža iespējama gan uz DIN sliedes, gan ar skrūvēm, bet skrūvju spailes nodrošina drošu un pret vibrācijām izturīgu savienojumu.

Piemērots

• Motoru iedarbināšanai un apturēšanai industriālās iekārtās
• Apkures, ventilācijas un gaisa kondicionēšanas sistēmām
• Sūkņu un kompresoru vadības paneļiem
• Vispārīgai trīsfāžu slodžu pārslēgšanai līdz 65 A

Galvenie tehniskie dati

• Nominālā darba strāva (AC-3, 400 V): 65 A
• Nominālā darba jauda (AC-3, 400 V): 30 kW
• Vadības spriegums: 230 V AC, 50/60 Hz
• Nominālais darba spriegums: 690 V AC
• Nominālais izolācijas spriegums: 690 V AC
• Nominālais impulsa izturības spriegums: 8 kV
• Polu skaits: 3
• Montāža: DIN sliede vai skrūves
• Spaiļu tips: skrūvju spailes
• Darba temperatūra: -25 līdz +60 °C
• Aizsardzības pakāpe (priekšpuse): IP20

Izmantošana

Pirms montāžas pārliecinieties, ka vadības ķēdes spriegums atbilst kontaktora spoles 230 V AC prasībām. Savienojiet trīsfāžu barošanas vadus ar kontaktora spailēm atbilstoši shēmai, ievērojot drošības noteikumus. Ierīce ir paredzēta uzstādīšanai sadales skapjos vai citās aizsargātās vidēs.

Ieteikumi

Lai nodrošinātu drošu motoru vadību, apvienojiet DILM65 ar atbilstošiem termiskās aizsardzības relejiem un palīgkontaktu blokiem. Pārbaudiet, vai vadības spriegums atbilst spoles parametriem, un nodrošiniet īsslēguma aizsardzības koordināciju saskaņā ar vietējiem noteikumiem.
