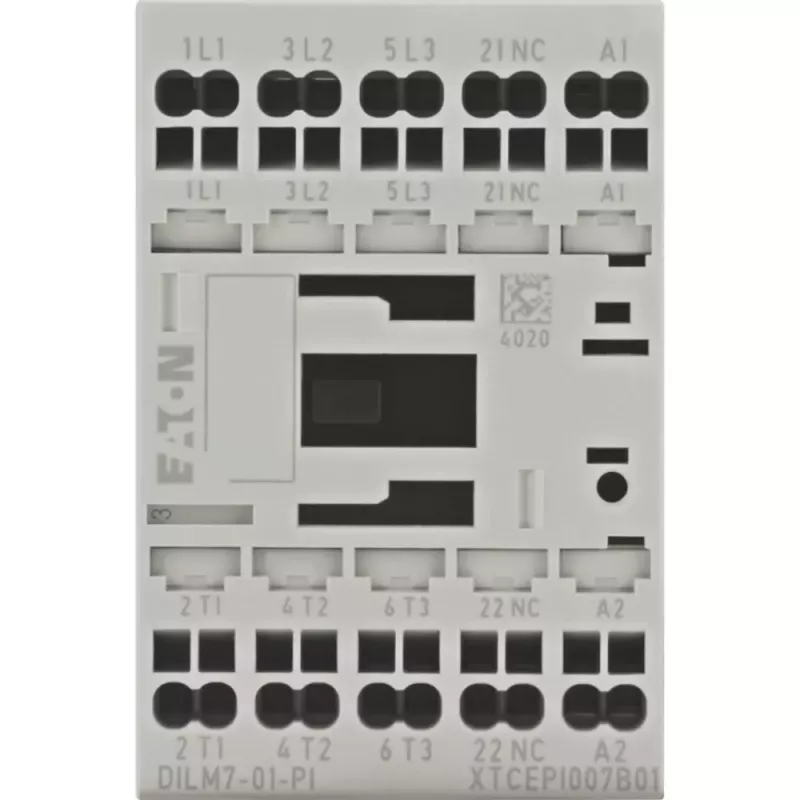

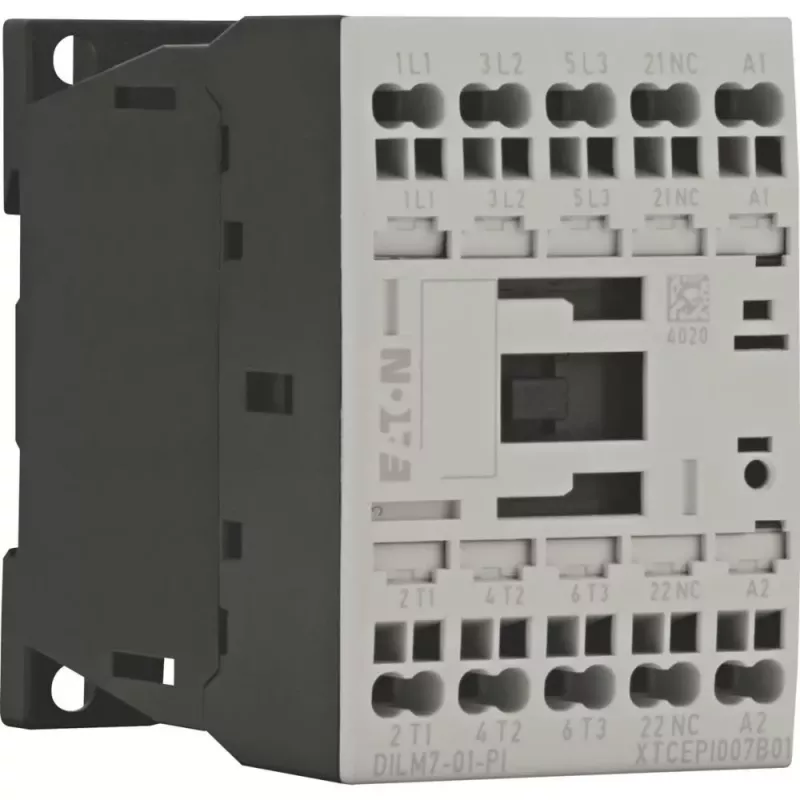

EATON DILM7-01(24VDC) jaudas kontaktors, 3 polu, 400V, 3kW, 1NC, 24VDC, 199228

EATON DILM7-01(24VDC) ir kompakts jaudas kontaktors, kas paredzēts trīsfāžu motoru pārslēgšanai līdz 3 kW jaudai pie 400 V AC. Tā 24 V DC spole nodrošina uzticamu darbību vadības ķēdēs, kur nepieciešams līdzstrāvas vadības spriegums.

Priekšrocības

Kompaktie izmēri (rāmja izmērs no DILM7 līdz DILM15) ļauj to uzstādīt gan uz DIN sliedes, gan ar skrūvēm. Skrūvju spailes nodrošina vienkāršu un drošu savienojumu. Kontaktors ir paredzēts 7 A darba strāvai (AC-3) un 690 V izolācijas spriegumam, kas garantē ilgmūžību un drošību.

Piemērots

• Motoru iedarbināšanai un apturēšanai rūpnieciskajās vadības panelēs
• Pretestības slodžu pārslēgšanai līdz 7 A
• Lietojumiem, kuros nepieciešams līdzstrāvas vadības spriegums

Galvenie tehniskie dati

• Polu skaits: 3
• Nominālā darba strāva (AC-3, 400 V): 7 A
• Nominālā darba jauda (AC-3, 400 V): 3 kW
• Spoles spriegums: 24 V DC
• Palīgkontakti: 1 NC
• Galvenās ķēdes nominālais darba spriegums: 380–400 V AC
• Nominālais izolācijas spriegums: 690 V AC
• Nominālais impulsa izturības spriegums: 6 kV
• Montāža: DIN sliede / skrūves
• Spailes: skrūvju
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -25 līdz +60 °C
• Elektriskā kalpošanas ilgums (AC-3): 1,5 × 10⁶ darbības cikli
• Mehāniskais kalpošanas ilgums: 10 × 10⁶ darbības cikli

Ieteikumi

Izvēlieties atbilstošu termoreleju motoru aizsardzībai. Pārliecinieties, ka spoles spriegums atbilst vadības ķēdes spriegumam.
