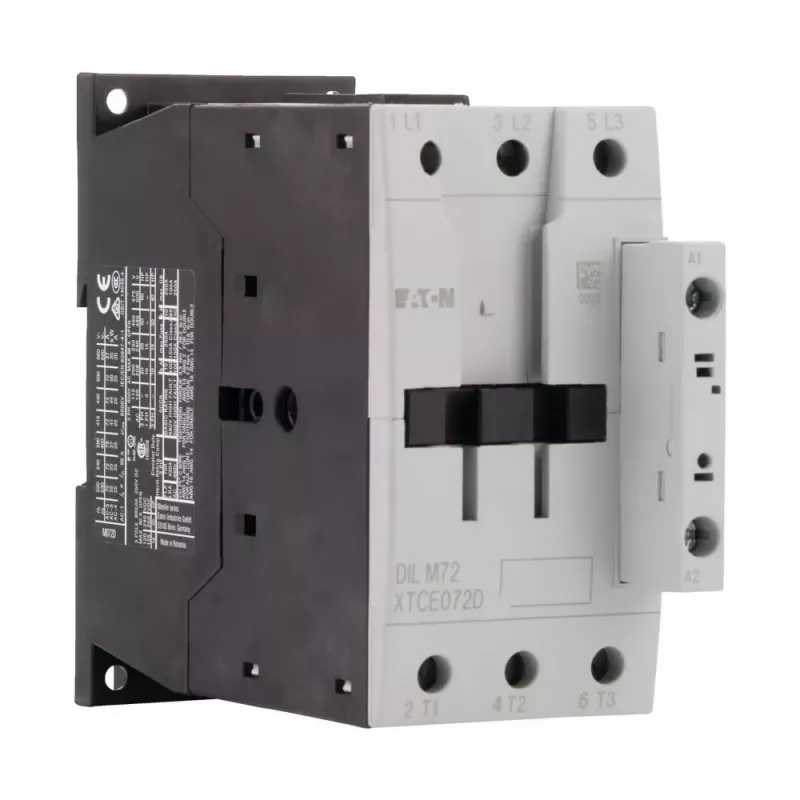

Eaton DILM72(RDC24) jaudas kontaktors, 3 polu, 72 A, 24 V DC spole 107671

Kad trīsfāžu slodzes jāslēdz droši un ilgstoši, izvēle bieži ir Eaton DILM72(RDC24) jaudas kontaktors. Tas ir paredzēts 72 A strāvai un 24 V DC spolei, kas ir standarta risinājums PLC vadītās sistēmās. Kompakts, DIN sliedes montāžai vai skrūvēšanai, ar iebūvētiem palīgkontaktiem.

Galvenās priekšrocības

• Augsta komutācijas jauda: 72 A (AC-3, 400 V) un 90 A (AC-1, 400 V)
• 24 V DC spole – tieša savietojamība ar PLC izejām
• Iebūvēti 1 NO + 1 NC palīgkontakti
• Ilgs kalpošanas laiks: 1,5 miljoni elektrisko ciklu (AC-3), 10 miljoni mehānisko
• DIN sliedes vai skrūvju montāža
• Plašs darba temperatūras diapazons: no -25 līdz +60 °C
• Atbilst IEC/EN 60947 un VDE 0660 standartiem

Kam piemērots

Mašīnbūves un sadales skapju būvētājiem, kuri meklē uzticamu risinājumu motoru vadībai. Piemērots konveijeriem, sūkņiem, ventilatoriem, kā arī apkures un apgaismojuma vadībai rūpnieciskās ēkās. Der arī darbgaldu trīsfāžu slodžu komutācijai.

Tehniskā specifikācija

• Ražotāja kods: 107671
• Nominālā darba strāva (AC-3, 400 V): 72 A
• Nominālā darba strāva (AC-1, 400 V): 90 A
• Nominālais darba spriegums: 690 V AC
• Spoles spriegums: 24 V DC
• Palīgkontakti: 1 NO + 1 NC
• Nominālā jauda (AC-3, 400 V): 37 kW
• Aizsardzības pakāpe: IP20
• Pieslēgumi: skrūvju spailes
• Nominālais impulsa izturības spriegums: 8 kV
• Nominālais izolācijas spriegums: 690 V
• Pārsprieguma kategorija: III

Kā lietot

Kontaktors paredzēts vadības ķēdēm ar 24 V DC barošanu. Pievienojiet spoles spailes pie PLC izejas vai vadības sprieguma avota, bet jaudas kontaktu spailes – pie trīsfāžu slodzes. Skrūvju spailes nodrošina drošu vara vadītāju savienojumu. Montāža uz DIN sliedes vai ar skrūvēm.

Padoms: pirms montāžas pārliecinieties, ka spoles spriegums atbilst vadības ķēdes spriegumam. Izmantojiet kontaktoru kopā ar atbilstošu termisko pārslodzes releju, lai aizsargātu motoru. Regulāri pārbaudiet skrūvju savienojumu pievilkšanas momentu, īpaši pēc pirmajām darba stundām.
