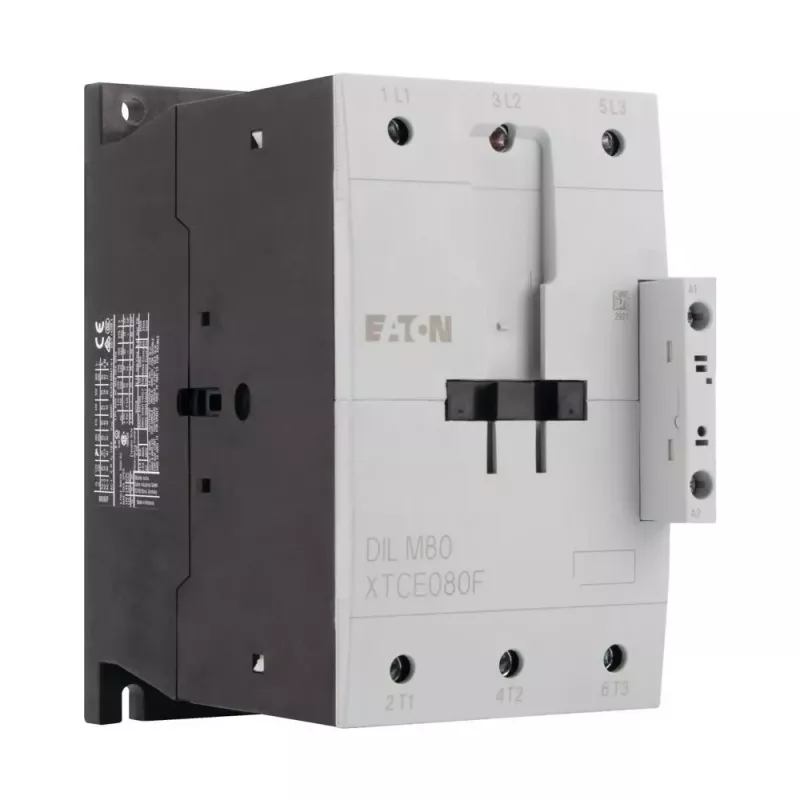

Eaton DILM80 3 polu jaudas kontaktors, 80 A AC-3, 230 V AC 50 Hz / 240 V AC 60 Hz spole 239402

Eaton DILM80 ir 3 polu jaudas kontaktors, kas paredzēts trīsfāžu motoru komutācijai līdz 37 kW pie 400 V. Tas ir uzticams risinājums industriālajiem elektriķiem un sadales skapju būvētājiem, kur nepieciešama ilgstoša un droša darbība.

Galvenās priekšrocības

• Augsta komutācijas jauda: 80 A AC-3 un 100 A AC-1
• Plats spoles sprieguma diapazons: 230 V AC 50 Hz / 240 V AC 60 Hz
• Kompekts dizains ar skrūvju spailēm vienkāršai uzstādīšanai
• Mehāniskā izturība līdz 10 miljoniem darbību
• Elektriskā izturība AC-3 režīmā: 1,5 miljoni darbību
• DIN sliedes vai skrūvju montāža
• Aizsardzības pakāpe IP20
• Darba temperatūra: -25 līdz +60 °C

Kam piemērots

Šis kontaktors ir ideāli piemērots motoru palaišanai un apturēšanai industriālajās iekārtās, apkures un apgaismojuma vadībai ēku automatizācijā, kā arī galvenajai komutācijai sadales skapjos. To var izmantot gan 50 Hz, gan 60 Hz tīklos, pateicoties plašajam spoles sprieguma diapazonam.

Tehniskā specifikācija

• Kontaktora tips: Jaudas kontaktors
• Polu skaits: 3
• Nominālā darba strāva (AC-3, 400 V): 80 A
• Nominālā darba strāva (AC-1, 690 V): 100 A
• Nominālais darba spriegums: līdz 690 V AC
• Vadības spriegums: 230 V AC (50 Hz) / 240 V AC (60 Hz)
• Nominālā jauda (AC-3, 400 V): 37 kW
• Palīgkontakti: 1 NO + 1 NC
• Savienojumu tips: skrūvju spailes
• Montāža: DIN sliede vai skrūves
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -25 līdz +60 °C
• Elektriskā izturība (AC-3): 1,5 miljoni darbību
• Mehāniskā izturība: 10 miljoni darbību

Lietošanas norādes

Uzstādiet kontaktoru uz 35 mm DIN sliedes vai ar skrūvēm. IP20 korpuss ir paredzēts montāžai sadales skapju iekšpusē. Kontaktu nomaiņa ir iespējama, kas atvieglo apkopi.

Padoms: Pirms uzstādīšanas pārliecinieties, ka spoles spriegums atbilst tīkla spriegumam. Regulāri pārbaudiet kontaktu stāvokli, lai nodrošinātu drošu darbību.
