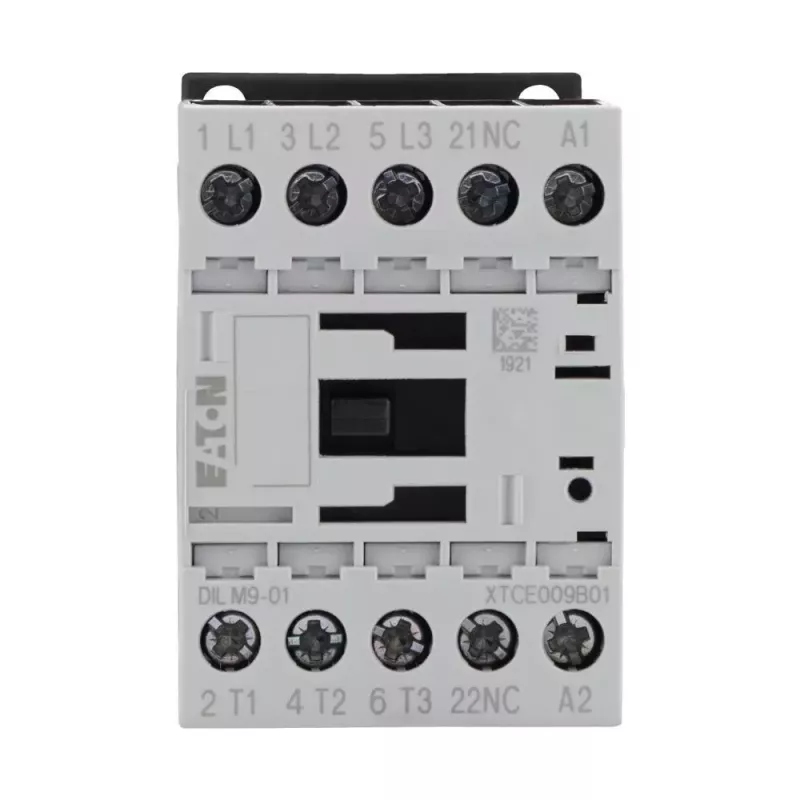

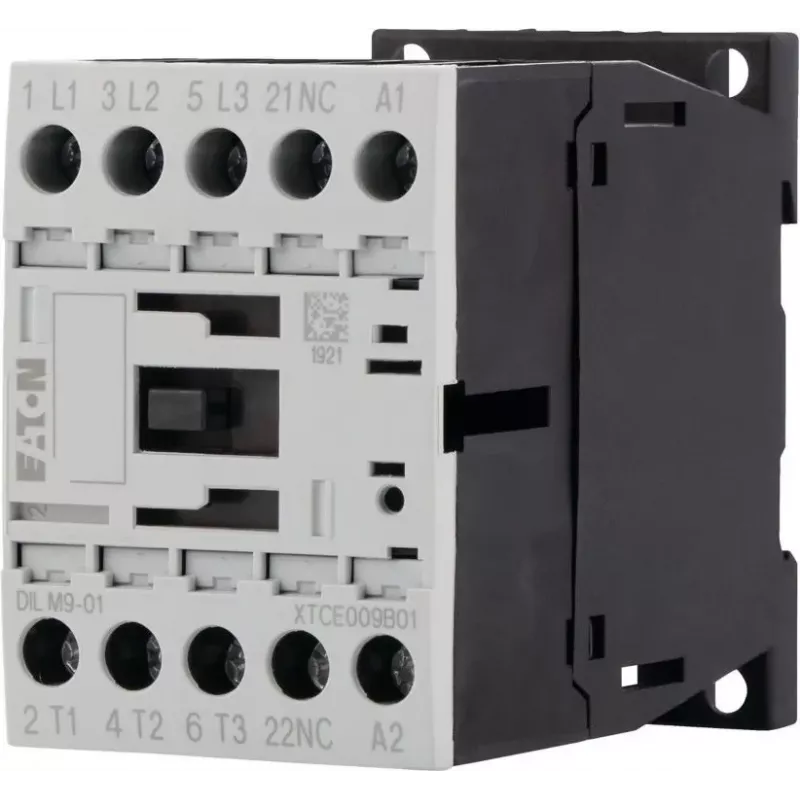

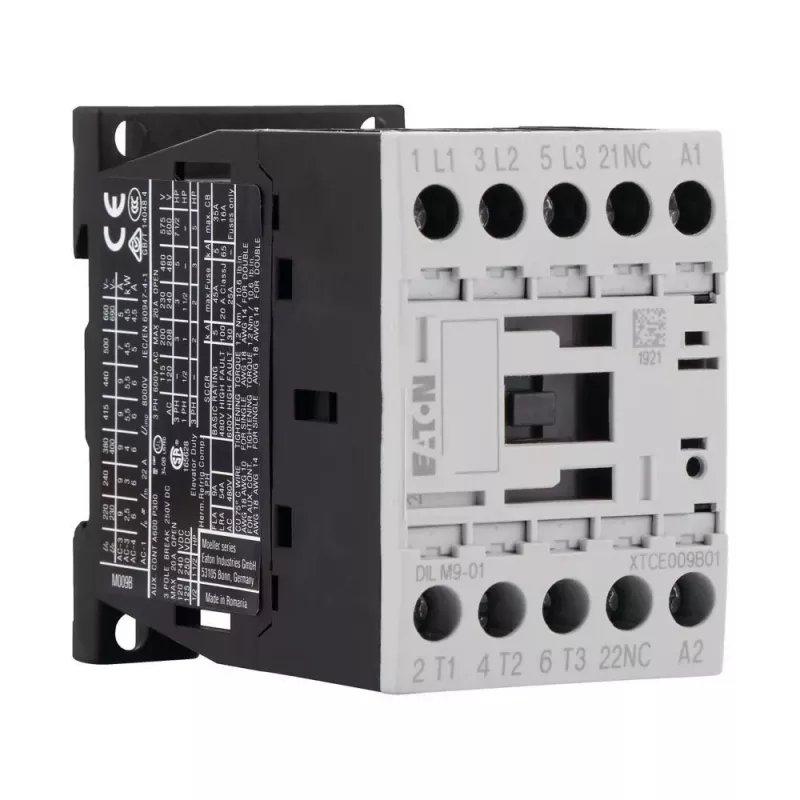

Eaton DILM9-01 24V AC 50Hz trīspolu kontaktors, 9A, 1NO, IP20 276712

Kad vadības panelī jāslēdz motors līdz 4 kW, Eaton DILM9-01 dod stabilu un ilgmūžīgu risinājumu. Šis trīspolu kontaktors ar 24 V AC 50 Hz spoli ir paredzēts tiešai motoru palaišanai un vadībai, kā arī pretestības slodžu pārslēgšanai līdz 22 A. Tā mehāniskā izturība sasniedz 10 miljonus darbību, tāpēc tas ir piemērots intensīvai lietošanai rūpnieciskos apstākļos.

Priekšrocības

Kontaktora nominālais izolācijas spriegums ir 690 V un impulsa izturība 6 kV, kas nodrošina drošu darbību prasīgās vidēs. Elektriskā izturība AC-3 režīmā ir 1,5 miljoni darbību, bet mehāniskā – 10 miljoni. Darba temperatūras diapazons no -25 līdz +60 °C ļauj izmantot gan aukstās, gan karstās telpās. Savienojumi ar skrūvju spailēm un montāža uz DIN sliedes vai ar skrūvēm atvieglo uzstādīšanu.

Piemērots

• Motoru palaišanai un vadībai līdz 4 kW pie 400 V AC-3
• Pretestības slodžu pārslēgšanai līdz 22 A pie AC-1
• Rūpnieciskiem vadības paneļiem ar 24 V AC vadības spriegumu

Galvenie parametri

• Spoles spriegums: 24 V AC, 50 Hz
• Galvenie poli: 3
• Palīgkontakti: 1 NO
• Nominālā darba strāva (AC-3, 400 V): 9 A
• Nominālā darba jauda (AC-3, 400 V): 4 kW
• Nominālā darba strāva (AC-1, 400 V): 22 A
• Nominālais izolācijas spriegums: 690 V
• Nominālais impulsa izturības spriegums: 6 kV
• Aizsardzības pakāpe: IP20
• Montāža: DIN sliede / skrūves
• Savienojumu tips: skrūvju spailes
• Darba temperatūra: -25 līdz +60 °C
• Elektriskā izturība (AC-3): 1,5 x 10^6 darbības
• Mehāniskā izturība: 10 x 10^6 darbības

Ieteikumi

Izmantojiet kopā ar atbilstošu termisko pārslodzes releju motoru aizsardzībai. Ja uzstādāt putekļainā vai mitrā vidē, nodrošiniet papildu aizsardzību ar atbilstošu korpusu.
