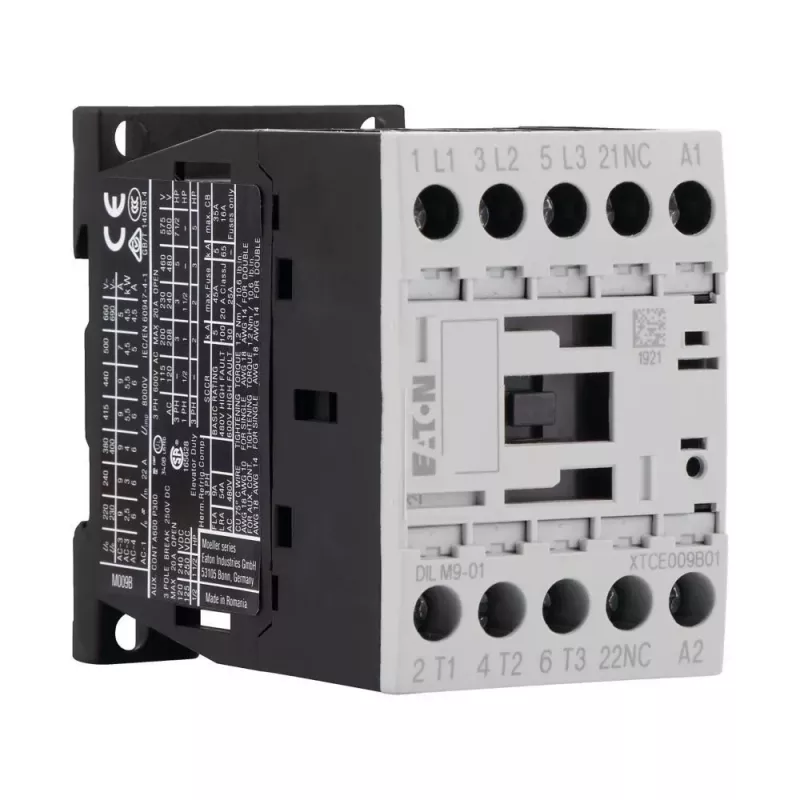

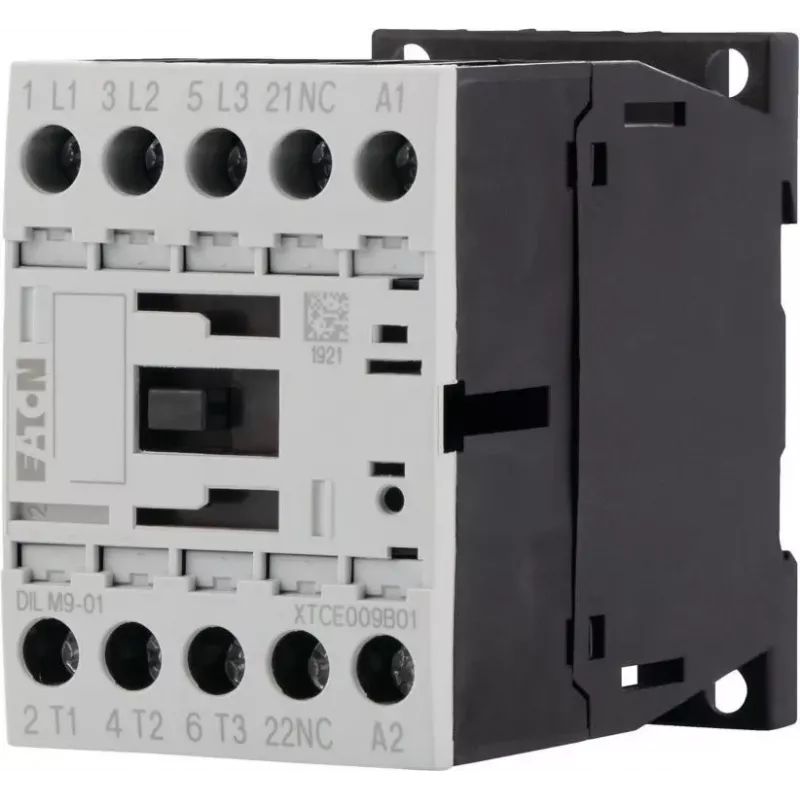

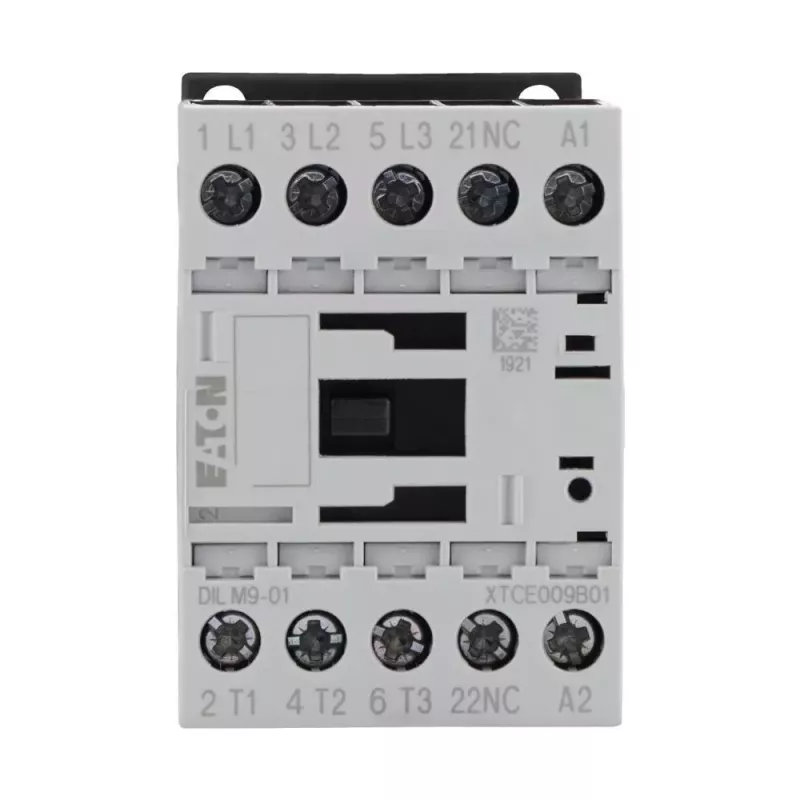

Eaton DILM9-01 jaudas kontaktoris, 3 polu, 9 A, 4 kW, 230 V AC spole 276733

9 A (AC-3) un 4 kW pie 400 V — šie skaitļi ir pamatā uzticamai trīsfāžu motoru vadībai. Eaton DILM9-01 ir kompakts jaudas kontaktoris ar 230 V AC spoli un vienu normāli slēgtu palīgkontaktu, kas paredzēts biežai pārslēgšanai rūpnieciskās iekārtās.

Priekšrocības

Kontaktors iztur līdz 10 miljoniem mehānisko darbības ciklu, tāpēc tas ir piemērots gan motoru palaišanai, gan apkures, apgaismojuma un sūkņu vadībai. Skrūvju spailes un DIN sliedes montāža atvieglo uzstādīšanu sadales skapjos.

Kam piemērots

• Trīsfāžu motoru palaišana un apturēšana rūpnieciskajās mašīnās
• Apkures un apgaismojuma slodžu komutācija
• HVAC sistēmas un sūkņu vadība

Galvenie tehniskie dati

• 3 poli, 1 NC palīgkontakts
• Spole: 230 V AC, 50/60 Hz
• Nominālā darba strāva: 9 A (AC-3, 400 V)
• Nominālā darba jauda: 4 kW (AC-3, 400 V)
• Nominālais izolācijas spriegums: 690 V
• Montāža: DIN sliede vai skrūves

Izmantošana

Pievienojiet barošanas spriegumu spolei (230 V AC) un kontakta ķēdi motoram vai slodzei. Pārliecinieties, ka vadi ir droši iespiesti skrūvju spailēs un kontaktoris ir nofiksēts uz DIN sliedes. Pirms ieslēgšanas pārbaudiet, vai palīgkontakts ir pareizi savienots ar vadības ķēdi.

Padoms: regulāri pārbaudiet skrūvju savienojumu stingrību un tīrību, īpaši vidēs ar putekļiem vai vibrācijām. Ja kontaktoris tiek izmantots biežai pārslēgšanai, ņemiet vērā tā mehānisko izturību — 10 miljoni ciklu ir iespaidīgs rādītājs, taču elektriskā slodze jāaprēķina atbilstoši konkrētajai lietojumprogrammai.
