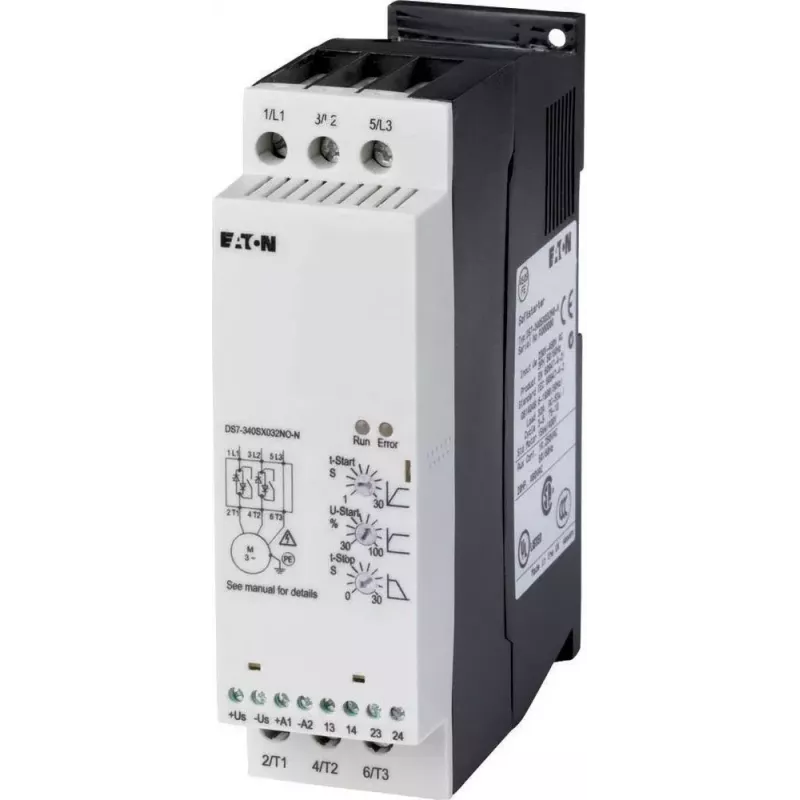

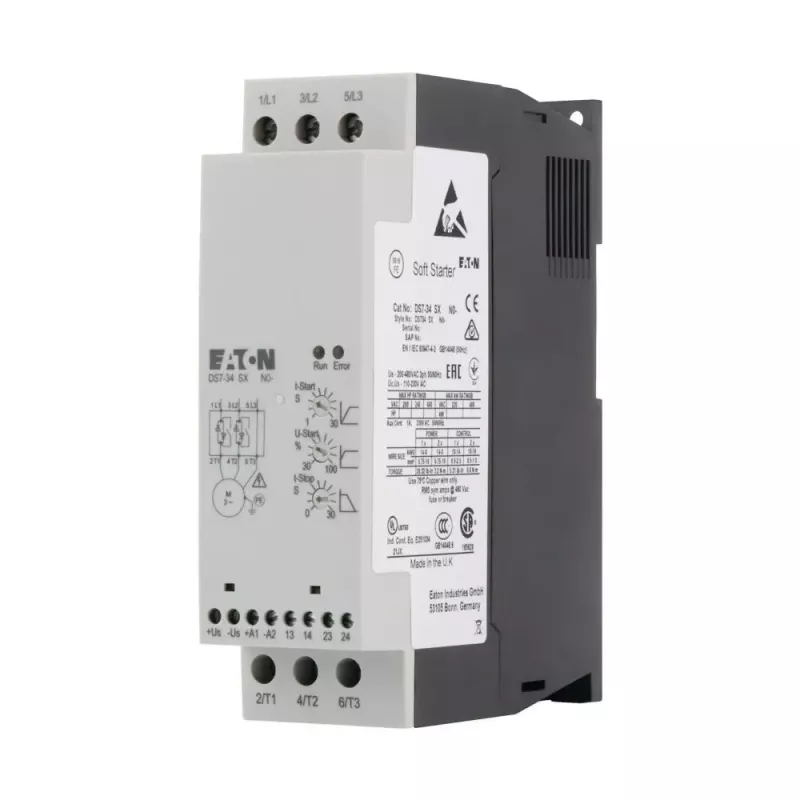

Eaton DS7-340SX016N0-N mīkstās palaišanas ierīce, 16 A, 200-480 V AC, 3 fāzes, 7,5 kW pie 400 V 134912

Ja trīsfāžu motors palaižas ar asu grūdienu, tas nodilst ātrāk un rada strāvas pīķus, kas var traucēt citām iekārtām. Eaton DS7-340SX016N0-N šo problēmu atrisina maigi – tas nodrošina vienmērīgu motora palaišanu un apstāšanos, samazinot gan mehānisko slogu, gan strāvas patēriņu palaišanas brīdī.

Kāpēc izvēlēties šo mīksto palaidēju

Ierīce ir paredzēta trīsfāžu motoriem līdz 7,5 kW (pie 400 V). Tā samazina nodilumu tiem mehānismiem, ko motors darbina – siksnas, ķēdes, reduktori kalpo ilgāk. Iebūvēts apvads (bypass) samazina siltuma izdalīšanos un enerģijas zudumus nepārtrauktas darbības laikā, savukārt iebūvēta motora aizsardzība pret pārslodzi nozīmē, ka nav nepieciešams atsevišķs termorelejs.

Piemērots

• Konveijeriem un materiālu pārvietošanas sistēmām
• Sūkņiem un ventilatoriem, kur nepieciešama vienmērīga palaišana
• Kompresoriem un nelielām mašīnām ar trīsfāžu motoriem līdz 7,5 kW
• Vietām, kur jāsamazina palaišanas strāva, lai izvairītos no sprieguma kritumiem

Galvenie tehniskie dati

• Nominālā darba strāva: 16 A
• Nominālais darba spriegums: 200–480 V AC
• Vadības spriegums: 110–230 V AC/DC
• Motora jauda: 4 kW (230 V), 7,5 kW (400 V), 11 kW (480 V)
• Iebūvēts apvads un motora aizsardzība pret pārslodzi
• Aizsardzības pakāpe: IP20
• Montāža: DIN sliedē vai ar skrūvēm
• Apkārtējās vides temperatūra: -25 līdz +50 °C

Kā lietot

Pirms montāžas pārliecinieties, ka motora nominālā strāva nepārsniedz 16 A un barošanas spriegums ir 200–480 V AC robežās. Pievienojiet ierīci atbilstoši shēmai, kas norādīta ražotāja dokumentācijā. Ja nepieciešama integrācija automatizācijas tīklā, var pievienot SmartWire-DT komunikācijas moduli. Pēc uzstādīšanas pārbaudiet, vai palaišanas laiks un rampas iestatījumi atbilst konkrētajai pielietojumai.

Padoms: ja motors tiek izmantots biežā palaišanas režīmā, iestatiet garāku palaišanas rampu, lai samazinātu strāvas pīķus. Regulāri pārbaudiet dzesēšanas apstākļus – IP20 nozīmē, ka ierīce ir jāaizsargā no putekļiem un mitruma.
