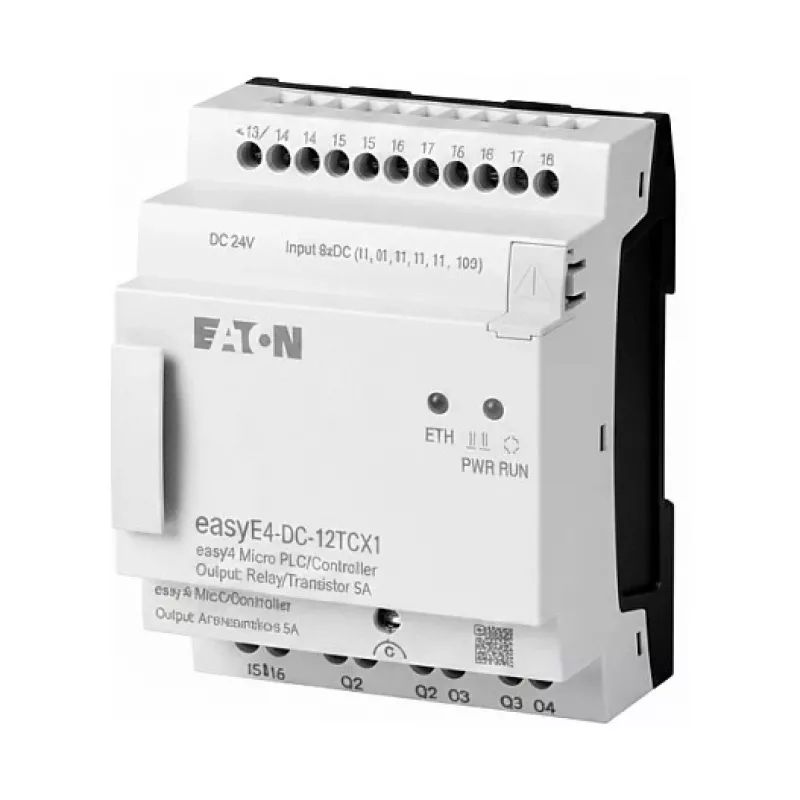

EATON vadības relejs EASY-E4-DC-12TCX1 24 VDC, 8 izejas (4 pārslēgšanas) modelis 197214

EATON EASY-E4-DC-12TCX1 ir kompakts vadības releja modulis, kas paredzēts rūpnieciskajai automatizācijai un vadības paneļiem. Tas darbojas no 24 VDC barošanas un nodrošina astoņas izejas, no kurām četras ir pārslēgšanas (SPDT) kontakti, ļaujot elastīgi pārslēgt vadības ķēdes un signālus starp zema sprieguma loģiku un lauka ierīcēm. Modulis ir paredzēts montāžai panelī un integrācijai releju loģikā, iekārtu vadībā un drošības pārslēgšanas uzdevumos, kur nepieciešama uzticama kontaktu pārslēgšana un skaidra kanālu atdalīšana.

Praktiskas pielietošanas scenāriji

• Releju loģikas un kāpņu shēmu vadība iekārtu paneļos
• Signālu saskarne starp PLC izejām un lauka izpildmehānismiem vai indikatoriem
• Vadības ķēžu sadale un pārslēgšana, kur nepieciešami vairāku veidu kontakti
• Elektromehānisko releju aizstāšana vai paplašināšana vadības skapjos

Galvenās specifikācijas

• Barošanas spriegums: 24 VDC spoles darbībai
• Izejas: 8 pārslēgšanas izejas ar 4 pārslēgšanas (SPDT) kontaktiem
• Kontaktu konfigurācija: jaukta NO/NC iespēja uz pārslēgšanas izejām
• Montāža: paneļa montāža, piemērota rūpnieciskiem vadības korpusiem
• Funkcija: vadības relejs pārslēgšanai un signālu sadalei automatizācijas sistēmās

Uzstādiet releja moduli vadības panelī saskaņā ar vietējiem montāžas un vadu standartiem, pievienojot 24 VDC barošanu spoles spailēm un slodzes ķēdes attiecīgajiem izejas kontaktiem. Pirms barošanas ieslēgšanas pārbaudiet kontaktu nominālos strāvas un slodzes veidus. Izmantojiet pārslēgšanas kontaktus, ja nepieciešama gan normāli atvērta, gan normāli slēgta pārslēgšana; izmantojiet atsevišķas izejas viena kontakta pārslēgšanai. Pēc vadu pievienošanas ieslēdziet barošanu un pārbaudiet katru izeju bez slodzes un pēc tam ar slodzi, lai pārliecinātos par pareizu darbību un kontaktu savienojumiem.
