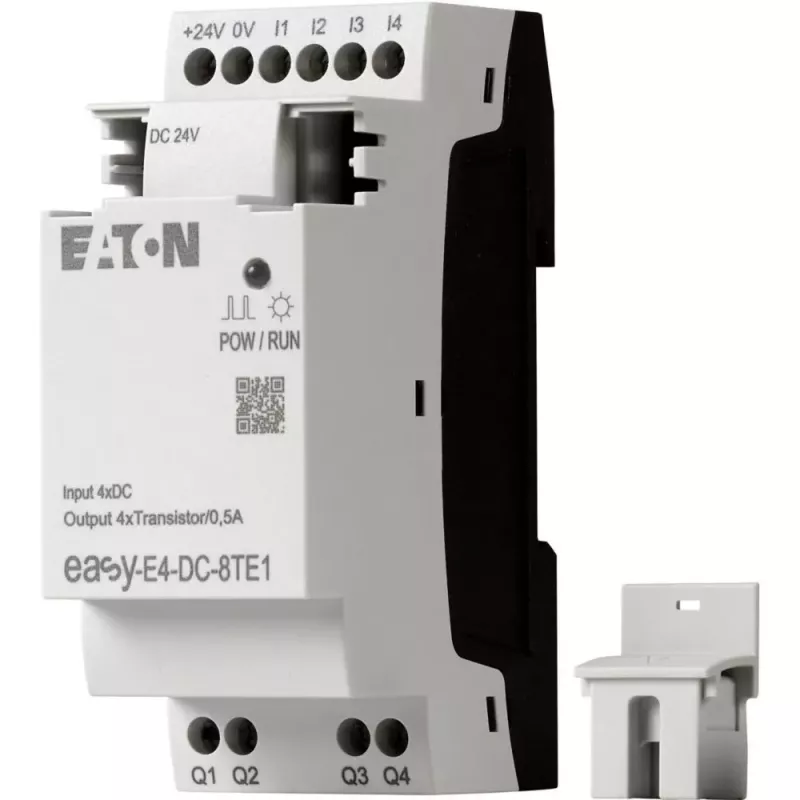

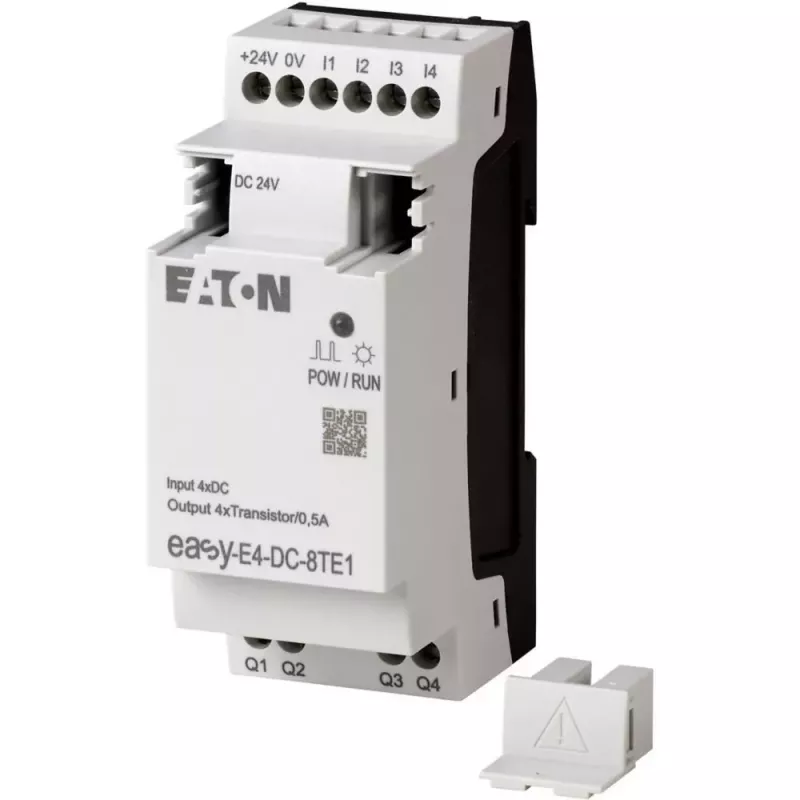

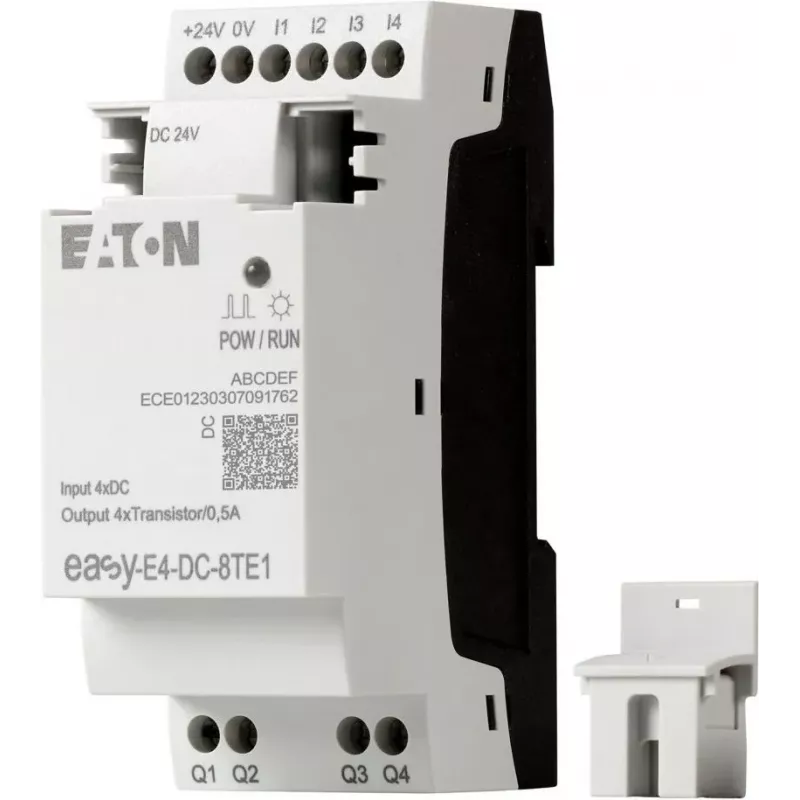

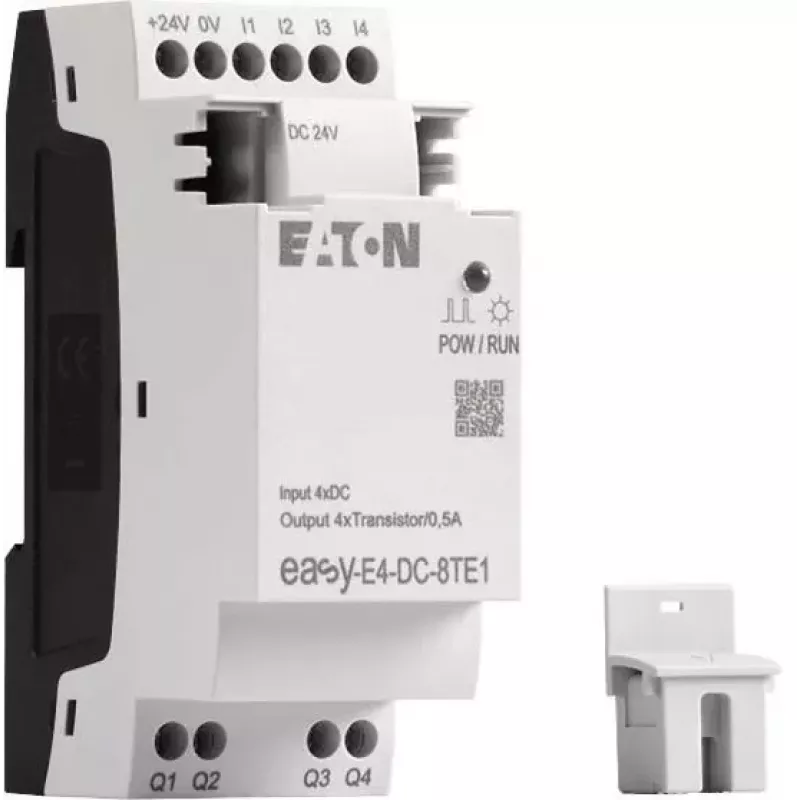

Eaton easyE4 DC 8TE1 digitālās I/O paplašināšanas modulis, 4DI/4DO, 24V DC, tranzistoru PNP

8 digitālie kanāli vienā kompaktā modulī — Eaton easyE4 DC 8TE1 piedāvā četras 24V DC ieejas un četras tranzistoru (PNP) izejas, kas paredzētas tiešai pieslēgšanai easyE4 vadības relejiem. Šis paplašināšanas modulis ļauj ātri un vienkārši palielināt sistēmas I/O kapacitāti, neprasot sarežģītu konfigurāciju vai papildu vadus.

Galvenās priekšrocības

• Kompakts izmērs — tikai 35,5 mm plats, ietaupa vietu uz DIN sliedes
• 4 ieejas un 4 izejas (PNP), katra izeja līdz 0,5 A
• Vienkārša pieslēgšana pie easyE4 bāzes moduļa, bez papildu programmēšanas
• Piemērots sensoriem, indikatoriem, maziem motoriem un solenoīda vārstiem
• Plašs darba temperatūras diapazons: -25°C līdz +55°C
• Globālie sertifikāti: CE, UL, cUL, EAC, RCM, KCC, DNV GL

Kam tas derēs?

Šis modulis ir domāts mašīnbūves un automatizācijas inženieriem, kuri strādā ar easyE4 sistēmām un meklē uzticamu veidu, kā paplašināt digitālo I/O skaitu. Tas noderēs arī elektrosadales skapju montētājiem, kam nepieciešams blīvs un pārbaudīts risinājums. Pateicoties DIN sliedes montāžai un skrūvju spailēm, uzstādīšana ir ātra un droša.

Galvenie tehniskie parametri

• Tips: PLC paplašināšanas modulis
• Sērija: easyE4
• Barošanas spriegums: 24V DC
• Digitālo ieeju skaits: 4 (24V DC)
• Digitālo izeju skaits: 4 (tranzistoru PNP, 24V DC)
• Maksimālā izejas strāva: 0,5 A vienā kanālā
• Kopējais I/O punktu skaits: 8 (4DI / 4DO)
• Montāža: DIN sliede
• Aizsardzības klase: IP20
• Darba temperatūra: -25 līdz +55 °C
• Uzglabāšanas temperatūra: -40 līdz +70 °C
• Savienojumi: skrūvju spailes (vadi līdz 1,5 mm²)
• Saderība: Eaton easyE4 vadības releji

Kā lietot?

Vienkārši pievienojiet moduli easyE4 bāzes blokam caur paplašināšanas interfeisu. Pēc tam pievienojiet sensorus ieejām un izpildmehānismus izejām. Tranzistoru izejas pārslēdz klusi un iztur biežu darbību, tāpēc tās ir ideāli piemērotas solenoīda vārstiem, indikatorlampām vai maziem līdzstrāvas motoriem. Moduli var uzstādīt blakus citiem, lai izveidotu blīvu un efektīvu sistēmu.

Padoms: pirms uzstādīšanas pārliecinieties, ka barošanas spriegums atbilst 24V DC un ievērojiet pieslēguma shēmu, lai izvairītos no bojājumiem. Šis modulis ir lielisks veids, kā paplašināt easyE4 sistēmu bez liekas sarežģītības.
