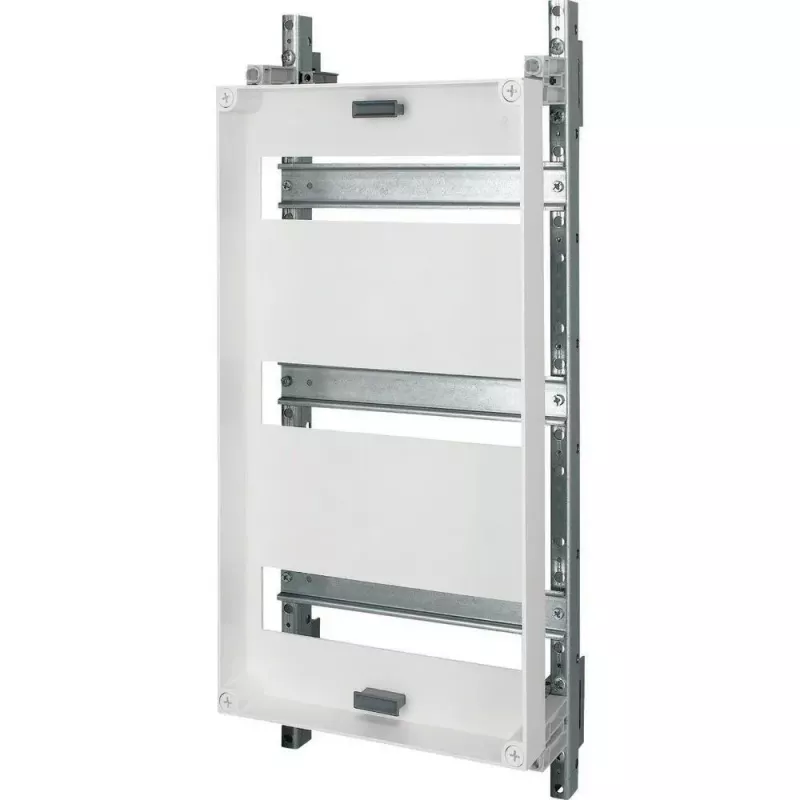

Eaton EP73RG sadales skapja korpuss, 3 rindas, 72 moduļi, virsapmetuma, tērauds, satiksmes balts RAL 9016 143908

Elektriķiem un sadales skapju montētājiem, kuri meklē izturīgu un pārskatāmu risinājumu virsapmetuma sadales skapim. Eaton EP73RG ir tērauda korpuss ar trim DIN sliedes rindām, kurā ērti izvietot līdz pat 72 moduļiem – automātiskos slēdžus, aizsardzības ierīces vai citus moduļu aparātus.

Galvenās priekšrocības

• Virsapmetuma montāža – vienkārša uzstādīšana uz sienas
• Trīs rindas, katrā 24 moduļi, kopā 72 moduļi
• Tērauda loksnes korpuss ar pulverkrāsojumu
• Satiksmes baltā krāsa RAL 9016
• Necaurspīdīgas tērauda durvis ar pagriežamu slēdzeni un divkāršās kārtas atslēgu
• Kabeļu ievadi no augšas, apakšas un sāniem caur izspiedumiem
• Komplektā DIN sliedes un N/PE spailes
• IP40 aizsardzības pakāpe un IK07 triecienizturība
• Nominālais izolācijas un darba spriegums: 400 V AC
• Kvēlspuldzes tests: 650 °C

Kam piemērots

Šis korpuss ir paredzēts elektriķiem un panelu būvētājiem, kuriem nepieciešams uzticams virsapmetuma sadales skapis dzīvojamo, komerciālo vai vieglo rūpniecisko telpu vajadzībām. Tas ir piemērots, ja jāizvieto trīs rindas ar DIN sliedes ierīcēm, piemēram, automātiskajiem slēdžiem, diferenciālās aizsardzības ierīcēm vai pārsprieguma aizsardzības ierīcēm.

Specifikācijas

• Zīmols: Eaton
• Modelis: EP73RG
• MPN: 143908
• EAN: 4015081404421
• Korpusa tips: Sadales skapja korpuss
• Montāžas tips: Virsapmetuma
• Materiāls: Tērauda loksne, pulverkrāsota
• Krāsa: Satiksmes balts (RAL 9016)
• Rindu skaits: 3
• Moduļi rindā: 24
• Kopējais moduļu skaits: 72
• Durvju tips: Necaurspīdīgas tērauda durvis
• Slēdzenes tips: Pagriežama slēdzene ar divkāršās kārtas atslēgu
• Aizsardzības pakāpe: IP40
• Triecienizturība: IK07
• Nominālais izolācijas spriegums: 400 V AC
• Nominālais darba spriegums: 400 V AC
• Kvēlspuldzes tests: 650 °C
• Standarti: EN 62208, EN 61439-3
• Kabeļu ievadi: Augša, apakša, sāni (izspiedumi)
• Komplektā iekļauts: DIN sliedes, N/PE spailes

Uzstādīšanas padomi

Pirms montāžas pārliecinieties, ka siena ir līdzena un spēj izturēt korpusa svaru. Pēc izspiedumu izgriešanas izmantojiet atbilstošus kabeļu blīvslēgus vai gumijas uzmavas, lai saglabātu IP40 aizsardzības pakāpi. Divkāršās kārtas atslēga nodrošina zināmu drošību – glabājiet to drošā vietā. Lai panāktu optimālu kārtību, plānojiet ierīču izvietojumu pa trim rindām, atdalot barošanas ķēdes no apgaismojuma vai vadības ķēdēm.
