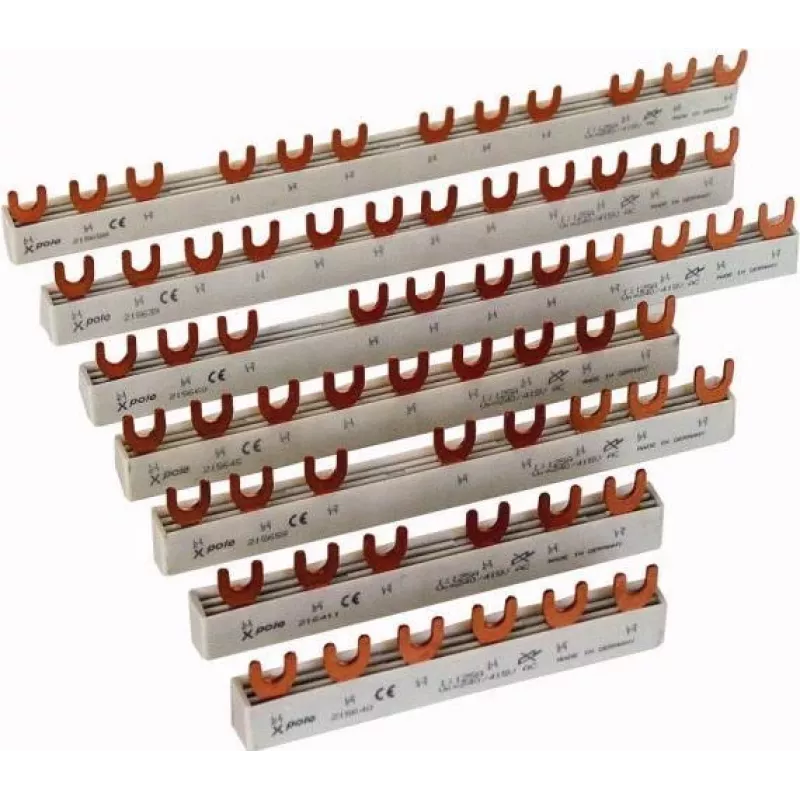

Eaton Euro-Vario 63A kontaktu kopne EVG-3P+3N/12MO, 12 moduļi, 3 fāzes + 3 neitrāles, 10 mm², pilnībā izolēta, 400 V AC, pelēka 121091

Iedomājieties, cik daudz laika un pūļu prasa katru automātisko slēdzi un noplūdes strāvas aizsardzības ierīci savienot ar atsevišķiem vadiem sadalnes skapī. Eaton Euro-Vario kontaktu kopne EVG-3P+3N/12MO atrisina šo problēmu, piedāvājot gatavu, pilnībā izolētu kopni, kas vienā solī savieno līdz pat 12 moduļiem (TE). Tā ir paredzēta trīsfāžu sistēmām ar neitrāli, ar sešiem poliem (3 fāzes + 3 neitrāles) un nominālo strāvu 63 A, padarot to ideāli piemērotu gan dzīvojamo, gan komerciālo objektu elektroapgādei.

Kam tas paredzēts

Šī kopne ir domāta elektriķiem un sadalņu montētājiem, kuri uzstāda vai modernizē sadalnes un patērētāju vienības. Tā ir piemērota gadījumos, kad vairākas vienpolu vai daudzpolu ierīces ir jābaro no kopēja trīsfāžu avota, piemēram, daudzdzīvokļu ēkās, mazos komerciālos objektos un rūpnieciskos vadības skapjos.

Galvenās iezīmes

• Kontaktu tipa kopne ātrai un uzticamai līdz 12 moduļu (TE) savienošanai.
• 6 poli: 3 fāzes + 3 neitrāles, ar 18 mm soli starp moduļiem.
• Nominālā strāva 63 A, nominālais darba spriegums 400 V AC.
• Vada šķērsgriezums 10 mm², izgatavots no vara lieliskai vadītspējai.
• Pilnībā izolēts plastmasas korpuss pelēkā krāsā, nodrošinot aizsardzību pret pieskaršanos (IP20, kad uzstādīts).
• Paredzēts DIN sliedes montāžai standarta sadalnes skapjos.
• Atbilst IEC/EN 60439-1 un IEC/EN 61439-1/2 standartiem zemsprieguma sadalnēm.

Specifikācijas

• Zīmols: Eaton
• Modelis: EVG-3P+3N/12MO
• Ražotāja kods: 121091
• EAN: 4015081189212
• Nominālā strāva (In): 63 A
• Polu skaits: 6 (3 fāzes + 3 neitrāles)
• Moduļu skaits (TE): 12
• Kopnes tips: kontaktu (ķemmes tipa)
• Izolācija: pilnībā izolēta
• Nominālais darba spriegums (Ue): 400 V AC
• Nominālais impulsa izturības spriegums (Uimp): 4 kV
• Vada materiāls: varš
• Izolācijas materiāls: plastmasa
• Montāžas tips: DIN sliede
• Savienojuma tips: kontakts
• Vada šķērsgriezums: 10 mm²
• Izejošo līniju skaits: 12
• Solis/attālums: 18 mm
• Īsslēguma strāvas izturība (Icw): 10 kA 1 s
• Aizsardzības pakāpe: IP20 (uzstādītā stāvoklī)
• Krāsa: pelēka
• Pielietojums: elektroapgādes sadale patērētāju vienībās/sadalnēs

Padomi

Pirms uzstādīšanas pārliecinieties, ka kopne ir saderīga ar jūsu automātisko slēdžu vai noplūdes strāvas aizsardzības ierīču spailēm. Kontaktu tips ir piemērots ierīcēm ar dakšveida vai kontaktu spailēm. Vienmēr atslēdziet sadalni no sprieguma pirms darba. Ja nepieciešams mazāk par 12 moduļiem, kopni var saīsināt, taču tas jādara uzmanīgi, lai saglabātu izolācijas integritāti.

Padoms: vienmēr pārbaudiet, vai kopnes kontaktu solis (18 mm) atbilst jūsu ierīču izvietojumam. Izmantojiet tikai ar nominālo strāvu 63 A saderīgas ierīces.
