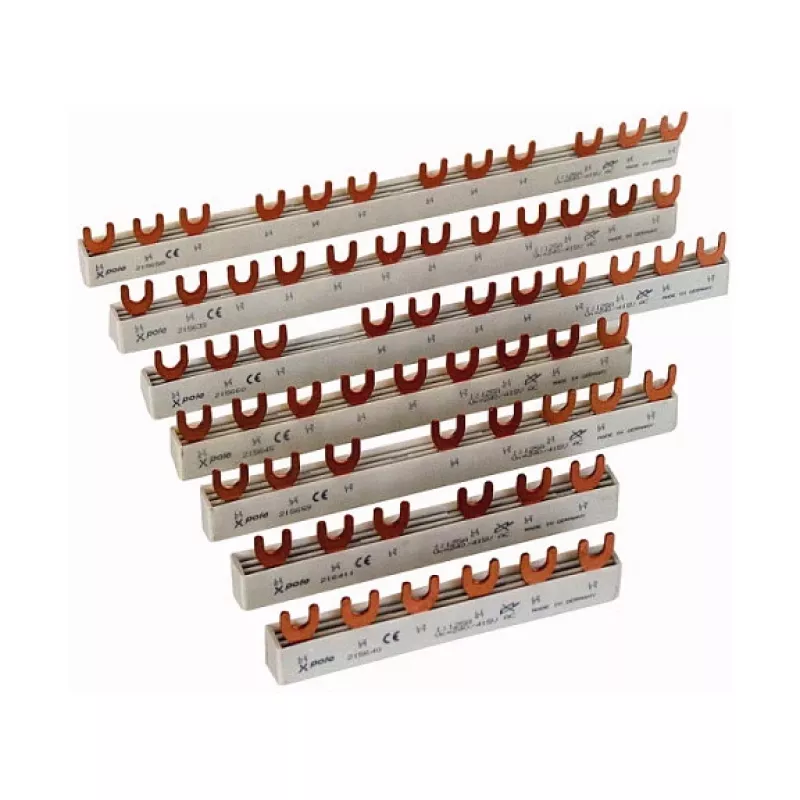

Eaton EVG-3PHAS/N 8TE 10mm² 3F+N dakšveida kopne 63A | ITworkshop.lv

Vai esat noguris no stiepļu jucekļa sadales skapī? Šī Eaton EVG-3PHAS/N kopne ļauj savienot modulārās iekārtas bez liekas stiepļošanas – vienkārši uzspraužat uz DIN sliedes un esat gatavs. Tā ir izstrādāta, lai ietaupītu laiku un samazinātu kļūdu risku uzstādīšanā.

Priekšrocības

• Dakšveida kontakti nodrošina drošu un ātru savienojumu ar automātiskajiem slēdžiem, aizsargslēdžiem un citām modulārajām iekārtām.
• 10 mm² vara šķērsgriezums garantē augstu strāvas caurlaidību un zudumu samazināšanu.
• Kompakts 8 TE (moduļu) izmērs – ideāli piemērots vietas taupīšanai sadales skapī.
• Nominālā strāva 63 A un izolācijas spriegums 500 V – piemērota lielākajai daļai standarta sadzīves un rūpniecisko instalāciju.
• Atbilst IEC/EN 60947-7-1 standartam, tāpēc varat paļauties uz tās kvalitāti un drošību.

Kam tā paredzēta?

Šī kopne ir lielisks risinājums elektriķiem un apkopes speciālistiem, kuri vēlas ātri un kārtīgi uzstādīt vairākas modulārās iekārtas. Tā ir īpaši noderīga, ja nepieciešams savienot vairākus automātiskos slēdžus vai aizsargslēdžus vienā rindā, piemēram, dzīvojamo māju vai biroju sadales skapjos.

Galvenie tehniskie parametri

• Savienojuma veids: dakšveida (fork)
• Fāžu skaits: 3F+N (trīs fāzes + nulle)
• Polu skaits: 4
• Šķērsgriezums: 10 mm²
• Moduļu skaits: 8 TE
• Nominālā strāva (In): 63 A
• Nominālais izolācijas spriegums (Ui): 500 V
• Nominālais impulsa izturības spriegums (Uimp): 4 kV
• Soļa attālums (moduļu solis): 18 mm
• Vadītāja materiāls: varš
• Izolācijas materiāls: plastmasa
• Montāža: DIN sliede
• Darba temperatūra: -25 līdz +50 °C
• Standarts: IEC/EN 60947-7-1

Kā lietot?

Uzstādiet kopni uz DIN sliedes, pārliecinoties, ka tā ir pareizi pozicionēta. Pēc tam uzspraužiet modulārās iekārtas uz tās dakšveida kontaktiem. Pārbaudiet, vai visi savienojumi ir cieši un droši. Pirms ekspluatācijas pārbaudiet, vai sistēma atbilst vietējiem elektroinstalācijas noteikumiem.

Padoms: Lai pagarinātu kopnes kalpošanas laiku, pārliecinieties, ka tā nav pakļauta mitrumam vai korozīvām vielām. Regulāri pārbaudiet savienojumu blīvumu, īpaši pēc ilgstošas darbības.
