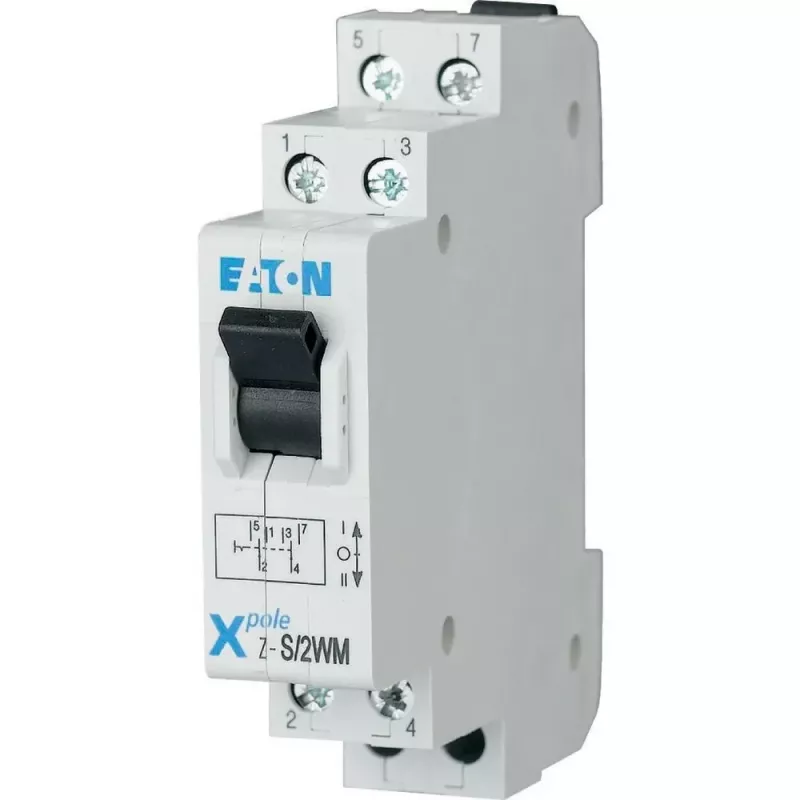

EATON I-O-II pārslēgšanas slēdzis Z-S/2WM 40A 2-polu DIN sliedei 248346

Kad ķēde jāpārslēdz starp diviem barošanas avotiem vai divām slodzēm, parasts slēdzis nav drošs risinājums – pastāv atgriezeniskās plūsmas risks. EATON Z-S/2WM ir manuāls pārslēgšanas slēdzis, kas nodrošina skaidru I-O-II secību un 40 A nominālo strāvu, uzstādāms uz standarta DIN sliedes.

Kam paredzēts

Elektriķiem, sadales skapju montētājiem un apkopes speciālistiem, kuri strādā ar industriālajām vadības sistēmām, ēku inženiersistēmām vai mašīnu palīgķēdēm. Pateicoties 2 moduļu platumam, tas iederas arī blīvi apdzīvotos skapjos.

Galvenās priekšrocības

• 2-polu pārslēgšanas slēdzis ar I-O-II (Ieslēgts-Izslēgts-Ieslēgts) pozīcijām
• Nominālā darba strāva 40 A, darba spriegums 230/400 V AC
• Montāža uz 35 mm DIN sliedes (EN 60715), platums 2 moduļi (35,5 mm)
• Skrūvju spailes: stingri vadi 1,5–25 mm², elastīgi 1,5–16 mm²
• Manuāla vadība, mehāniskā izturība 20 000 ciklu

Specifikācijas

• Polu skaits: 2P
• Nominālais izolācijas spriegums (Ui): 500 V
• Nominālais impulsa izturības spriegums (Uimp): 4 kV
• Frekvence: 50/60 Hz
• Aizsardzības pakāpe: IP20 spailēm, IP40 priekšpusei pēc uzstādīšanas
• Elektriskā izturība: 10 000 ciklu
• Darba temperatūras diapazons: -20 līdz 50 °C
• Īsslēguma strāvas izturība (Icw): 1,5 kA (1 s)
• Atbilst standartam IEC/EN 60947-3

Kā lietot

Uzstādiet slēdzi uz DIN sliedes, pievienojiet barošanas avotus pie ieejas spailēm un slodzi pie izejas. Pārslēgšanu veiciet manuāli, izvēloties pozīciju I, O vai II atbilstoši nepieciešamajam avotam. Pirms lietošanas pārliecinieties, ka vadi atbilst šķērsgriezuma prasībām un ka skapī ir pietiekama ventilācija.

Padoms: vienmēr pārbaudiet, vai slēdzis atbilst slodzes veidam – motoru un induktīvām slodzēm var būt nepieciešams lielāks nomināls. Ievērojiet ražotāja norādīto komutācijas biežumu, lai nepārsniegtu elektrisko izturību.
