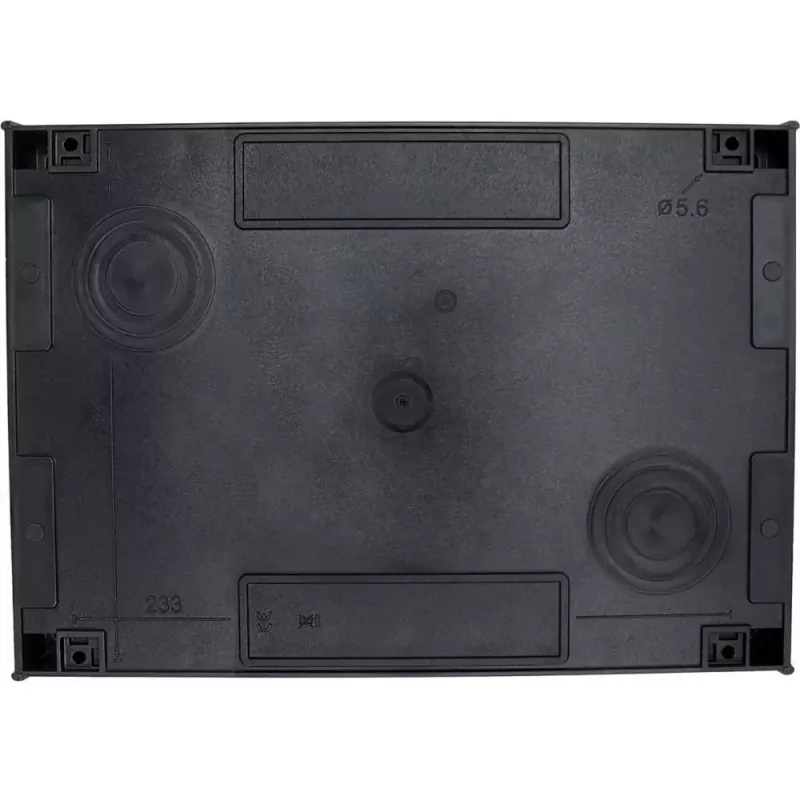

Eaton I5/SVB P3-100/I5/SVB/HI11 galvenais slēdzis 100A 3-polu IP65 207378

Kad sadales skapī jāatvieno jauda līdz 100 A, šis Eaton galvenais slēdzis nodrošina skaidru un drošu risinājumu. Tas apvieno galvenā slēdža, avārijas izslēgšanas un atdalītāja funkcijas vienā 3-polu ierīcē, tāpēc to var izmantot gan mašīnu vadības panelēs, gan industriālajās iekārtās.

Galvenās priekšrocības

• Nominālā darba strāva (Iu): 100 A
• Polu skaits: 3
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā īsslēguma ieslēgšanas spēja (Icm): 3 kA pie 690 V
• Nominālā īsslēguma izturības strāva (Icw): 1,7 kA 1 s
• Palīgkontakti: 1 NO + 1 NC
• Roktura krāsa: sarkana
• Priekšējā paneļa krāsa: dzeltena
• Pārslēgšanas leņķis: 90°
• Nominālā jauda AC-23A pie 400 V: 37 kW
• Nominālā jauda AC-3 pie 400 V: 30 kW
• Savienojumu tips: skrūvju spailes
• Montāžas tips: virsmas montāža (korpusā)
• Korpusa aizsardzība: IP65
• Darba temperatūra: -25 līdz +50 °C
• Standarti: IEC/EN 60947

Kam piemērots

Šis slēdzis ir paredzēts industriāliem elektriķiem un sadales skapju būvētājiem, kuri meklē uzticamu galveno slēdzi ar avārijas izslēgšanas funkciju. Pateicoties IP65 aizsardzībai, to var uzstādīt putekļainās vai mitrās vidēs, ja tas ir montēts piemērotā korpusā.

Kā lietot

Slēdzis paredzēts virsmas montāžai korpusa iekšpusē. Savienojumu veikšanai izmantojiet skrūvju spailes, nodrošinot drošu vadītāju pievienojumu. Sarkanais rokturis un dzeltenais priekšējais panelis skaidri norāda slēdža stāvokli.

Galvenie izmantošanas gadījumi

• Galvenais slēdzis mašīnu vadības panelēm
• Avārijas izslēgšana industriālajās iekārtās
• Jaudas ķēžu atdalīšana līdz 100 A

Padoms: uzstādot slēdzi ārpus telpām vai mitrās vietās, vienmēr izvēlieties korpusu ar atbilstošu IP aizsardzības līmeni, lai saglabātu IP65 īpašības.
