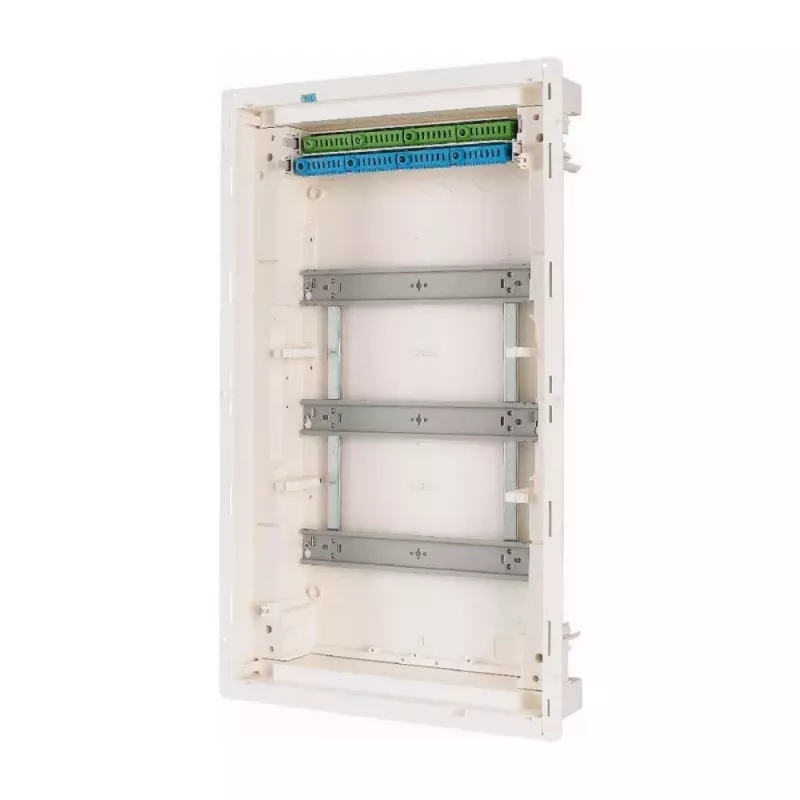

Eaton KLV-36UPP-F Iebūvējams sadales skapis, 36 moduļu vienības, 3 rindas, caurspīdīgas tonētas durvis, balts 178802

Kad elektroinstalācijas darbi jāpabeidz ātri un bez liekām rūpēm, izvēle par labu Eaton KLV-36UPP-F nozīmē, ka vairs nav jādomā par to, vai visi automātslēdži un citas ierīces ietilps un vai tām būs ērta piekļuve. Šis iebūvējamais sadales skapis ar 36 moduļu vietām trīs rindās (12 katrā) nodrošina sakārtotu un pārskatāmu risinājumu gan dzīvokļiem, gan nelieliem komerciāliem objektiem.

Priekšrocības

Skapja korpuss izgatavots no baltas polistirola plastmasas (RAL 9016), un tam ir caurspīdīgas tonētas durvis, kas ļauj ātri pārbaudīt ierīču stāvokli, tās neatverot. Kabeļu ievade iespējama no augšas, apakšas, sāniem vai aizmugures, kas atvieglo montāžu dažādās sienu kavitātēs. Komplektā iekļauti trīs DIN sliedes un pirkstiem drošas N/PE spailes, kas nodrošina drošu un organizētu vadu savienošanu.

Kam piemērots

• Dzīvojamo ēku elektroapgādei
• Nelielām komerciālām instalācijām
• Iebūvējamai montāžai sienā

Galvenie tehniskie dati

• Montāžas veids: iebūvējams
• Rindu skaits: 3
• Moduļu vienības: 36 (12 katrā rindā)
• Durvju tips: caurspīdīgas, tonētas
• Korpusa materiāls: plastmasa (polistirols)
• Krāsa: balta (RAL 9016)
• Aizsardzības klase: IP30
• Elektriskās aizsardzības klase: II klase
• Nominālais darba spriegums: 400 V AC
• Nominālā strāva: līdz 63 A
• Kvēlkvēles tests: 850 °C
• Standarti: DIN VDE 0603-1, DIN 43871
• Kabeļu ievade: augša, apakša, sāni, aizmugure
• N/PE spailes: iekļautas (pirkstiem drošas)
• DIN sliedes: iekļautas (3 gab.)

Izmantošana

Uzstādiet skapi sienas kavitātē, izmantojot piemērotus stiprinājumus. Ievadiet kabeļus no ērtākās puses un nostipriniet tos ar komplektā esošajām skavām. Uzstādiet automātslēdžus un citas modulārās ierīces uz DIN sliedēm. Pievienojiet nulli un zemējumu N/PE spailēm, ievērojot shēmu. Pēc montāžas aizveriet caurspīdīgās durvis, lai aizsargātu ierīces no putekļiem un nejaušas pieskaršanās.

Ieteikumi

Ideāli piemērots elektriķiem, kuri meklē uzticamu, standartiem atbilstošu iebūvējamu sadales skapi dzīvojamo vai nelielu komerciālu projektu vajadzībām. Pārliecinieties, ka kopējā slodze nepārsniedz 63 A, un izvēlieties automātslēdžus atbilstoši kabeļu šķērsgriezumam.
