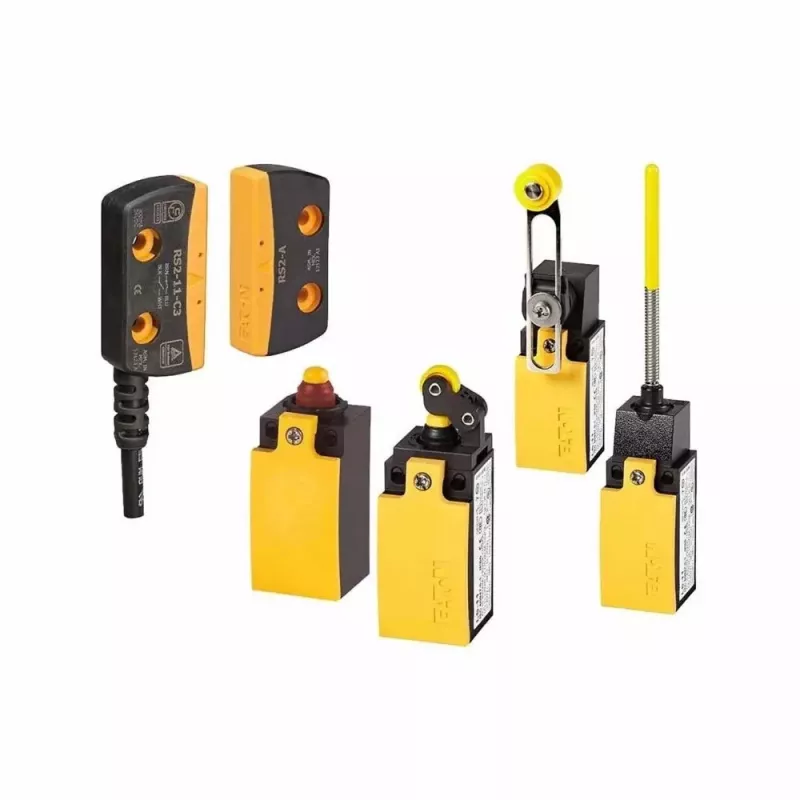

Eaton LS-11/RL gala slēdzis, rullīša svira, 1NO+1NC, melns/dzeltens 266111

Mašīnbūves un automātikas speciālistiem, kuri meklē uzticamu pozīcijas devēju, Eaton LS-11/RL gala slēdzis ar rullīša sviru nodrošina precīzu un atkārtojamu darbību pat skarbos apstākļos. Tā mehāniskā izturība pārsniedz 10 miljonus darbības ciklu, padarot to par ilgtermiņa risinājumu ražošanas līnijām un iekārtām.

Galvenās priekšrocības

• Ātrdarbības kontaktu pārslēgšana nodrošina tūlītēju un drošu signālu
• Rullīša svira ar augstu redzamību (melns korpuss, dzeltens aktators)
• 1 normāli atvērts (NO) + 1 normāli aizvērts (NC) kontakts
• Skrūvju spailes drošam un vienkāršam savienojumam
• IP66, IP67, IP69 aizsardzība pret putekļiem un ūdeni
• Plašs darba temperatūras diapazons: no -25°C līdz +70°C

Kam piemērots

Šis gala slēdzis ir ideāls mašīnu projektētājiem, apkopes inženieriem un ražošanas uzņēmumiem, kur nepieciešama uzticama pozīcijas noteikšana. To var izmantot dažādās nozarēs, tostarp iepakošanas, montāžas un materiālu apstrādes iekārtās.

Tehniskā specifikācija

• Produkta tips: Gala slēdzis
• Aktatora tips: Rullīša svira
• Kontaktu konfigurācija: 1 NO + 1 NC
• Pārslēgšanas princips: Ātrdarbība
• Korpusa materiāls: Izolēta plastmasa
• Savienojuma tips: Skrūvju spailes
• Kabeļa ievads: M20 x 1,5
• Nominālais izolācijas spriegums (Ui): 500 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā darba strāva (AC-15): 6 A pie 230 V AC
• Nominālā darba strāva (DC-13): 3 A pie 24 V DC
• Darba temperatūra: -25°C līdz +70°C
• Mehāniskā izturība: > 10 miljoni darbību
• Elektriskā izturība: > 0,1 miljoni darbību

Kā lietot

Piestipriniet slēdzi pie iekārtas virsmas, izmantojot tam paredzētos montāžas caurumus. Pievienojiet vadus pie skrūvju spailēm atbilstoši NO un NC kontaktu marķējumam. Nodrošiniet, ka rullīša svira nonāk saskarē ar kustīgo daļu, lai aktivizētu kontaktu pārslēgšanos. Pārbaudiet darbību pirms iekārtas nodošanas ekspluatācijā.

Padoms: Lai nodrošinātu ilgmūžību, regulāri pārbaudiet rullīša sviras stāvokli un tīrību. Izvairieties no pārmērīga spēka, kas var deformēt sviru. Ieteicams veikt periodisku kontaktu pretestības mērījumu.
