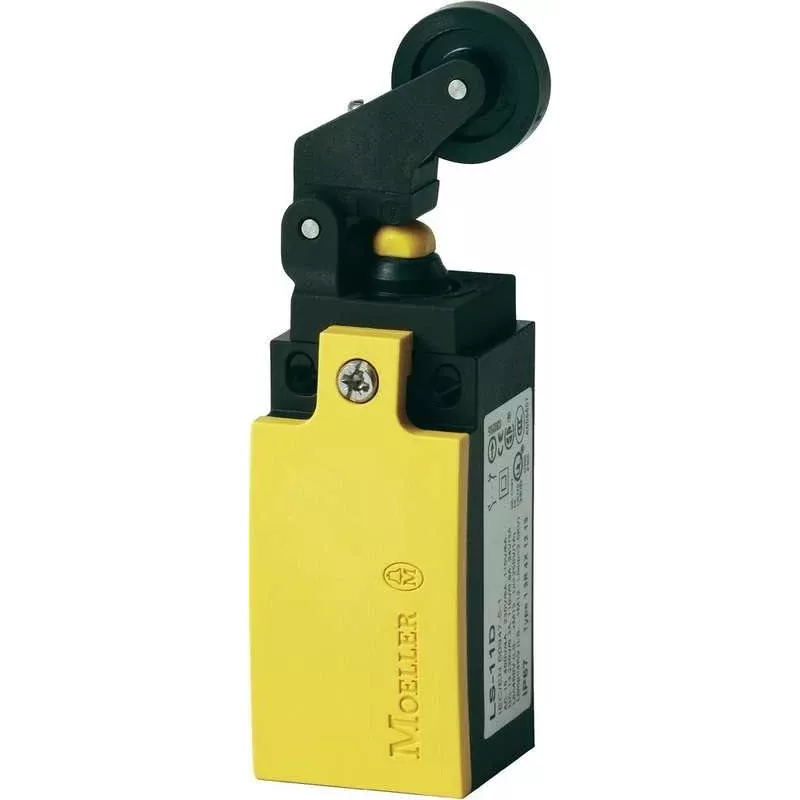

Eaton LS-S11/LB rullīšu sviras gala slēdzis, 400 V AC, 4 A, 1NO+1NC, IP67, presformas alumīnijs 106786

Eaton LS-S11/LB ir rūpnieciskais gala slēdzis ar rullīšu sviras izpildmehānismu, kas paredzēts pozīcijas noteikšanai smagos ekspluatācijas apstākļos, kur nepieciešama izturība pret putekļiem un mitrumu.

Galvenās priekšrocības

• Masīvs presformas alumīnija korpuss ar IP67 aizsardzības klasi – iztur putekļus un ūdens iekļūšanu
• Rullīšu sviras izpildmehānisms nodrošina vienmērīgu un precīzu mehānisko darbību
• Augsti elektriskie parametri: 4 A pie 230 V AC, 3 A pie 400 V AC
• Ilgs mehāniskais kalpošanas laiks – vairāk nekā 10 miljoni darbības ciklu
• Plašs darba temperatūras diapazons no -25°C līdz +70°C

Tehniskā specifikācija

• Kontaktu konfigurācija: 1 NO + 1 NC
• Pārslēgšanas funkcija: momentāna (atsperes atgriešana)
• Nominālais darba spriegums: 400 V AC (maks.), 220 V DC
• Nominālā darba strāva: 4 A pie 230 V AC, 3 A pie 400 V AC (AC-15); 0,15 A pie 220 V DC (DC-13)
• Nominālais izolācijas spriegums (Ui): 500 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Savienojuma veids: skrūvju spailes
• Kabeļa ievads: 1 x M20 x 1,5
• Montāžas veids: uz pamatnes/paneļa

Kam piemērots

Šis gala slēdzis ir piemērots ražošanas iekārtu, konveijeru, pacēlāju un citu automatizācijas sistēmu pozīcijas kontrolei, kur nepieciešama uzticama darbība putekļainā vai mitrā vidē. Pateicoties IP67 aizsardzībai un izturīgajam alumīnija korpusam, tas ir labs risinājums arī āra apstākļos vai vietās, kur iespējama ūdens šļakatu iedarbība.

Kā lietot

Slēdzi piestiprina pie pamatnes vai paneļa, izmantojot tam paredzētos montāžas caurumus. Kabelis tiek ievadīts caur M20 x 1,5 atveri un pievienots skrūvju spailēm atbilstoši shēmai. Rullīšu svira mehāniski iedarbojas uz kustīgu objektu, pārslēdzot kontaktus. Pēc uzstādīšanas ieteicams pārbaudīt darbību un nodrošināt, ka svira kustas brīvi un atgriežas sākuma stāvoklī.

Padoms: lai nodrošinātu ilgmūžību, regulāri pārbaudiet, vai rullītis nav nolietojies un vai skrūvju spailes ir cieši pievilktas. Mitrā vidē izmantojiet atbilstošus blīvējumus kabeļa ievadam.
