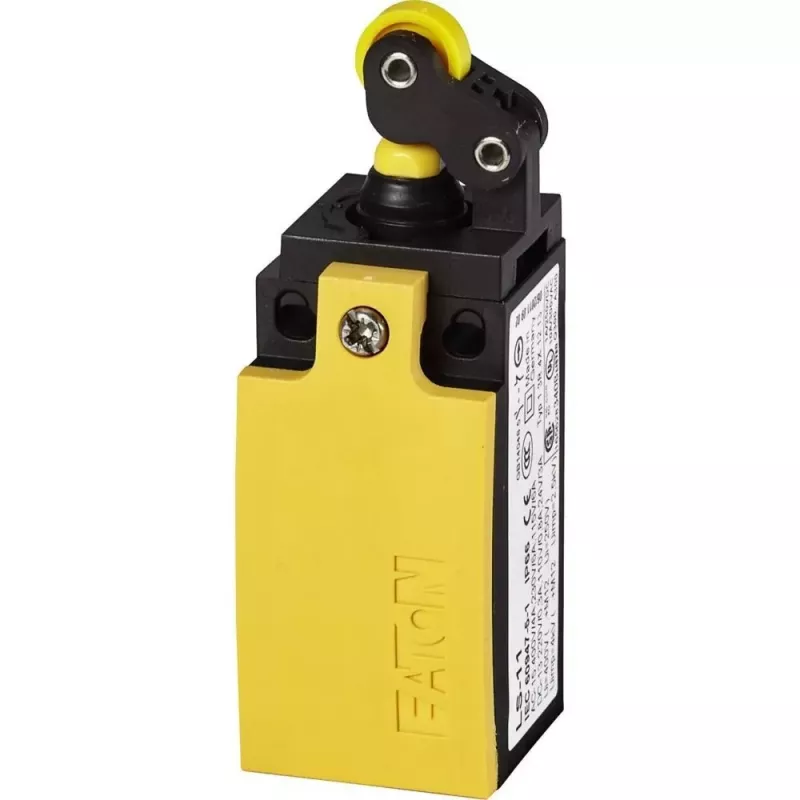

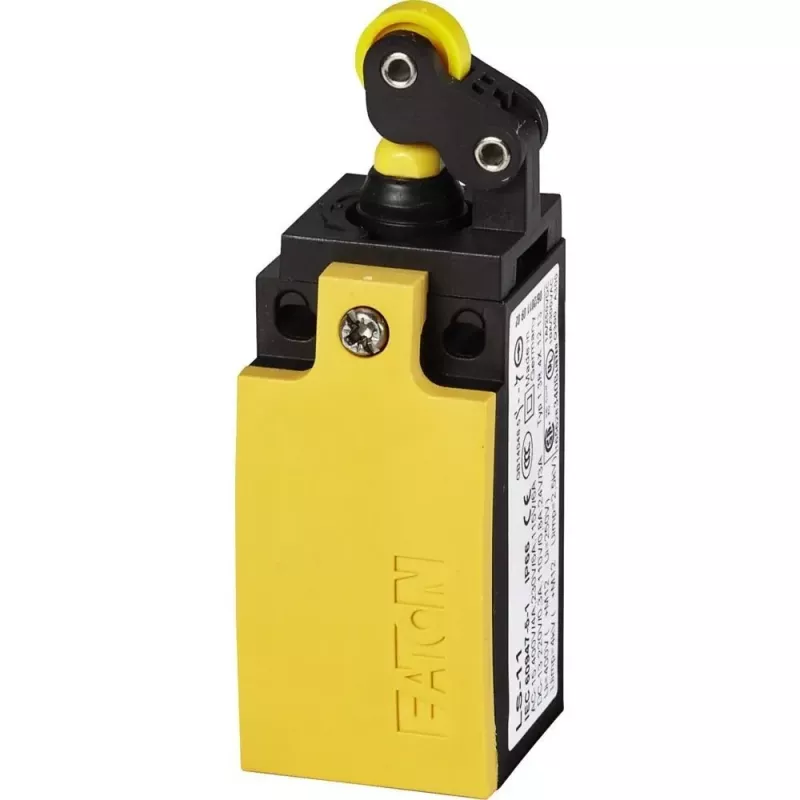

Eaton LS-S11/LS robežslēdzis ar rullīša sviru, momentāns, 1NO+1NC, 400VAC 4A, IP67 106787

Kad ražošanas līnijā pozīcijas noteikšana ir jāveic putekļainā, mitrā vai eļļainā vidē, parasts slēdzis ātri sabojājas. Eaton LS-S11/LS ir konstruēts tieši šādiem apstākļiem – ar IP67 aizsardzību un stikla šķiedru pastiprinātu termoplasta korpusu tas iztur gan ūdens šļakstus, gan netīrumus.

Kāpēc izvēlēties šo robežslēdzi

• Izturība: mehāniskā kalpošana pārsniedz 10 miljonus darbības ciklu, elektriskā – 1 miljonu.
• Elastība: rullīša sviru var pagriezt 4 virzienos, tāpēc to var pielāgot dažādām montāžas pozīcijām.
• Uzticamība: momentānie kontakti (1NO+1NC) nodrošina ātru un precīzu pārslēgšanos.
• Noturība pret vidi: darba temperatūras diapazons no -25 līdz +70 °C, IP67 aizsardzība pret putekļiem un ūdeni.

Kam piemērots

• Darbgaldiem un konveijeru sistēmām
• Automatizētām ražošanas līnijām
• Materiālu apstrādes iekārtām
• Āra vai mazgāšanas vidēm, kur nepieciešama IP67 aizsardzība

Galvenie tehniskie dati

• Izpildmehānisms: rullīša svira, regulējama 4 virzienos
• Pārslēgšanas funkcija: momentāna (ar momentānu darbību)
• Kontakti: 1 normāli atvērts + 1 normāli aizvērts
• Nominālā darba strāva: 4 A pie 240 V AC-15, 3 A pie 400 V AC-15
• Nominālais izolācijas spriegums: 500 V
• Nominālais impulsa izturības spriegums: 6 kV
• Parastā termiskā strāva: 10 A
• Aizsardzības pakāpe: IP67
• Korpusa materiāls: stikla šķiedru pastiprināts termoplasts
• Kabeļa ievads: 1 x M20 x 1,5
• Savienojums: skrūvju spailes
• Darba temperatūra: -25 līdz +70 °C
• Mehāniskā kalpošana: > 10 miljoni darbības ciklu
• Elektriskā kalpošana: > 1 miljons darbības ciklu
• Standarti: IEC/EN 60947-5-1
• Montāža: virsmas montāža

Kā lietot

Piestipriniet slēdzi pie virsmas, izmantojot montāžas atveres. Pievienojiet vadus pie skrūvju spailēm atbilstoši shēmai. Noregulējiet rullīša sviru vajadzīgajā virzienā, lai tā pareizi saskartos ar kustīgo daļu. Pārbaudiet, vai kontakti pārslēdzas pareizi.

Padoms: regulāri pārbaudiet, vai rullītis nav nodilis un vai svira kustas brīvi. Ja slēdzis tiek izmantots āra apstākļos, pārliecinieties, ka kabeļa ievads ir hermētiski noslēgts, lai saglabātu IP67 aizsardzību.
