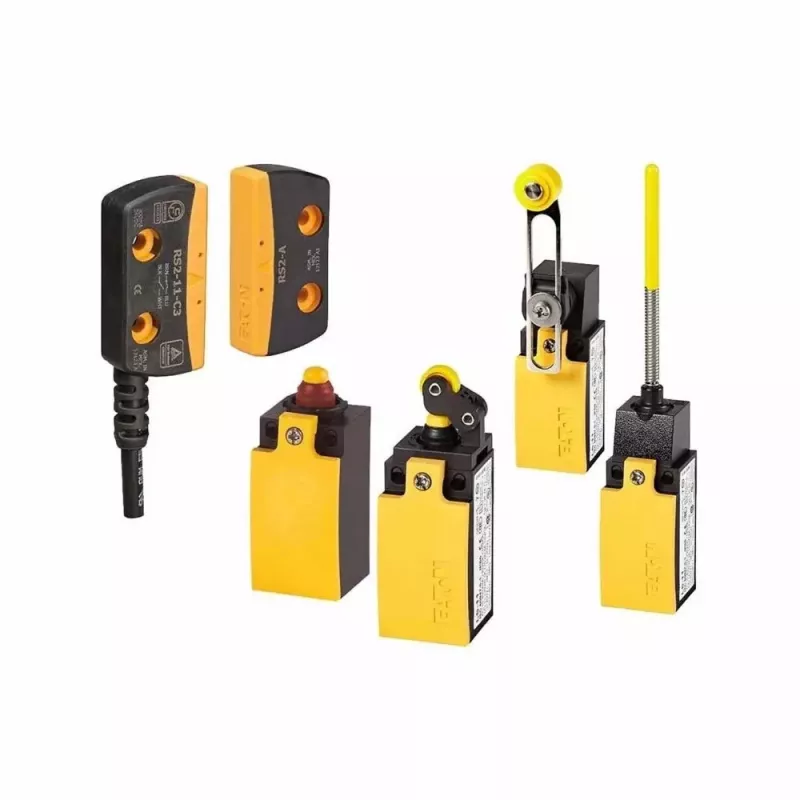

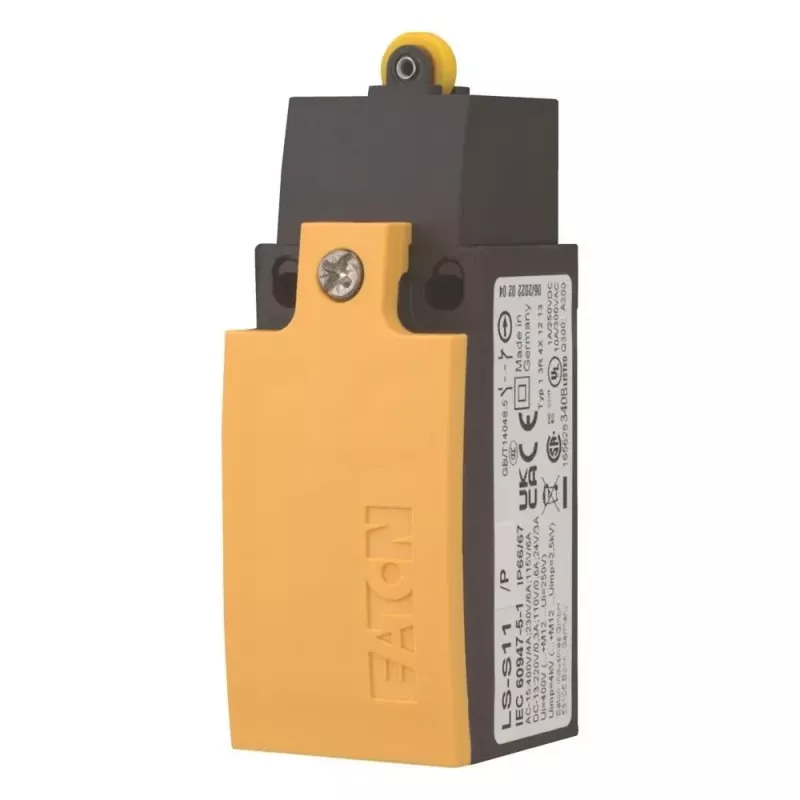

Eaton LS-S11/P rullīša fiksatora gala slēdzis, 400 V AC, 4 A, 1NO+1NC, IP67 106788

Kad mašīnas aizsargs vai konveijera līnija apstājas precīzi tajā vietā, kur tam jābūt, bez aiztures un bez bojājumiem — tas ir ikdienas ieguvums, ko sniedz Eaton LS-S11/P. Šis gala slēdzis ar rullīša fiksatoru ir radīts, lai kalpotu gadiem ilgi pat putekļainās, mitrās un vibrācijām bagātās vidēs.

Galvenās priekšrocības

• Rullīša fiksators nodrošina vienmērīgu, zema berzes darbību un samazina sānu slodzi uz mehānismu.
• IP67 aizsardzība ļauj izmantot vietās, kur notiek mazgāšana vai ir paaugstināts mitrums.
• Mirkļa (snap-action) kontakti 1 NO + 1 NC nodrošina tīru pārslēgšanos arī pie lēnas piedziņas kustības.
• 400 V AC un 4 A nominālie parametri ir piemēroti vadības ķēdēm.
• Kompakts termoplastmasas korpuss ar M20 kabeļa ievadu atvieglo uzstādīšanu.

Kam piemērots

Šis slēdzis ir paredzēts industriālās automatizācijas speciālistiem, mašīnu operatoriem un apkopes inženieriem, kuri vēlas uzticamu pozīcijas noteikšanu. Tas lieliski der mašīnu aizsargiem, konveijeriem, automātiskajām iekārtām un citām sistēmām, kur nepieciešams fiksēt galējo stāvokli vai kustības beigas.

Kā lietot

Uzstādiet LS-S11/P uz pamatnes, izmantojot divus M4 skrūvju stiprinājumus. Pievienojiet vadus ar skrūvju spailēm — tās atvieglo gan montāžu, gan nomaiņu. Rullīša fiksators ir novietots tā, lai tas saskartos ar kustīgo daļu, tādējādi samazinot nodilumu. Pateicoties mirkļa darbībai, slēdzis reaģēs uzticami arī tad, ja piedziņa kustas lēni.

Tehniskie dati

• Izpildmehānisma tips: rullīša fiksators
• Pārslēgšanas funkcija: mirkļa (snap-action)
• Kontaktu konfigurācija: 1 NO + 1 NC
• Nominālais darba spriegums: 400 V AC
• Nominālā darba strāva: 4 A
• Nominālais izolācijas spriegums: 500 V
• Nominālais impulsa izturības spriegums: 6 kV
• Aizsardzības pakāpe: IP67
• Korpusa materiāls: termoplastmasa (stikla šķiedras pastiprināta)
• Savienojuma veids: skrūvju spailes
• Kabeļa ievads: M20 x 1.5
• Darba temperatūras diapazons: -25 līdz +70 °C
• Mehāniskā izturība: > 10 miljoni darbību
• Elektriskā izturība: > 0,5 miljoni darbību
• Montāžas tips: pamatnes stiprinājums (2 x M4)
• Polu skaits: 2 polu
• Izpildmehānisma materiāls: metāla rullītis, plastmasas fiksators

Papildu piezīmes

Notīriet rullīti un fiksatoru no putekļiem un netīrumiem regulāri, lai saglabātu precīzu darbību. Pārbaudiet, vai kabeļa ievads ir cieši noslēgts, lai nodrošinātu IP67 aizsardzību. Ierīce ir paredzēta profesionālai lietošanai; uzstādīšanu drīkst veikt tikai kvalificēts personāls.
