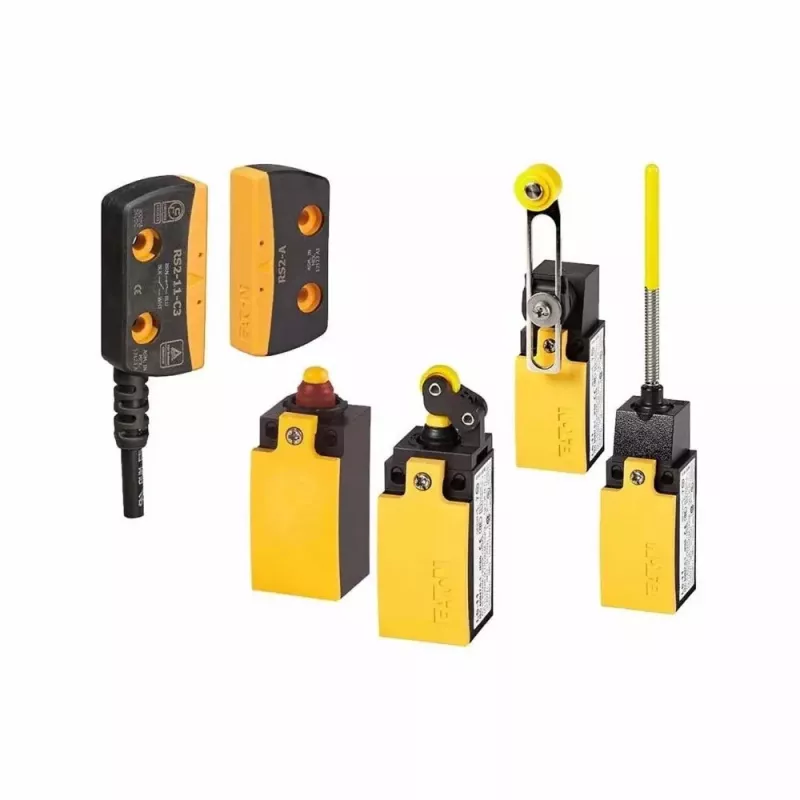

Eaton LS-S11/RLA pozīcijas slēdzis, rullīša svira, 1NO+1NC, IP66/IP67, dzeltens 106790

Kad iekārta apstājas nepareizā brīdī vai drošības ķēde neslēdzas, vaina bieži ir vienkāršā pozīcijas slēdža nodilumā. Eaton LS-S11/RLA ar rullīša sviru nodrošina precīzu un atkārtojamu pozīcijas noteikšanu pat putekļainā un mitrā vidē, tāpēc to var uzstādīt tur, kur parastie slēdži ātri sabojājas.

Kam tas paredzēts

Mašīnbūves speciālistiem, sistēmu integratoriem un apkopes inženieriem, kuriem nepieciešams izturīgs un precīzs gala slēdzis ražošanas iekārtās. Piemērots materiālu pārkraušanas līnijām, automatizācijas šūnām un vispārējām mašīnām, kur svarīga gan mehāniskā izturība, gan aizsardzība pret vidi.

Galvenās priekšrocības

• Rullīša sviras izpildmehānisms nodrošina vienmērīgu mehānisko iedarbināšanu
• 1 normāli atvērts (NO) un 1 normāli aizvērts (NC) kontakts elastīgai shēmas projektēšanai
• IP66 un IP67 aizsardzība pret putekļiem un ūdens iekļūšanu
• Termoplastmasas korpuss labi pamanāmā dzeltenā krāsā
• Plašs darba temperatūras diapazons no -25 °C līdz 70 °C
• Ilgs mehāniskais kalpošanas laiks – 10 miljoni darbības ciklu

Specifikācijas

• Produkta veids: pozīcijas slēdzis
• Izpildmehānisma veids: rullīša svira
• Korpusa materiāls: termoplastmasa
• Kontaktu konfigurācija: 1 NO + 1 NC
• Savienojuma veids: skrūvju spailes
• Nominālā darba strāva (AC-15, 230 V): 6 A
• Nominālā darba strāva (DC-13, 230 V): 0,1 A
• Nominālais izolācijas spriegums: 500 V
• Nominālais impulsa izturības spriegums: 4 kV
• Darba temperatūras diapazons: -25 līdz 70 °C
• Mehāniskais kalpošanas laiks: 10 x 10^6 darbības ciklu
• Elektriskais kalpošanas laiks: 0,5 x 10^6 darbības ciklu
• Kabeļa ievads: M20 x 1,5
• Montāžas veids: uz pamatnes
• Sērija: LS-Titan

Kā lietot

Piestipriniet slēdzi pie pamatnes ar divām skrūvēm, pārliecinoties, ka rullīša svira atrodas pret kustīgo daļu tā, lai tā pieskartos vienmērīgi un bez lieka spiediena. Pievienojiet vadus pie skrūvju spailēm atbilstoši NO un NC kontaktu shēmai. Izmantojiet piemērotu M20 x 1,5 kabeļa blīvslēgu, lai saglabātu IP66/IP67 aizsardzības līmeni.

Padoms: regulāri pārbaudiet rullīša sviras stāvokli un kontaktu tīrību – ja slēdzis tiek darbināts ļoti bieži, plānojiet apkopes intervālus, ņemot vērā elektrisko kalpošanas laiku (0,5 miljoni ciklu).
