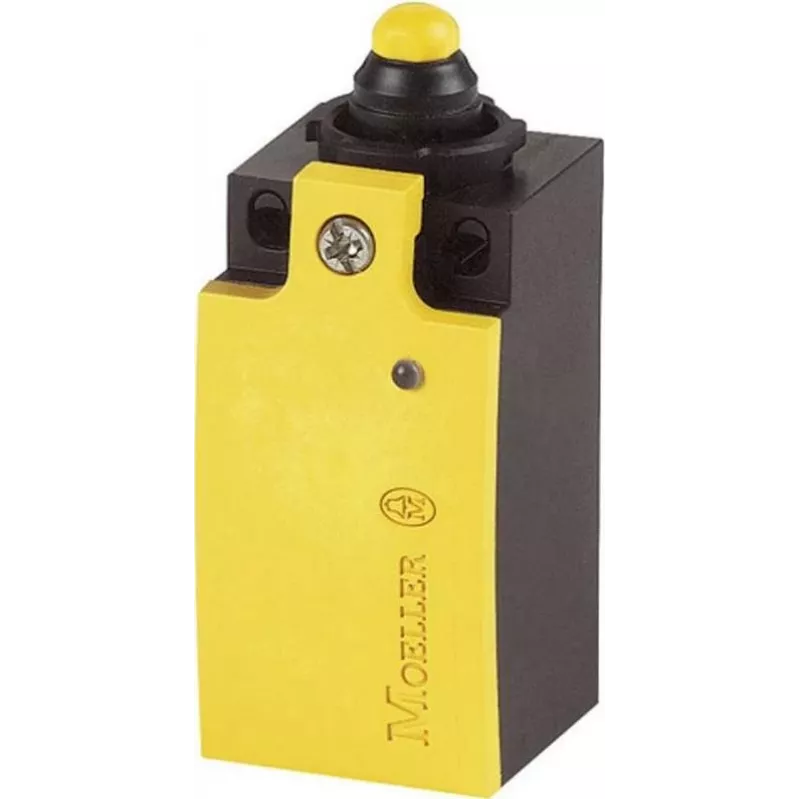

Eaton LS-S11D gala slēdzis ar stūmēja piedziņu, 1NO+1NC, 400V AC 4A, IP67, 106791

Kad ražošanas līnijā vajag precīzi noteikt mehānisma galējo stāvokli, Eaton LS-S11D gala slēdzis ar stūmēja piedziņu nodrošina uzticamu signālu bez kavēšanās. Tā momentānā darbība un izturīgais termoplastmasas korpuss padara to par praktisku izvēli ikdienas industriālajā vidē.

Galvenās priekšrocības

• Stūmēja piedziņa ar atsperes atgriešanos – precīza pozīcijas noteikšana
• Momentānā darbība (snap-action) – ātra un droša pārslēgšanās
• 1 NO + 1 NC kontaktu konfigurācija – elastīga pielietošana vadības ķēdēs
• IP67 aizsardzība – iztur putekļus un ūdens iekļūšanu
• Termoplastmasas korpuss – noturīgs pret mehāniskiem triecieniem
• Skrūvju spailes un M20 kabeļa ievads – vienkārša uzstādīšana un apkope

Kam piemērots

Šis gala slēdzis ir paredzēts industriālās automatizācijas speciālistiem, mašīnbūves tehniķiem un ražošanas iekārtu apkopes personālam. Tas lieliski der pozīcijas noteikšanai darbgaldos un konveijeros, kā arī automātisko montāžas līniju galējo punktu kontrolei. Pateicoties 1NO+1NC kontaktiem, to var izmantot arī drošības bloķēšanas ķēdēs.

Tehniskā specifikācija

• Tips: gala slēdzis
• Piedziņa: stūmējs (ar atsperes atgriešanos)
• Darbības veids: momentānais (snap-action)
• Kontaktu konfigurācija: 1 NO + 1 NC
• Nominālais darba spriegums: 400 V AC / 250 V DC
• Nominālā darba strāva: 4 A (AC-15) / 0,2 A (DC-13)
• Aizsardzības pakāpe: IP67
• Korpusa materiāls: termoplastmasa
• Savienojuma veids: skrūvju spailes
• Kabeļa ievads: 1 x M20
• Darba temperatūra: -25 līdz +70 °C
• Mehāniskā izturība: >15 miljoni darbību
• Elektriskā izturība: >5 miljoni darbību
• Standarti: IEC/EN 60947-5-1, UL, CSA
• Sērija: LS-Titan

Kā lietot

Piestipriniet slēdzi pie iekārtas rāmja tā, lai stūmējs saskartos ar kustīgo daļu galējā stāvoklī. Pievienojiet vadus pie skrūvju spailēm atbilstoši 1NO un 1NC marķējumam. Pārliecinieties, ka kabeļa ievads M20 ir hermētiski noslēgts, lai saglabātu IP67 aizsardzību. Regulāri pārbaudiet stūmēja kustību un kontaktu tīrību.

Padoms: uzstādot slēdzi vietās ar spēcīgu vibrāciju, izmantojiet elastīgus stiprinājumus un pārbaudiet, vai stūmējs netiek pastāvīgi nospiests – tas pagarinās mehānisko mūžu. Vienmēr ievērojiet ražotāja norādīto pievilkšanas momentu skrūvju spailēm.
