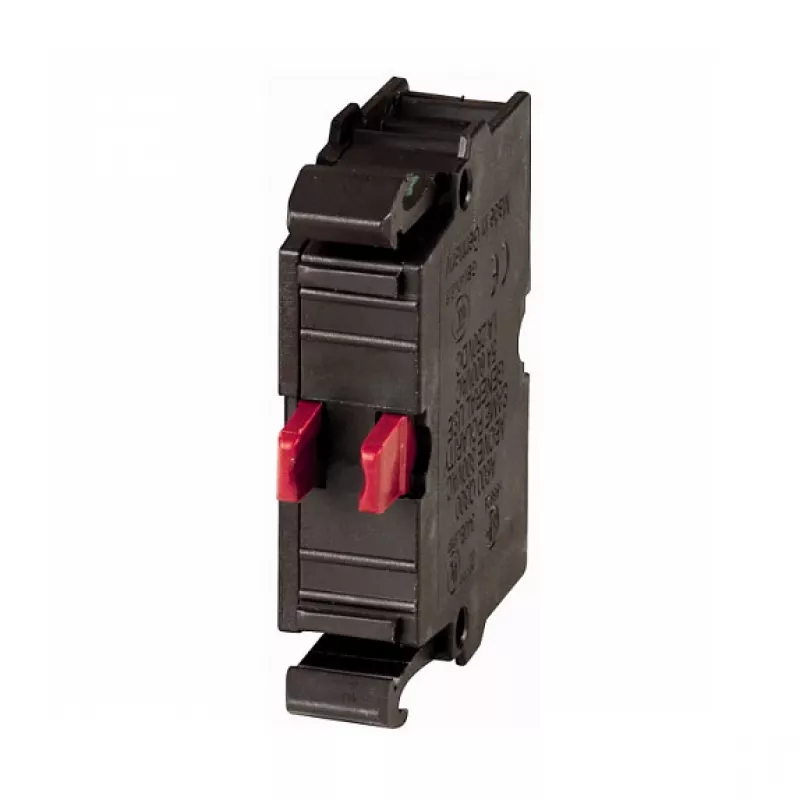

EATON M22-CK01 kontakta elements, 1 NC, priekšējā montāža, atsperu spaiļu pieslēgums

Kad vadības paneļa aizmugurē viss notiek precīzi un bez kavēšanās, iekārta strādā raiti. EATON M22-CK01 kontakta elements ir tieši tas, kas nodrošina šo precizitāti – tas ir viens normāli slēgts (NC) kontakts, kas paredzēts M22 sērijas spiedpogu un signālierīču moduļiem. Priekšējā montāža ļauj to ātri iespraust tieši vadības ierīcē, bet atsperu spaiļu pieslēgums padara vadu savienošanu vienkāršu un uzticamu.

Galvenās īpašības

• Kontaktu konfigurācija: 1 NC (normāli slēgts)
• Montāža: priekšējā, Eaton M22 ierīcēm
• Pieslēgums: atsperu spailes, vadu šķērsgriezums 0,5–2,5 mm² (ciets/daudzdzīslu)
• Nominālais darba spriegums: 500 V AC / 250 V DC
• Nominālais izolācijas spriegums: 500 V; nominālais impulsa spriegums: 6 kV
• Nominālā darba strāva AC-15: 6 A (230 V); DC-13: 0,2 A (220 V)
• Aizsardzības pakāpe: IP20 (spailēm)
• Darba temperatūra: –25 °C līdz +70 °C
• Mehāniskā darbmūža: > 5 miljoni ciklu; elektriskā darbmūža: > 0,5 miljoni ciklu
• Standarti: IEC/EN 60947-5-1, VDE 0660 200. daļa; atbilstība: CE, UL, CSA

Kāpēc izvēlēties šo

Eaton M22 sērija ir pazīstama ar modulāro elastību un izturīgo konstrukciju. Šis kontakta elements nav izņēmums – tas nodrošina stabilu pārslēgšanu pat ekstremālās rūpnieciskās temperatūrās. Atsperu spailes novērš nepieciešamību periodiski pievilkt skrūves, tādējādi samazinot apkopes darbus iekārtas dzīves laikā. Ar starptautiskiem sertifikātiem tas vienkāršo paneļu montāžu un nodrošina atbilstību prasībām.

Kam tas paredzēts

• Avārijas apturēšanas ķēdēm vadības paneļos un iekārtās
• Statusa signāliem signāllampām un PLC ieejām
• Režīmu slēdžiem motora palaišanas stacijās
• Automātikas iekārtām ar priekšējās montāžas vadības ierīcēm

Noderīgi zināt

Šis kontakta elements ir paredzēts vairāk nekā 5 miljoniem mehānisko ciklu, bet elektriskā darbmūža ir atkarīga no pārslēdzamās strāvas un sprieguma. Induktīvām slodzēm vienmēr jāveic atbilstoša samazināšana. Uzstādot, atsperu spailes pieņem vadu līdz 2,5 mm²; izmantojiet pareizo skrūvgriezi, lai atvērtu spaili un ievietotu vadu, nenovelkot pārāk daudz izolācijas. Priekšējā montāža ļauj ātri salikt bez īpašiem instrumentiem – tas ir ērts risinājums gan jauniem projektiem, gan modernizācijai.

Padoms: lai pagarinātu kontakta dzīvi, izvēlieties slēdža strāvu ar rezervi un izvairieties no pārslodzes – tas attiecas uz visiem vadības ķēžu elementiem.
