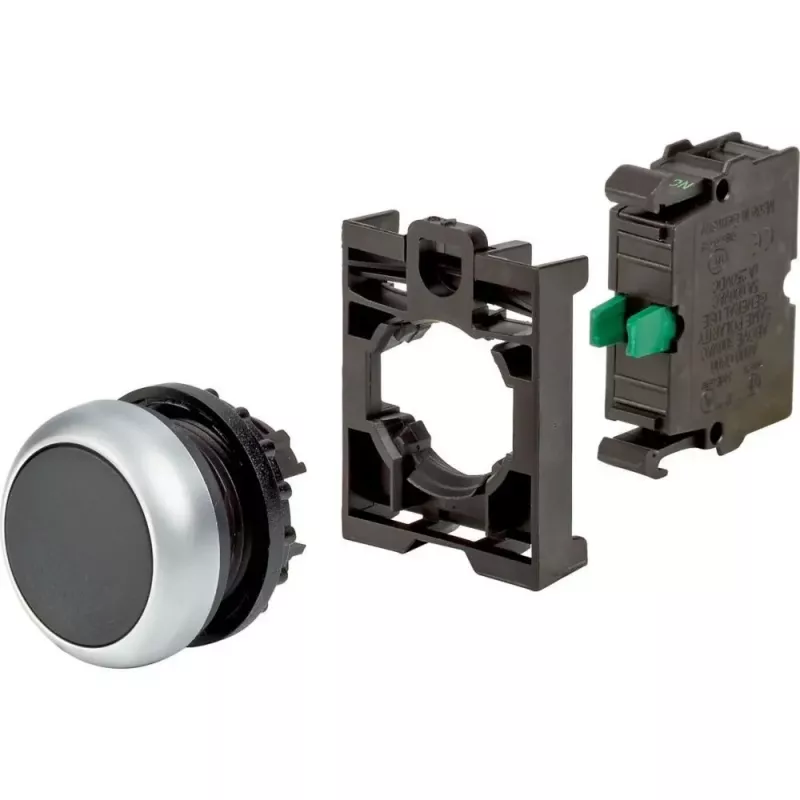

Eaton M22-D-S-K10-BVP uzspiedējpoga, iegremdēta, melna, plastmasas priekšgredzens, 1NO 110933

Eaton M22-D-S-K10-BVP ir iegremdēta uzspiedējpoga ar 1NO kontaktu, kas paredzēta 22,5 mm panelīša izgriezumam. Tā ir daļa no Eaton M22 moduļu sistēmas, kas ļauj ātri un elastīgi konfigurēt vadības paneļus.

Kam tas paredzēts

Šī poga ir piemērota mašīnbūves speciālistiem, paneļu montētājiem un apkopes tehniķiem, kuri ikdienā strādā ar rūpnieciskajām iekārtām un vadības sistēmām. Tā nodrošina skaidru taustes atgriezenisko saiti un ir izturīga pret putekļiem, ūdeni un citiem vides faktoriem.

Galvenās priekšrocības

• Iegremdēts izpildmehānisms ar melnu krāsu – diskrēts un profesionāls izskats panelī.
• Plastmasas priekšgredzens nodrošina izturību pret koroziju un mehāniskiem bojājumiem.
• Mirkļa darbība (atsperes atgriešana) ar 1 parasti atvērtu (NO) kontaktu.
• Skrūvju spailes drošam un vienkāršam savienojumam.
• Augsta priekšpuses aizsardzība: IP66, IP67, IP69K – piemērota vietām, kur nepieciešama mazgāšana ar augstspiediena ūdeni.
• Mehāniskā izturība pārsniedz 5 miljonus darbības ciklu.
• Plašs darba temperatūras diapazons no -25 līdz +70 °C.

Specifikācijas

• Komponenta tips: Uzspiedējpoga
• Izpildmehānisma stils: Iegremdēts
• Darbības režīms: Mirkļa (atsperes atgriešana)
• Izpildmehānisma krāsa: Melna
• Apmales materiāls: Plastmasa
• Paneļa izgriezuma diametrs: 22,5 mm
• Kontaktu izvietojums: 1 parasti atvērts (NO)
• Apgaismojums: Nav apgaismots
• Spaiļu tips: Skrūvju spailes
• Maks. nominālais darba spriegums: 500V AC / 250V DC
• Maks. nominālā darba strāva: 6A (AC-15, 230V) / 3A (DC-13, 220V)
• Mehāniskā izturība: >5 000 000 darbības ciklu
• Darba temperatūras diapazons: -25 līdz +70 °C
• Pozīciju skaits: 2 (IESLĒGTS/IZSLĒGTS)

Kā lietot

Uzstādiet pogu panelī ar 22,5 mm izgriezumu. Pārliecinieties, ka priekšgredzens ir cieši pievilkts, bet nepārsniedziet plastmasai pieļaujamo griezes momentu. Pievienojiet vadus pie skrūvju spailēm atbilstoši shēmai. Poga ir paredzēta mirkļa darbībai – tā atgriežas sākotnējā stāvoklī, tiklīdz to atlaižat.

Padoms: Lai izvairītos no pārmērīga spiediena uz plastmasas priekšgredzenu, pievelciet to ar roku vai izmantojiet griezes momenta atslēgu. Ja nepieciešams, kombinējiet ar citiem Eaton M22 moduļiem, piemēram, kontaktu blokiem vai apgaismojuma elementiem, lai izveidotu pielāgotu vadības paneli.
