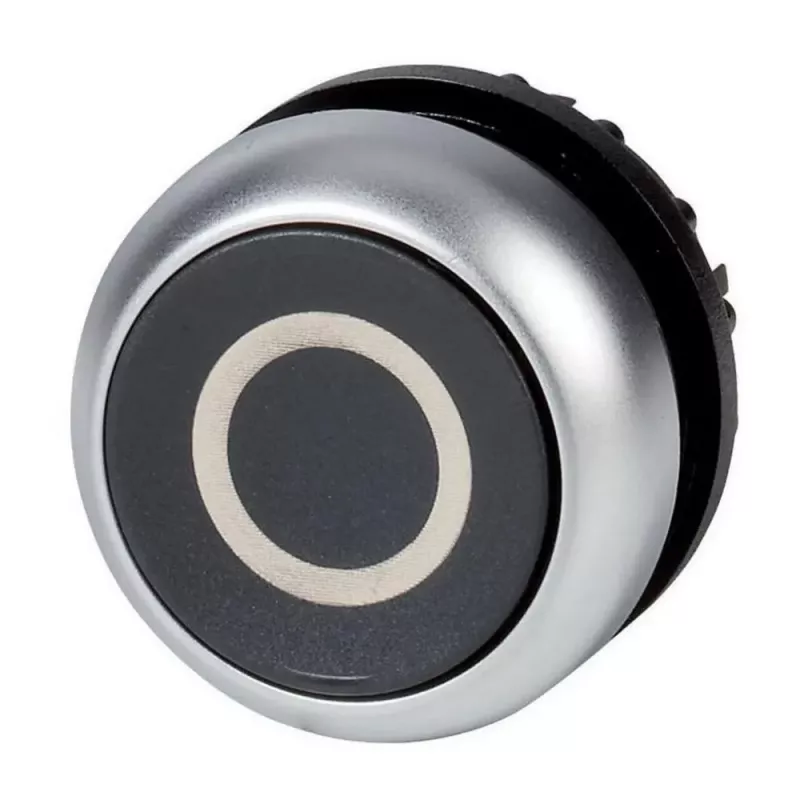

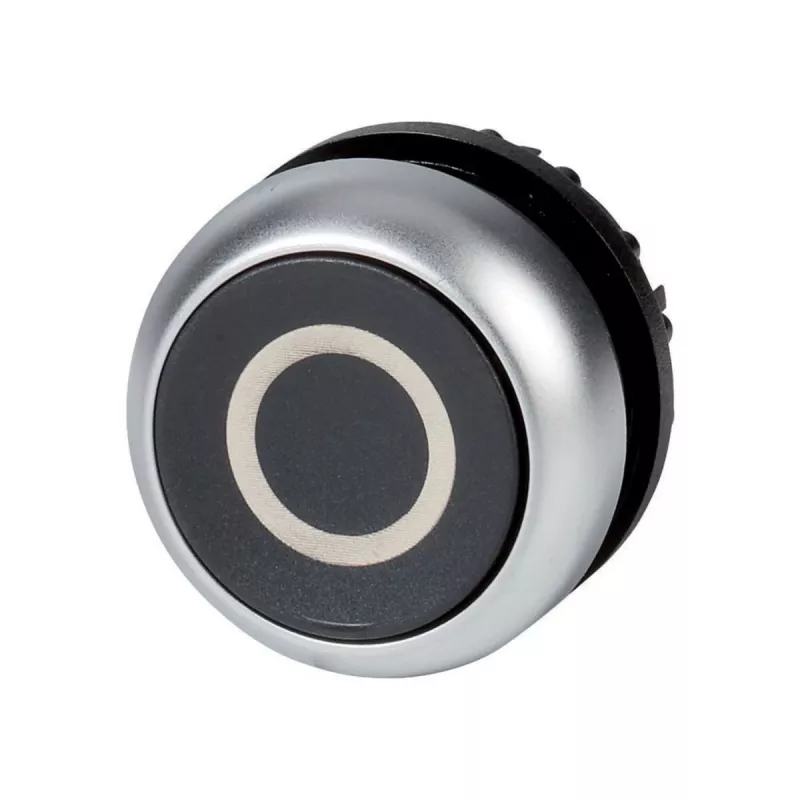

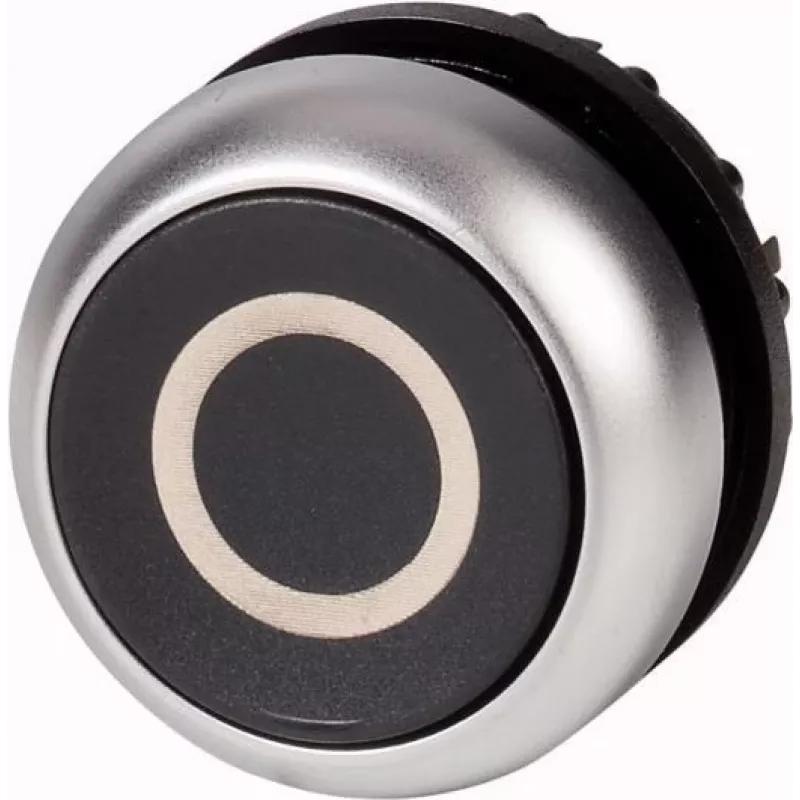

Eaton M22-D-S-X0 uzspiedējpogas aktuators, melns, iedobts, momentāns, metāla priekšējais gredzens, 22,5 mm 216609

Kad vadības panelī jāuzstāda poga, kas reaģē uz katru pieskārienu un kalpo gadiem, izvēle bieži ir starp lētu plastmasu un rūpniecisku risinājumu. Eaton M22-D-S-X0 ir otrais variants – metāla priekšējais gredzens, iedobts melns aktuators un momentāna darbība, kas paredzēta intensīvai lietošanai.

Kam tas piemērots

Mašīnbūves speciālistiem, paneļu montētājiem un apkopes tehniķiem, kuri ikdienā strādā ar vadības ķēdēm ražošanas iekārtās, konveijeros un procesu vadības sistēmās. Aktuators ir savietojams ar Eaton M22 kontaktu blokiem un LED elementiem, tāpēc to var pielāgot gan vienkāršai, gan paplašinātai komutācijai.

Galvenās priekšrocības

• Momentāna darbība – poga atgriežas sākuma stāvoklī, tiklīdz to atlaiž
• Iedobts melns aktuators ar titāna krāsas metāla priekšējo gredzenu
• Montāžas atveres diametrs: 22,5 mm
• Mehāniskā izturība: vairāk nekā 5 000 000 darbības ciklu
• Plašs darba temperatūras diapazons: no -25 līdz +70 °C

Specifikācijas

• Aktuatora tips: uzspiedējpoga
• Darbības veids: momentāns
• Krāsa: melna
• Priekšējā gredzena materiāls: metāls
• Priekšējā gredzena krāsa: titāns
• Montāžas atveres diametrs: 22,5 mm
• Sērija: M22
• Aizsardzības pakāpe (IP): IP66, IP67, IP69K
• Aizsardzības pakāpe (NEMA): NEMA 4X, 13
• Darba temperatūra: no -25 līdz +70 °C
• Uzglabāšanas temperatūra: no -40 līdz +80 °C
• Mehāniskā izturība: > 5 000 000 darbību
• Apgaismojums: bez apgaismojuma
• Konstrukcija: iedobta
• Standarti: IEC/EN 60947, VDE 0660
• Atbilstība RoHS: jā

Kā lietot

Izgrieziet panelī precīzi 22,5 mm atveri, ievietojiet aktuatoru un no aizmugures pieskrūvējiet to ar komplektā esošo uzgriezni. Pēc tam pievienojiet nepieciešamo Eaton M22 kontaktu bloku – parasti vienu vai divus – atkarībā no tā, vai vajag tikai aizveramo vai arī atveramo kontaktu. Ja nepieciešams apgaismojums, izmantojiet atsevišķu M22 LED elementu; šis modelis pats par sevi nav apgaismots.

Padoms: metāla priekšējais gredzens ir izturīgāks pret triecieniem un vibrācijām nekā plastmasas versija, tāpēc to ir vērts izvēlēties vietās, kur operators strādā ar cimdiem vai kur poga atrodas biežā saskarē. Pirms montāžas pārliecinieties, ka panelī nav šķembu un atvere ir tīra – tas nodrošinās blīvējuma atbilstību norādītajām IP pakāpēm.
