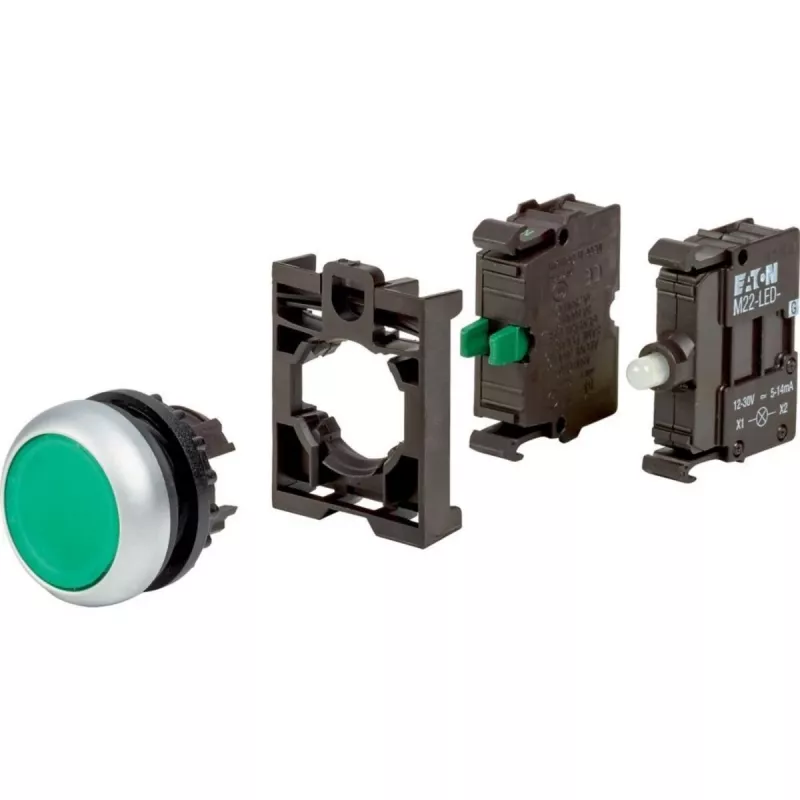

Eaton M22-DL-G-K10LED-BVP apgaismota spiedpoga, zaļa, 1 NO, 24 V AC/DC LED, plastmasas priekšējais gredzens 110930

Zaļš LED apgaismojums, kas iebūvēts tieši pogas korpusā, nozīmē, ka operatoram nav jāmeklē atsevišķa signāllampiņa — stāvokli var nolasīt no tās pašas vietas, kur tiek veikta darbība. Eaton M22-DL-G-K10LED-BVP ir tieši tāda: momentāna spiedpoga ar 1 NO kontaktu un 24 V AC/DC zaļu LED apgaismojumu, kas domāta 22,5 mm montāžas caurumam.

Kam tas ir paredzēts

Paneļu būvētājiem, mašīnu ražotājiem un apkopes komandām, kurām vajag izturīgu 22,5 mm spiedpogu ar iebūvētu apgaismojumu vadības ķēdēs līdz 500 V izolācijas spriegumam. Piemērota vietās, kur poga tiek spiesta bieži un skaidrs vizuālais signāls ir būtisks.

Galvenās iezīmes

• Momentāna spiedpoga ar 1 normāli atvērtu (NO) kontaktu
• Zaļš LED apgaismojums, 24 V AC/DC barošana
• Plastmasas priekšējais gredzens, 22,5 mm montāžas diametrs
• Skrūvju spailes drošai elektroinstalācijai
• Mehāniskā izturība vairāk nekā 5 miljoni darbību
• Darba temperatūra no -25 līdz +70 °C

Specifikācijas

• Produkta veids: Apgaismota spiedpoga
• Sērija: M22
• Izpildmehānisma tips: Momentāna
• Pogas krāsa: Zaļa
• Apgaismojums: Jā, LED, zaļš
• Apgaismojuma barošanas spriegums: 24 V AC/DC
• Kontaktu konfigurācija: 1 NO
• Priekšējā gredzena materiāls: Plastmasa
• Montāžas diametrs: 22,5 mm
• Spaiļu tips: Skrūvju spailes
• Nominālais izolācijas spriegums (Ui): 500 V
• Nominālais impulsa izturības spriegums (Uimp): 6000 V
• Mehāniskā izturība: > 5 000 000 darbību
• Elektriskā izturība: > 500 000 darbību
• Darba temperatūras diapazons: no -25 līdz +70 °C

Kā lietot

Poga tiek montēta 22,5 mm caurumā un nostiprināta ar komplektā esošo uzgriezni. Pievienojiet vadus pie skrūvju spailēm atbilstoši kontaktu shēmai. Barošanas spriegumam jāatbilst LED nominālam 24 V AC/DC, lai izvairītos no bojājumiem.

Padoms: lai izveidotu pilnīgu vadības staciju, savienojiet šo spiedpogu ar M22 kontaktu bloku un piemērotu marķējuma plāksnīti. Pārbaudiet, vai barošanas avots nodrošina stabilu 24 V AC/DC, jo LED ir jutīga pret pārspriegumu.
