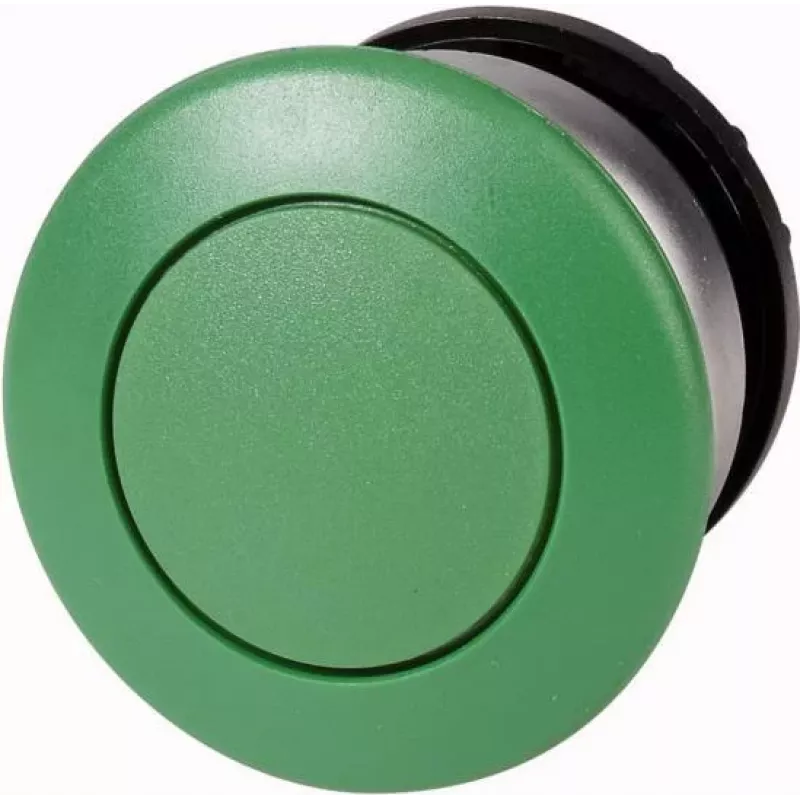

Eaton M22-DP-G ieslēgšanas pogas izpildmehānisms, zaļš, 216716

Ja vadības panelī nepieciešama uzticama un ilgmūžīga poga, kas neizceļas virs virsmas un ir viegli tīrāma, Eaton M22-DP-G ir praktisks risinājums. Tā ir ieslēgšanas pogas izpildmehānisms ar zaļu pogu un momentāno darbību, kas paredzēts standarta 22,5 mm montāžas caurumam.

Galvenās priekšrocības

• Iebūvēts (flush) dizains – poga neizceļas, tāpēc mazāk risks nejauši nospiest un vieglāk notīrīt paneli.
• Zaļa krāsa – piemērota starta, ieslēgšanas vai apstiprinājuma funkcijām.
• Momentānā darbība ar atsperes atgriešanos – poga atgriežas sākotnējā stāvoklī, tiklīdz to atlaiž.
• Savietojams ar Eaton M22 sērijas kontaktu blokiem un LED elementiem.
• Augsta aizsardzība pret putekļiem un ūdeni – IP66, IP67, IP69K no priekšpuses.

Kam piemērots

Šis izpildmehānisms ir domāts mašīnbūves speciālistiem, vadības sistēmu integratoriem un apkopes personālam, kas strādā ar industriālajiem vadības paneļiem. Tas ir piemērots gan jaunu iekārtu projektēšanai, gan esošo paneļu modernizācijai, jo viegli integrējas M22 modulārajā sistēmā.

Galvenie tehniskie dati

• Produkta veids: Ieslēgšanas pogas izpildmehānisms
• Sērija: Eaton M22
• Izpildmehānisma stils: Iebūvēts (flush)
• Pogas krāsa: Zaļa
• Darbības veids: Momentānais (ar atsperes atgriešanos)
• Montāžas cauruma diametrs: 22,5 mm
• Aizsardzības pakāpe no priekšpuses: IP66, IP67, IP69K
• Aizsardzības pakāpe no aizmugures: IP20 (ar kontaktu bloku)
• Darba temperatūras diapazons: -25 līdz +70 °C
• Uzglabāšanas temperatūras diapazons: -40 līdz +80 °C
• Mehāniskā izturība: > 5 miljoni darbību
• Apdares materiāls: Plastmasa
• Pogas materiāls: Plastmasa
• Savietojamība: M22 sērijas kontaktu bloki un LED elementi
• Atbilst standartiem: IEC/EN 60947, VDE 0660
• Sertifikāti: UL, CSA, CCC, CE
• Apgaismojuma iespēja: Nav paredzēts apgaismojumam
• Aktivizēšanas pozīciju skaits: 1
• Montāžas veids: Paneļa montāža
• Atbilstība videi: RoHS, REACH

Kā lietot

Ievietojiet izpildmehānismu 22,5 mm caurumā panelī un nostipriniet to ar komplektā esošo uzgriezni. Aizmugurē pievienojiet vajadzīgo M22 sērijas kontaktu bloku (parasti 1NO vai 1NC) un, ja nepieciešams, LED elementu. Pēc montāžas pārbaudiet, vai poga brīvi kustas un atgriežas sākotnējā stāvoklī.

Padoms: Lai nodrošinātu ilgmūžību un aizsardzību pret vidi, vienmēr izmantojiet oriģinālos Eaton M22 kontaktu blokus un blīves. Pirms montāžas pārliecinieties, ka paneļa biezums atbilst M22 sistēmas prasībām.
