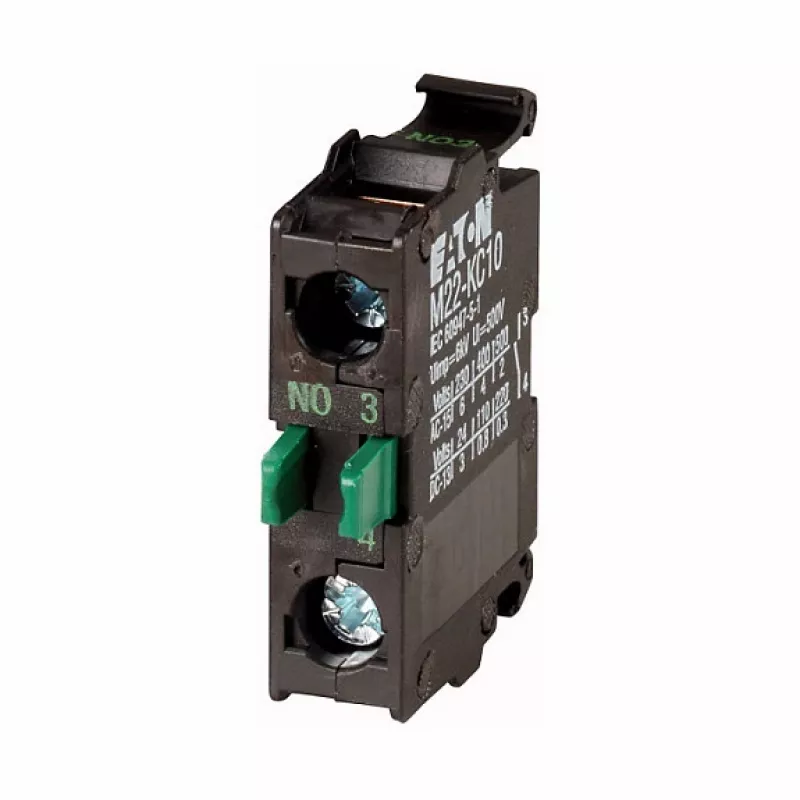

Eaton M22-KC10 Kontaktlements 1NO, skrūvju spailes, pamatnes montāža 216380

Ja būvē vai remontē vadības ķēdes, zini, ka kontaktlements ir tā mazā, bet kritiskā daļa, kas var izšķirt – vai iekārta strādās vai stāvēs. Eaton M22-KC10 ir tieši tāds elements, uz kuru var paļauties: viens normāli atvērts kontakts, kas gatavs darbam industriālā vidē, bez pārsteigumiem.

Priekšrocības

Šis kontaktlements izmanto sudraba sakausējuma kontaktus, kas nodrošina zemu pārejas pretestību un ilgu kalpošanas laiku pat intensīvas slodzes apstākļos. Skrūvju spailes ļauj ātri un droši pieslēgt vadus ar standarta instrumentiem – bez īpašiem galiem vai presēšanas. Pamatnes montāža vienkāršo uzstādīšanu, bet IP20 aizsardzība uz spailēm pasargā no nejaušas saskares apkopes laikā.

Kam tas der

• Vadības ķēdēm darbgaldos, iepakošanas līnijās un procesu automatizācijā
• Industriāliem vadības paneļiem, kur nepieciešama normāli atvērta (NO) funkcija
• Eaton M22 sērijas komandierīču modernizācijai vai remontam

Galvenie tehniskie parametri

• Kontaktu konfigurācija: 1 normāli atvērts (NO)
• Nominālais darba spriegums: 500 V AC / 250 V DC
• Nominālā darba strāva: 6 A pie 230 V AC (AC-15), 3 A pie 24 V DC (DC-13)
• Savienojums: skrūvju spailes
• Montāža: pamatnes montāža (saderīga ar M22 sēriju)
• Spaiļu šķērsgriezums: 1 × (0,5–2,5) mm² ciets, 2 × (0,5–1,5) mm² ciets; elastīgs ar uzgali: 1 × (0,5–2,5) mm², 2 × (0,5–1,5) mm²
• Nominālais impulsa spriegums (Uimp): 6000 V
• Mehāniskā izturība: > 5 × 10⁶ darbību
• Aizsardzības pakāpe (spailes): IP20
• Piesārņojuma pakāpe: 3
• Darba temperatūra: -25 līdz +70 °C
• Uzglabāšanas temperatūra: -40 līdz +80 °C
• Standarti: IEC/EN 60947-5-1, VDE 0660
• Īssavienojuma aizsardzība: drošinātājs 10 A gG/gL

Ieteikumi lietošanā

Pirms pieslēgšanas pārliecinies, ka vadi ir pareizi nospiesti un skrūves pievilktas ar ieteicamo griezes momentu. Elastīgiem vadiem vienmēr izmanto atbilstošus uzgaļus. Pārbaudi, vai kontaktlements atbilst tavam vadības ķēdes spriegumam un strāvai, un neaizmirsti uzstādīt atbilstošu īssavienojuma aizsardzību.
