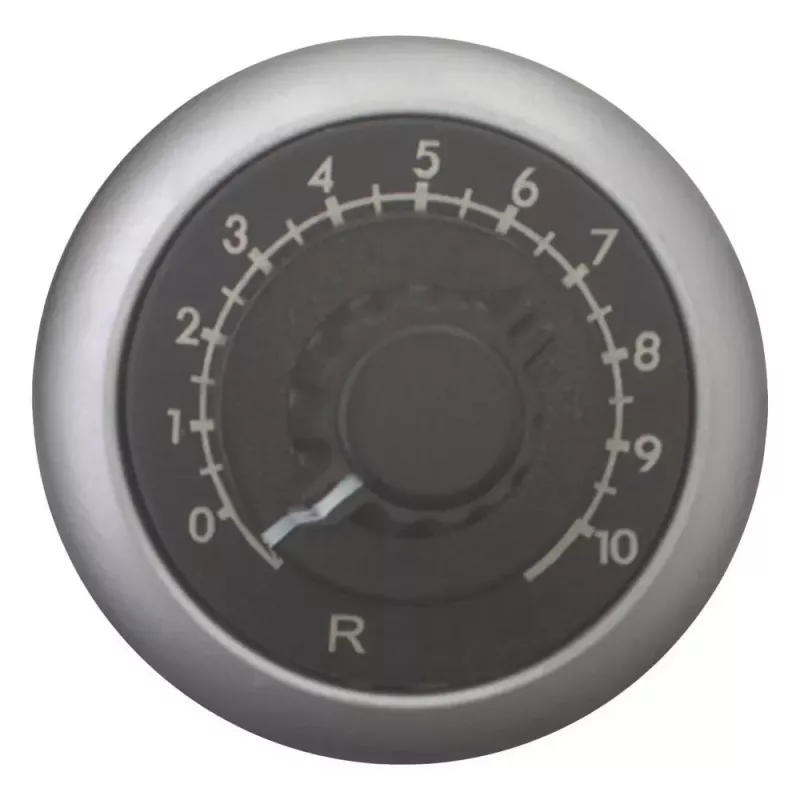

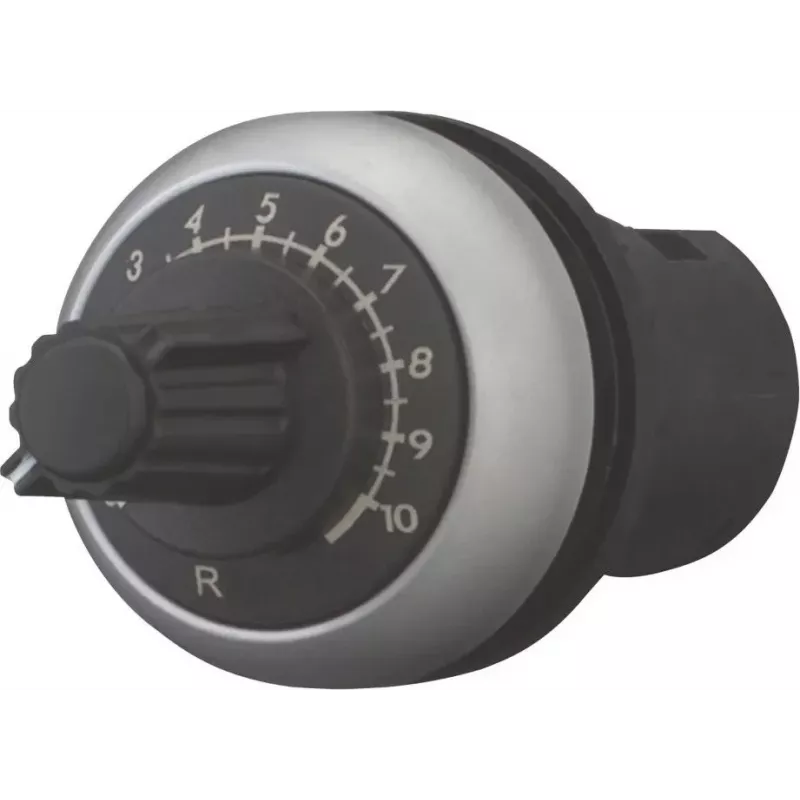

Eaton M22-R470K rotācijas potenciometrs, 470 kΩ, 0,5 W, vienapgrieziena, lineārs, panelī montējams

Precīza analogā vadība industriālajās vadības sistēmās — Eaton M22-R470K rotācijas potenciometrs ar 470 kΩ pretestību un 0,5 W jaudas nominālu nodrošina vienmērīgu pretestības regulēšanu vienā apgriezienā. Tas ir paredzēts montāžai aizmugurē panelī kopā ar M22 sērijas rotācijas operatoriem, tāpēc ideāli iederas esošajās vadības stacijās.

Kāpēc izvēlēties šo potenciometru

• Augsta pretestība 470 kΩ ļauj precīzi noregulēt signāla līmeni vadības ķēdēs.
• Lineāra pretestības maiņa nodrošina vienmērīgu un paredzamu regulēšanu.
• Mehāniskā izturība pārsniedz 100 000 darbības ciklu — ilgs kalpošanas laiks pat intensīvā lietošanā.
• Plašs darba temperatūras diapazons no -25 °C līdz +70 °C piemērots dažādām vidēm.
• Skrūvju spailes nodrošina drošu un vienkāršu vadu savienojumu.

Tehniskie dati

• Pretestība: 470 kΩ
• Jaudas nomināls: 0,5 W
• Pretestības raksturlīkne: lineāra
• Apgriezienu skaits: viens
• Elektriskais leņķis: 270°
• Mehāniskais leņķis: 300°
• Pieslēgumi: skrūvju spailes
• Montāža: aizmugurē panelī (M22 operatoriem)
• Darba temperatūra: -25 °C līdz +70 °C
• Izolācijas pretestība: >100 MΩ
• Pretestības pielaide: ±20%
• Diellektriskais stiprums: 2500 V AC

Kam piemērots

Šis potenciometrs ir paredzēts rūpniecisko vadības panelu izgatavotājiem, automatizācijas inženieriem un tehniskās apkopes speciālistiem, kuri strādā ar Eaton M22 (RMQ-Titan) sērijas vadības elementiem. Tas ir piemērots arī tiem, kas meklē uzticamu rezerves daļu esošo iekārtu remontam vai jaunu vadības sistēmu projektēšanai.

Lietošana

Potenciometrs tiek montēts aizmugurē panelī, izmantojot saderīgu M22 rotācijas operatoru. Pievienojiet vadus pie skrūvju spailēm, ievērojot polaritāti atbilstoši shēmai. Pēc montāžas pārbaudiet, vai rotācijas rokturis griežas vienmērīgi un pretestība mainās lineāri visā 270° elektriskajā leņķī. Ierīce ir paredzēta lietošanai tikai kvalificētiem speciālistiem.

Padoms: pirms montāžas pārliecinieties, ka izvēlētais M22 operators atbalsta tieši šo potenciometra elementu. Regulāri pārbaudiet skrūvju savienojumu stingrību, lai izvairītos no kontakta zuduma vibrācijas apstākļos.
