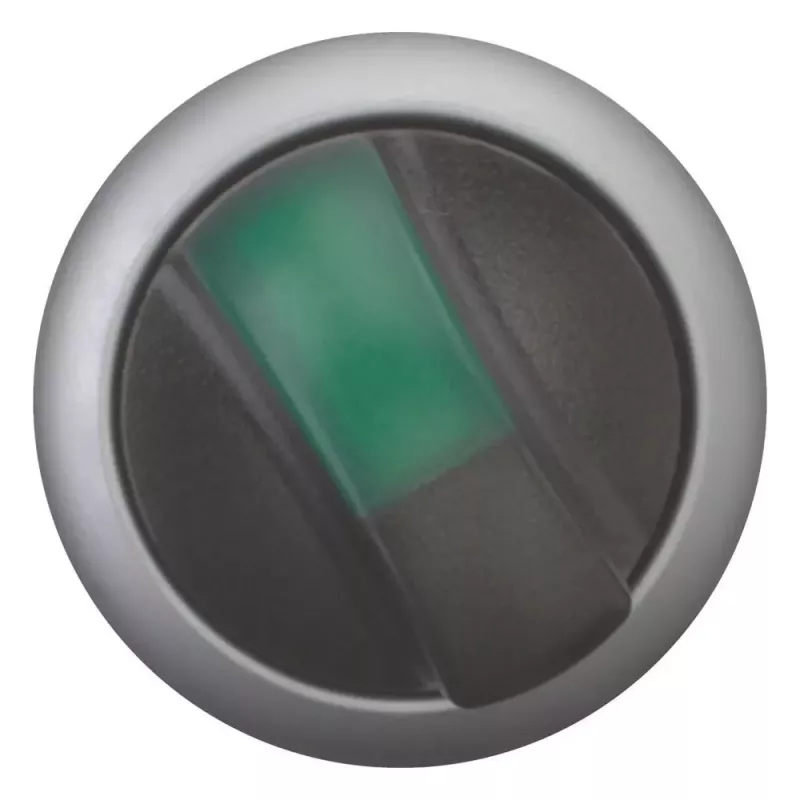

Eaton M22 rotācijas izpildmehānisms, 3 pozīcijas, fiksējošs, melns rokturis ar sudraba apmali 284395

Kad panelī jāpārslēdz trīs režīmi – nevis divi, un nevis ar pogu, bet ar skaidri jūtamu pagriezienu – Eaton M22 rotācijas izpildmehānisms ar 90° soli ir tas, ko liek vietā, kur operatoram jāstrādā ātri un bez kļūdām. Melnais rokturis ar metālisko sudraba apmali labi saskatāms pat blīvi apkalpotā vadības panelī, un fiksējošā darbība notur izvēlēto pozīciju bez rokas turēšanas.

Galvenās specifikācijas

• Sērija: Eaton M22
• Pozīciju skaits: 3
• Pārslēgšanas leņķis: 90°
• Darbības veids: fiksējošs (ar noturēšanu)
• Izpildmehānisma krāsa: melna
• Apmales krāsa: sudraba (metāliska)
• Montāžas diametrs: 22,5 mm
• Aizsardzības pakāpe priekšpusē: IP66
• Aizsardzības pakāpe aizmugurē: IP20 (kopā ar kontaktu blokiem)
• Izpildmehānisma stils: rokturis
• Saderība: nepieciešams M22-A montāžas adapteris un M22 kontaktu bloki (pārdod atsevišķi)
• Standarti: IEC/EN 60947-5-1, VDE 0660 200. daļa
• Darba temperatūras diapazons: -25 līdz +70 °C
• Uzglabāšanas temperatūras diapazons: -40 līdz +80 °C
• Mehāniskā izturība: > 100 000 operāciju
• Maksimālais paneļa biezums: 6 mm

Kāpēc izvēlēties

M22 sērija ir modulāra – šis izpildmehānisms ir tikai priekšējā daļa, ko papildina ar kontaktblokiem un montāžas adapteri, tāpēc vari salikt tieši tādu slēdzi, kāds nepieciešams konkrētajā shēmā. IP66 priekšpuses aizsardzība nozīmē, ka putekļi un ūdens šļakatas netraucē darbu, savukārt fiksējošā darbība ir īstā izvēle tur, kur režīms jānosaka vienreiz un jāatstāj ieslēgts.

Piemērots lietošanai

• Rūpnieciskie vadības paneļi
• Darbgaldu režīmu izvēle
• Konveijeru sistēmu režīmu pārslēgšana
• Iepakošanas iekārtas

Kas jāzina

Šis ir tikai izpildmehānisms – lai tas darbotos kā pilnvērtīgs slēdzis, nepieciešams M22-A montāžas adapteris un M22 kontaktu bloki, kas jāiegādājas atsevišķi. Sudraba apmale pret melno rokturi nodrošina skaidru vizuālo kontrastu, kas atvieglo ātru pozīcijas noteikšanu.

Padoms: uzstādot panelī, pārliecinies, ka paneļa biezums nepārsniedz 6 mm, un vienmēr izvēlies kontaktblokus atbilstoši slēdzamās ķēdes strāvai un spriegumam. Fiksējošo režīmu īpaši novērtēsi, ja operators pie viena paneļa strādā ar cimdiem – nav jātur rokturis, lai saglabātu izvēlēto pozīciju.
