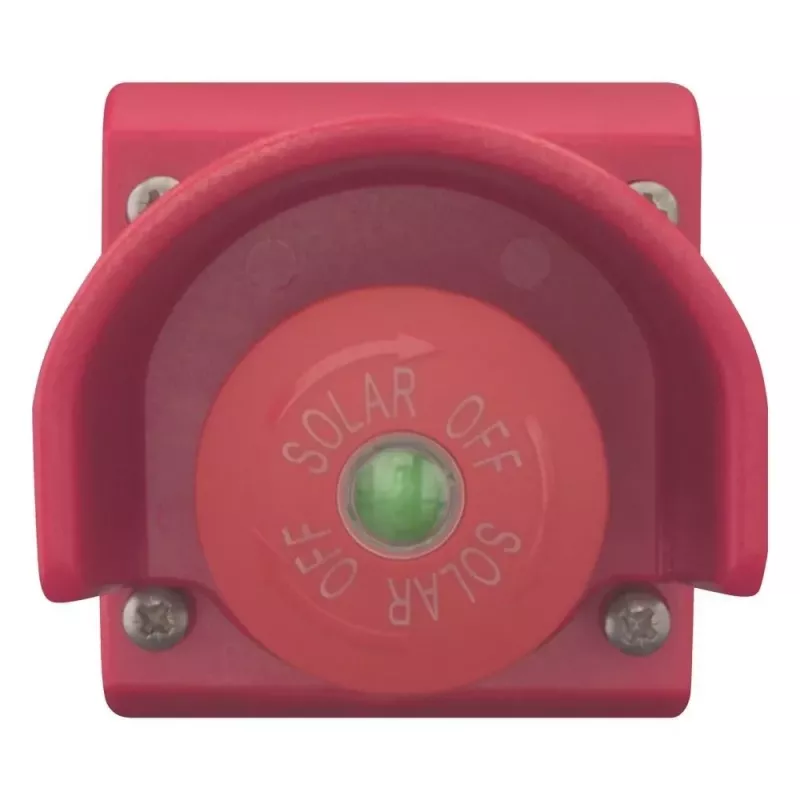

Eaton M22-SOL PV vadības slēdzis-atdalītājs, 230V AC, 6A, 1NO+1NC, IP67/IP69K, ar aizsargapkakli 150644

IP67/IP69K aizsardzība pret putekļiem un ūdens iekļūšanu – reti sastopama tāda līmeņa aizsardzība fotoelementu sistēmu vadības slēdžiem. Eaton M22-SOL ir panelī montējams rotējošais slēdzis-atdalītājs, kas paredzēts drošai līdzstrāvas ķēdes atslēgšanai saules enerģijas iekārtās.

Kam paredzēts

Saules panelu uzstādītājiem, sadales skapju būvētājiem un apkopes tehniķiem, kuriem nepieciešams kompakts, augstas aizsardzības pakāpes slēdzis fotoelementu vadības ķēdēm. Piemērots vietās, kur putekļi un mitrums var apdraudēt iekārtas darbību.

Galvenās iezīmes

• Rotējošais izpildmehānisms ar 45° pārslēgšanas leņķi un divām pozīcijām (IESLĒGTS/IZSLĒGTS)
• Kontaktu konfigurācija: 1 NO + 1 NC elastīgai integrācijai ķēdē
• Iekļauts aizsargapkaklis, kas novērš nejaušu iedarbināšanu
• Paneļa izgriezuma diametrs: 22,5 mm, standarts M22 sērijai
• Skrūvju spailes drošam savienojumam
• Darba temperatūras diapazons: no -25 līdz +70 °C

Specifikācijas

• Nominālais darba spriegums: 230 V AC
• Nominālā darba strāva: 6 A
• Nominālais izolācijas spriegums: 500 V
• Nominālais impulsa izturības spriegums: 6 kV
• Aizsardzības pakāpe (priekšpuse): IP67, IP69K
• Montāžas veids: panelī
• Izpildmehānisma krāsa: melna
• Priekšējā apmales materiāls: plastmasa

Kā lietot

Uzstādiet slēdzi panelī ar 22,5 mm izgriezumu. Pievienojiet vadus pie skrūvju spailēm atbilstoši kontaktu shēmai. Aizsargapkaklis jāuzstāda virs izpildmehānisma, lai novērstu nejaušu pagriešanu. Pārbaudiet, vai slēdzis darbojas abās pozīcijās.

Padoms: pirms uzstādīšanas pārliecinieties, ka paneļa biezums atbilst M22 sērijas prasībām. Regulāri pārbaudiet aizsargapkakli, lai tas netraucētu apzinātai lietošanai.
