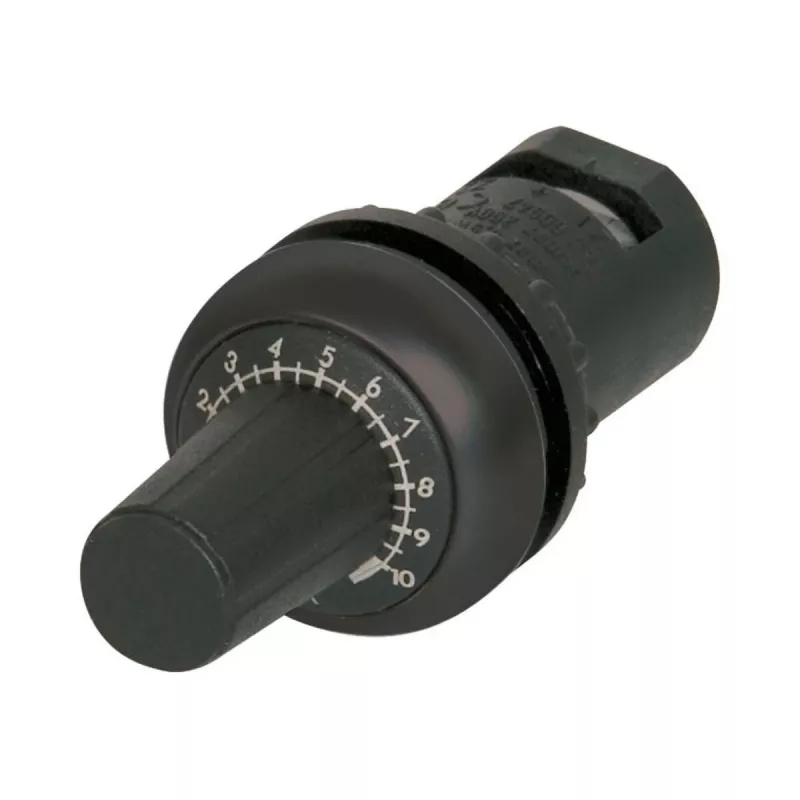

Eaton M22S-R1K rotācijas potenciometrs, 1 kΩ, 0,5 W, vienapgrieziena, lineārs

Eaton M22S-R1K ir precīzs vienapgrieziena potenciometrs ar lineāru raksturlīkni, kas paredzēts tiešai uzstādīšanai 22,5 mm panelī. Tas nodrošina vienmērīgu pretestības regulēšanu analogā signāla vadībai, piemēram, motora apgriezienu vai apgaismojuma intensitātes iestatīšanai.

Kam piemērots

Piemērots paneļu montētājiem, mašīnu ražotājiem un apkopes tehniķiem, kuri izmanto Eaton M22 sērijas vadības stacijas un nepieciešams uzticams manuālais potenciometrs ar lineāru atbildi. Ideāli piemērots vietās, kur operatoram jāveic vienkārša, vienmērīga regulēšana.

Galvenās iezīmes

• Viens pretestības elements ar 1 kΩ pretestību un ±10% pielaidi.
• Lineāra (B tipa) raksturlīkne – vienmērīga izejas maiņa atbilstoši griešanās leņķim.
• Vienapgrieziena dizains ar 270° elektrisko un 300° mehānisko griešanās leņķi.
• 0,5 W jaudas izkliede un līdz 100 000 mehāniskām operācijām.
• Standarta 22,5 mm paneļa izgriezums; savienojums ar Eaton M22 kontaktu blokiem caur skrūvju spailēm.
• Darba temperatūras diapazons no -25 °C līdz +70 °C, uzglabāšanas no -40 °C līdz +80 °C.

Specifikācijas

• Pretestība: 1 kΩ
• Jauda: 0,5 W
• Pielaide: ±10%
• Raksturlīkne: lineāra
• Elementi: 1 (mono)
• Apgriezieni: vienapgrieziena
• Elektriskais griešanās leņķis: 270°
• Mehāniskais griešanās leņķis: 300°
• Montāžas diametrs: 22,5 mm
• Savienojumi: skrūvju spailes
• Darba temperatūra: no -25 °C līdz +70 °C
• Uzglabāšanas temperatūra: no -40 °C līdz +80 °C
• Mehāniskā izturība: 100 000 operācijas
• Maksimālais spriegums: 22,3 V

Kā lietot

Uzstādiet potenciometru 22,5 mm panelī un pievienojiet to Eaton M22 kontaktu blokam, izmantojot skrūvju spailes. Pievienojiet atbilstošu pogu (pārdod atsevišķi), lai nodrošinātu ērtu regulēšanu. Pārliecinieties, ka vadi atbilst zemajiem strāvas līmeņiem, kas raksturīgi potenciometru shēmām.

Padoms: Lai nodrošinātu ilgmūžību, izvairieties no pārmērīga spēka, griežot potenciometru ārpus tā mehāniskā leņķa. Regulāri pārbaudiet savienojumu stingrību, īpaši vibrācijas apstākļos.
