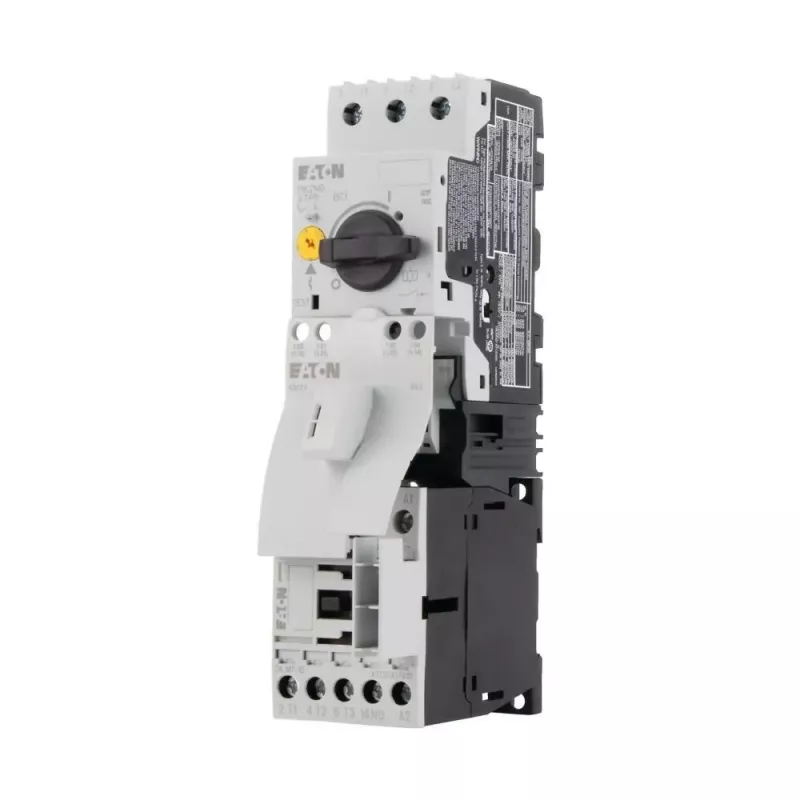

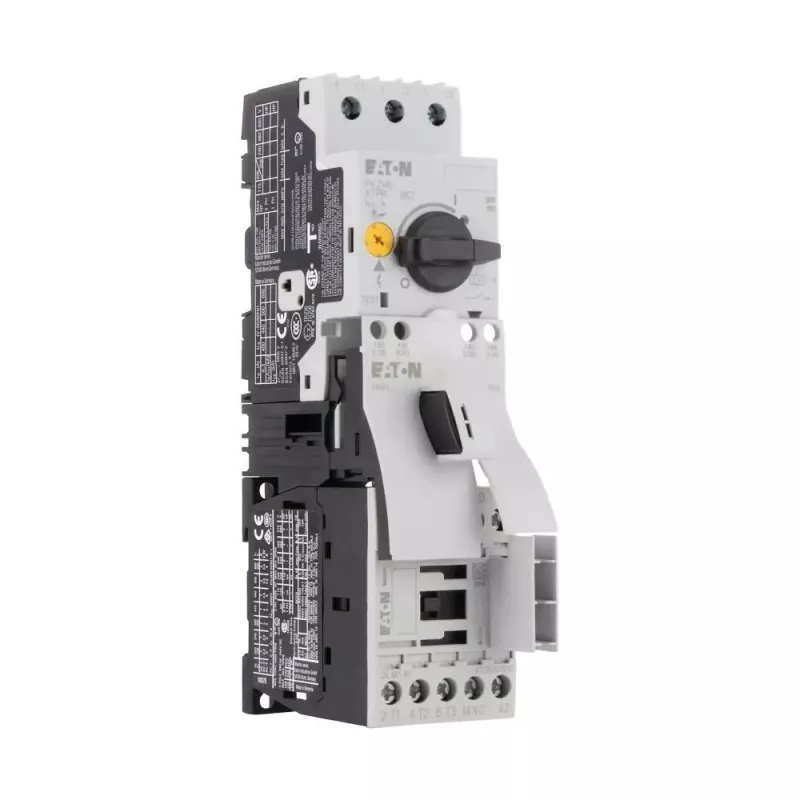

Eaton Motor Starter Combination MSC-D-2,5-M7(24VDC) 283161

Vai esat noguris no atsevišķu motoru aizsardzības komponentu savienošanas, kas prasa daudz vietas un laika? Eaton MSC-D-2,5-M7(24VDC) apvieno motoru aizsardzības automātisko slēdzi, kontaktoru un adapteri vienā kompaktā DIN sliedes montāžas vienībā, vienkāršojot uzstādīšanu un samazinot sadales skapja aizņemto platību.

Kam paredzēts

Ideāli piemērots sadales skapju būvētājiem un mašīnu ražotājiem, kuriem nepieciešams kompakts, iepriekš savienots motoru palaidējs maziem trīsfāžu motoriem līdz 0,75 kW pie 400 V AC. Piemērots vadības skapjiem ar 24 VDC vadības spriegumu.

Galvenās iezīmes

• Integrēts PKZMO-2,5 motoru aizsardzības automātiskais slēdzis ar termomagnētisko pārslodzes un īssavienojuma aizsardzību
• DILM7-10 kontaktors ar 24 VDC spoli un 1 NO + 1 NC palīgkontaktiem
• Nominālā darba strāva 2,5 A, regulējams pārslodzes atbrīvošanas diapazons no 1,6 līdz 2,5 A
• 2. tipa koordinācija saskaņā ar IEC/EN 60947-4-1
• Skrūvju spailes galvenajai ķēdei, DIN sliedes montāža (35 mm)
• IP20 aizsardzības pakāpe, darba temperatūra no -25 līdz +55 °C

Specifikācijas

• Produkta veids: Motoru palaidēja kombinācija
• Vadības spriegums: 24 VDC
• Nominālā darba strāva: 2,5 A
• Pārslodzes atbrīvošanas iestatījumu diapazons: 1,6 - 2,5 A
• Nominālā darba jauda (AC-3, 400V): 0,75 kW
• Kontaktora tips: DILM7-10 (24VDC)
• Palīgkontakti: 1 NO + 1 NC
• Galvenās ķēdes savienojums: Skrūvju spailes
• Montāža: DIN sliede (35 mm)
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 līdz +55 °C
• Koordinācijas tips: 2. tips (IEC/EN 60947-4-1)
• Nominālais impulsa izturības spriegums: 6 kV
• Nominālais izolācijas spriegums: 690 V
• Pārslēgšanas frekvence (AC-3): Maks. 30 darbības stundā
• Motoru aizsardzība: Termomagnētiskā pārslodzes un īssavienojuma aizsardzība
• Komponentu kombinācija: Motoru aizsardzības automātiskais slēdzis PKZMO + Kontaktors DILM + Adapters
• Korpusa saderība: Atvērta tipa, uzstādīšanai vadības skapjos

Padomi

Pārbaudiet, vai motora pilnas slodzes strāva ir 1,6–2,5 A iestatījumu diapazonā. Izmantojiet 24 VDC vadības barošanu. Uzstādiet uz standarta 35 mm DIN sliedes korpusā, kas nodrošina vismaz IP20 aizsardzību.

Padoms: pirms uzstādīšanas vienmēr pārbaudiet motora datu plāksnīti un pielāgojiet pārslodzes atbrīvošanas iestatījumu atbilstoši faktiskajai motora strāvai, lai izvairītos no nevajadzīgiem izslēgšanās gadījumiem.
