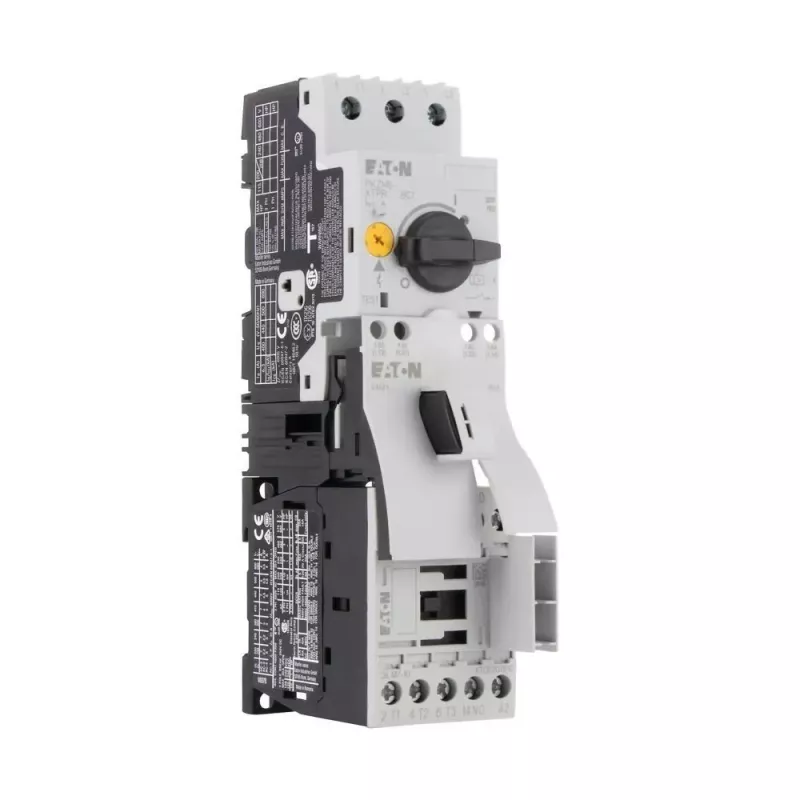

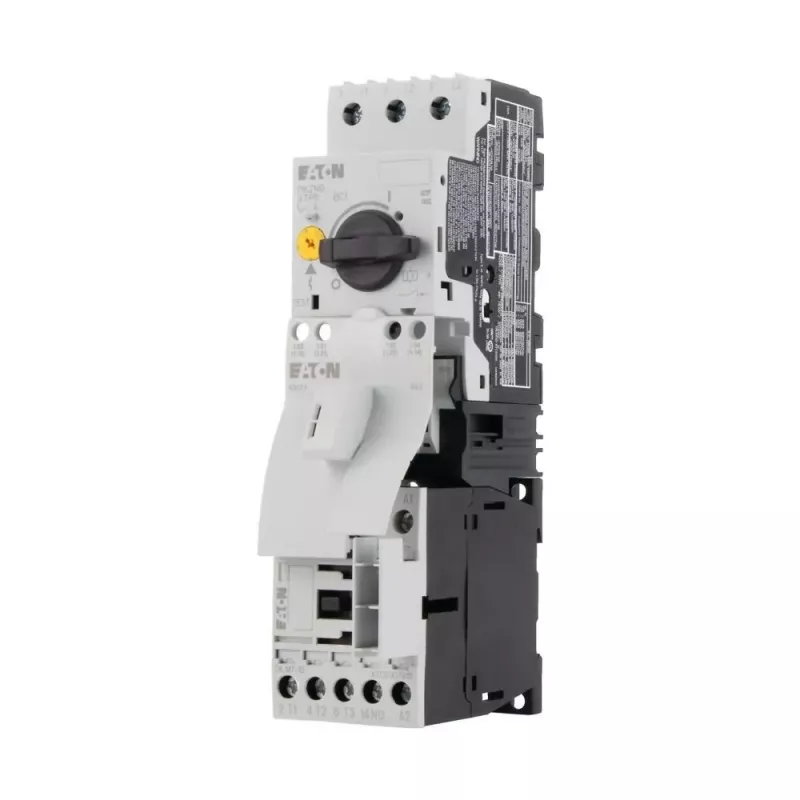

Eaton MSC-D-1,6-M7(24VDC) motorstartera kombinācija, 1,0-1,6 A, 24 V DC, 0,55 kW 283159

Ja elektriskajā panelī trūkst vietas un katram motoram jāpievieno atsevišķi automātiskie slēdži, kontaktori un pārslodzes releji, Eaton MSC-D-1,6-M7(24VDC) apvieno visas šīs funkcijas vienā kompaktā ierīcē. Tas ir risinājums tiem, kas vēlas samazināt vadu skaitu, montāžas laiku un kļūdu risku, vienlaikus saglabājot pilnīgu aizsardzību.

Kāpēc izvēlēties šo kombināciju

• Iebūvēts motoru aizsardzības automātiskais slēdzis un kontaktors – nav nepieciešami atsevišķi komponenti
• Termiskais pārslodzes atbrīvotājs ar regulējamu diapazonu no 1,0 līdz 1,6 A – precīza aizsardzība pret pārkaršanu
• Vadības spriegums 24 V DC – tieša saskarne ar PLC izejām vai citām zemsprieguma vadības sistēmām
• 2. tipa koordinācija saskaņā ar IEC/EN 60947-4-1 – nav nepieciešami papildu drošinātāji
• Kompakts dizains DIN sliedei vai skrūvju montāžai – ietaupa vietu sadalnē

Kam piemērots

Šis motorstarteris ir paredzēts trīsfāžu motoru tiešai palaišanai (DOL) līdz 0,55 kW pie 400 V. Tas ir ideāls risinājums mašīnbūves, automātikas un ēku inženiersistēmu speciālistiem, kuri vēlas vienkāršot motoru vadību un aizsardzību. Pateicoties 24 V DC vadības spriegumam, to var tieši savienot ar PLC, kas nodrošina elastīgu integrāciju automatizētās līnijās.

Galvenie tehniskie dati

• Nominālā darba strāva (Ie): 1,6 A
• Pārslodzes atbrīvotāja iestatījumu diapazons: 1,0 - 1,6 A
• Vadības spriegums (Uc): 24 V DC
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālā jauda (AC-3, 400 V): 0,55 kW
• Nominālā jauda (AC-3, 230 V): 0,25 kW
• Polu skaits: 3
• Īsslēguma aizsardzība: iebūvēts motoru aizsardzības automātiskais slēdzis
• Koordinācijas tips: 2. tips (IEC/EN 60947-4-1)
• Palīgkontakti: 1 NO + 1 NC
• Montāžas veids: DIN sliede / skrūvju montāža
• Aizsardzības pakāpe: IP20
• Savienojuma veids (galvenā ķēde): skrūvju spailes
• Savienojuma veids (vadības ķēde): skrūvju spailes
• Darba temperatūras diapazons: -25 līdz +55 °C
• Standarti: IEC/EN 60947-4-1, VDE 0660
• Funkcija: tiešās palaišanas (DOL) starteris
• Pārslodzes atbrīvotāja tips: termiskais
• Īsslēguma atbrīvotāja tips: magnētiskais

Kā lietot

Uzstādiet ierīci uz DIN sliedes vai piestipriniet ar skrūvēm. Pievienojiet galvenās ķēdes vadus pie skrūvju spailēm atbilstoši shēmai. Iestatiet termisko atbrīvotāju atbilstoši motora nominālajai strāvai (1,0-1,6 A diapazonā). Pievienojiet 24 V DC vadības spriegumu. Pēc ieslēgšanas pārbaudiet statusa indikāciju. Ierīce nodrošina gan īsslēguma, gan pārslodzes aizsardzību, tāpēc papildu aizsardzības elementi nav nepieciešami.

Padoms: pirms montāžas vienmēr pārbaudiet, vai motora nominālā strāva atbilst iestatītajam diapazonam. Regulāri pārbaudiet spaiļu savienojumu stingrību, lai izvairītos no pārkaršanas. Ja izmantojat PLC vadību, pārliecinieties, ka 24 V DC barošanas avots ir stabils un atbilst prasībām.
